教室自动感应照明控制系统设计与实现

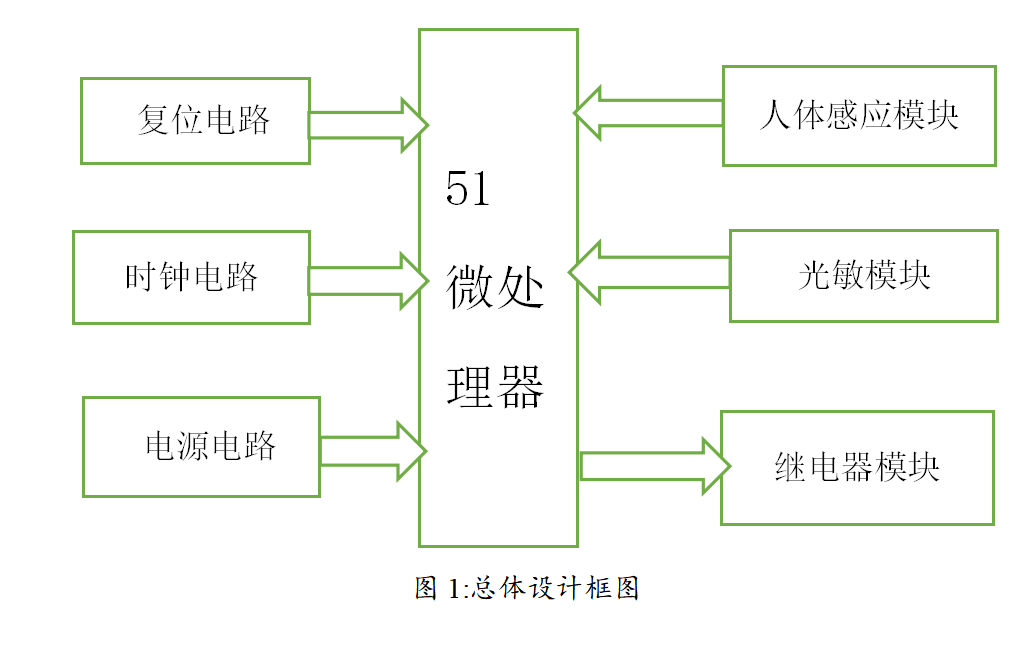

摘要:由于全球都在倡导节约用电，所以本设计是一个教室自动感应照明控制系统的照明灯。其中这个设计包括51微处理器，时钟电路，复位电路。电源电路，人员检测模块，继电器开关模块和光敏模块。热释电传感器用来检测人，光敏电阻用来检测光线强度，LM393将光敏电阻的芯片处理给微处理器，继电器开关控制发光的二极管的亮和灭。因此，可以使学校在用电方面更加合理，同时也可以节约电能，改善教室照明灯的管理，可以使教室自动感应控制系统更加的自动化和智能化。
关键词:人体检测；自动化控制；微处理器
Design and implementation of classroom automatic induction lighting control system
Abstract:As the whole is advocating saving electricity,this design is a classroom automatic induction lighting control system of the illuminant lamp . Among them,this design includes 51 single chip microcomputer ,clock circuit,reset circuit,Power circuit,human detection module,relay switch module and photosensitive module.The pyroelectric sensor is used to examine people,the photoresistance is used to detect the intensity of light ,and the LM393 processes the chip of the optical resistance to the microcontroller,and the relay switch controls the bright and bright days of the diodes that glow.Therefore,it can make the school more reasonable in electricity consumption,save electricity,improve the management of classroom lighting,and make the classroom automatic induction control system more automatic and intelligent.
Keywords: Human Body Detection; Automatic Control;MUC
目录
第一章 绪论 1
1.1课题的背景及意义 1
1.2国内外研究现状 1
1.3技术特点 1
1.4课题研究的内容 2
第二章 系统的总体设计 3
2.1系统整体方案设计思路 3
2.2方案的选择 4
2.2.1微处理器的选择 4
2.2.2传感器的选择 4
第三章 硬件设计 6
3.1系统硬件概述 6
3.2主控模块设计 6
3.2.1微处理器系统主控电路 6
3.2.2微处理器的引脚功能介绍 6
3.2.3微处理器最小系统 8
3.3人体感应模块设计 10
3.4光敏模块设计 11
3.4.1光敏电阻介绍 11
3.4.2 LM393 电压比较器介绍 11
3.5 继电器（KA）驱动模块设计 13
第四章 系统软件设计 15
第五章 系统分析与调试 16
第六章 结论及展望 17
小结与致谢 18
参考文献 19
附录 20
毕业设计相关图纸资料 20
程序清单 20
第一章 绪论
1.1课题的背景及意义
在现如今的世界当中，随之而来的就是人们的需求也在不停的增强。以至于地球上的能源被无尽开采。当然，电力资源也是其中的一部分，都变得越来越匮乏了。
就现在的情况来看，在国内社会生活中，有很多人的节约电能意识太过薄弱。就比如，春天秋天还要开空调,还有一些人，在阳光比较充足的条件，还开着灯。不仅如此，在一些高校中，经常出现人走楼空灯还亮的现象，这种现象屡见不鲜。因此，就造成了没有必要的电力资源的浪费和经济的损失。曾经有新闻报道称，如果我们再不快点的去开发新的能源来代替这些传统能源或者增强人们的节能意识的话。那么，这世界上的这些矿物能源，只能够我们挥霍100年的时间。但如果可以采取一些措施能够让灯光控制方面往自动感应化方向发展的话。毫无疑问的是，在教室灯光自动感应照明控制系统方面将发挥巨大作用。
1.2国内外研究现状
在和国外的工业的发展对比，我们会从中发现他们的节能措施，是比较注重怎么样才能可以使得能源的使用率进一步的提升；怎么样可以使得能源的利用效率进一步的提高。下面这几个案列就是国内外的电力能源的对比。
1999年，德国电力资源生产部，有一些矿物能源的平均利用率占39%。提升到了46%，在采取了一些比较新颖的技术后。并且有望在2020年可以进一步提升至55%。而在美国，则是尽其所来的向大众推广一些具有节约电能的产品。让大众可以乐于接受这些降低损耗的节能设备。
2006年，中国用电总量高达2.8多万亿千瓦时。2007年，用总电量达到3200多亿千瓦时；比之前增长了25.0%。预计到2020年，全国用电量将6万亿千瓦时以上。所以说，节约用电对于人们可以说是刻不容缓的。没有任何疑问的为节约电能的产业发展，创造了一个有益于政策环境和难得可贵的宏观需求。
1.3技术特点
在对本次课题设计所要研究的照明感应灯所在的工作环境，进行了观察、思考、以及分析讨论之后；然后结合实际情况来对方案进行了最后的定夺。通过对本次课题设计的学习，对微处理器的系统含义、设计和实现的方法；都有了初步了解!
1.4课题研究的内容
光线检测强度的问题；人员检测问题；继电器开关问题；方案的可实施性问题；本钱问题。通过对教室照明灯控制系统的基本规律进行考核和分析之后，在51微处理器的基础上设计一个教室控制系统的照明灯。除此之外，还开发了相应的硬件模块和软件部分。
在对于硬件设计的部分，可以把它分为传感器和信息处置。而对于中央处理单元和自动感应控制教室照明灯，便是由微处理器来组织而成。
而对于软件设计的部分，则可以用模块化的结构来设计。待设计完成之后，再对其进行调试。
但是，在设计这些电路之前，首先要对教室照明灯的情况有所了解。
第一步，就是要知道教室灯照明的标准是什么；
第二步，则需要对于教室照明灯光的需求进行调查。
当然，与环境光线的强弱以及开、关灯的关系也要做出下一步的分析与总结。
参考文献
[1]. 秦梅宝.<<一种教室光控系统的设计>>[J].学术期刊:《消费导刊>>，2017年15期.
[2]. 陈明荧.8051微处理器课程设计实训教材[M]. 北京：清华大学出版社，2003年.
[3]. 徐新艳.微处理器原理、应用与实践[M]. 北京：高等教育出版社，2005年.
[4]. 吴金戌，沈庆阳，郭庭吉.8051微处理器实践与应用[M]. 北京：清华大学出版社，2002年.
[5]. 王千.实用电子电路大全[M]. 电子工业出版社，2001年.
[6]. 冯博琴.微型计算机原理与接口技术[M]. 北京：清华大学出版社，2004年.
[7]. 张毅刚.MCS-51微处理器应用设计[M]. 哈尔滨工业大学出版社，2004年.
[8]. 张淑清，姜万录等.单片微型计算机接口技术及应用[M]. 国防工业出版社，2003年.
[9]. 吴金戌，沈庆阳，郭庭吉.8051微处理器实践与应用[M]. 北京：清华大学出版社，2001年.
[10]. 冯博琴，微型计算机原理与接口技术[M]. 清华大学出版社，2004年.
[11]. 张毅刚，MCS-51微处理器应用设计[M]. 哈尔滨工业大学出版社，2004年.
[12]. 贺敬凯，刘德新，管明祥.微处理器系统设计、仿真与应用-基于Keil和Proteus仿真平台[M].西安电子科技大学出版社，2011年.
[13].王静霞，杨宏丽，刘俐. 微处理器应用技术(C语言版)第3版[M].北京:电子工业出版社，2015年.
[14]. 周向红.51微处理器课程设计[M].武汉:华中科技大学出版社.2011年.
[15]. 廖常初.PLC基础及应用第3版[M].北京:机械工业出版社，2014年.
