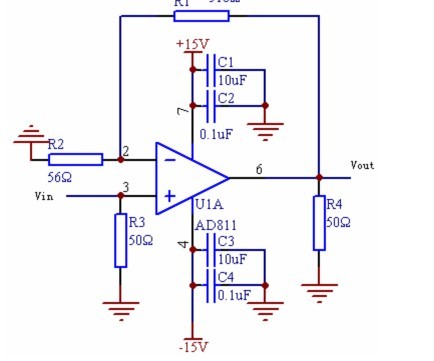

基于DDS技术的正弦信号发生器的设计 摘要：通过DDS合成技术设计制作了一个步进值能任意调节的多功能信号源。该信号源在100Hz～100kHz范围能输出稳定可调的正弦波,信号输出部分采用低损耗电流反馈型宽带运放作电压放大，很好地解决了带宽和带负载能力的要求。
关键词：单片机；DDS技术；正弦信号
1 引言
1.1 课题的目的和意义
这个课题一看就是一个动手的课题，它的目的就是锻炼我们的动手能力，锻炼我们的团队合作能力；它的意义就在于教会我们如何去自己动手实践，这也是我们必须明白的。
1.2 DDS的现况
随着“软件无线电”技术和数字技术的飞速发展,用数字控制方法,从一个参考频率源产生多种频率的技术———直接数字合成器(Direct Digital Synthesizer,DDS) 被广泛应用。在航空、航天、通信、雷达等领域, 应用DDS 技术的实例屡见不鲜。美国AD 公司推出的高集成度的频率合成器AD9850 是DDS 技术的典型产品之一,AD9850 是高稳定度的直接数字频率合成器件,内部包含数据输入寄存器、频率相位数据寄存器、可编程DDS 系统、高性能数/模转换器(DAC)及高速比较器,能实现全数字编程控制的频率合成器和时钟发生器。如接上精密时钟源,AD9850 可产生一个频谱纯净、频率和相位都可编程控制的正弦波信号,AD9850 中包含高速比较器,正弦波可直接用作频率信号源,也可通过比较器转换成方波,作为时钟输出。AD9850 的主要特性如下：
(1) 供电模式可选: + 5V 或+ 3.3V 单电源供电; 毕业设计说明书目录
