豆类自走式捡拾脱粒机设计

  豆类自走式捡拾脱粒机设计   摘要
大豆等由于花期长，荚果成熟极不一致，常常是底部荚果已经成熟，而上部的荚果在
灌浆，且茎秆的直立程度差的特点，使其机械收获困难。研究其生长特性，适合采用分段
收获的办法，既在作物达到三分之二成熟后经割晒机割到，铺放，经三到五日的自然晾晒
后，由捡拾机械捡拾脱粒。本机械的研制就是为了满足这种作业要求，获得良好的作业质
量。
本设计的脱粒机主要由四个部分组成：（1）捡拾器：其主要目的是捡拾由割晒机割倒

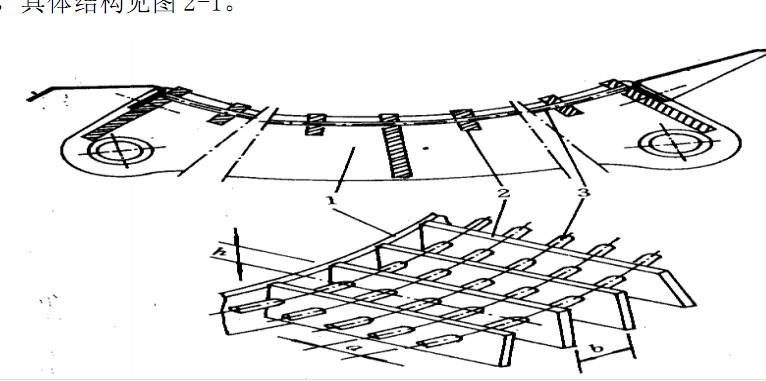

放铺的农作物。（2）中间输送装置。亦称过桥装置。（3）脱粒装置：采用双滚筒活齿式脱
粒装置。（4）清选分离装置：由清选筛、抖动板、风机和传动装置组成。
本设计主要研究其中的捡拾器、中间输送装置和脱粒装置，并通过最后的计算完成系
统的结构设计。绘制装配图然后又针对各主要基本件，绘制多张零件图。
关键词豆类；收获；自走式；捡拾脱粒
