轮刀式饲草切碎机的设计
摘要:随着我国经济的快速发展以及人口的增多,我国的牧业发展的十分迅速,每年都以极高的速度增长着。但是农业生产剩下的秸秆却没有得到好好的利用。国内技术的不足导致了饲草贮存不足,资源浪费严重,特别是西部地区。因此,提高此方面的技术变得很重要。而秸秆的处理需要一个过程。为了适应养殖业的要求,我们需要设计一种性能良好 的构思新颖的轮刀式 饲草切碎机。随着轮刀式切碎机的应用,不仅提高了资源的转化效率以及饲草的贮存和积累而且促进了畜产品的发展和国民经济收入的提高。随着技术的发展,人们意识到了资源利用的重要性,有利于减少焚烧秸秆的现象,减少空气污染,提高人们的生活质量。
关键词:农业工程;切碎机;设计;力学
Design of a cutter type forage cutter
Abstract:With the rapid development of our country's economy and the increase of population, the livestock products of our country are increasing fast. However, our crop straw is not enough for feed. The shortage of domestic technology leads to the shortage of forage grass storage and the serious waste of resources. Especially in the western region. Therefore, it is very important to improve the technology in this field. And the processing of straw needs a process. We need to design a new type of wheel-blade forage shredder with good performance. With the application of wheel-cutter cutter, not only the conversion efficiency of resources and the storage and accumulation of forage grass are improved, but also the livestock production is promoted. With the development of technology, people realize the importance of resource utilization, which is helpful to reduce the phenomenon of burning straw, reduce air pollution and improve people's quality of life.
Keywords:agricultural engineering,hredder,design,mechanics
一、引言
1.1课题的研究意义
随着我国经济的快速发展以及人口的增多,我国牧业发展的很是迅速,但是我们面临着一个很大的问题,那就是农业生产剩下的秸秆没有得到充分地利用。国内技术的不足导致了饲草贮存不足,资源浪费严重,特别是西部地区。因此,提高此方面的技术变得很重要。而秸秆的处理需要一个过程。为了适应养殖业的要求,我们需要设计一种性能良好 的构思新颖的轮刀式 饲草切碎机。随着轮刀式切碎机的应用,不仅提高了资源的转化效率以及饲草的贮存和积累而且促进了畜产品的发展和国民经济收入的提高。随着技术的发展,人们意识到了资源利用的重要性,有利于减少焚烧秸秆的现象,减少空气污染,提高人们的生活质量。
饲草的概念:
饲草,又称牧草,是指作为动物饲料培育的植物。广义上的牧草包括青饲料和农作物。牧草的最佳条件是优质牧草,生长软,单位面积产量高,再生力强。一年可以收获很多次,对家畜也有好处。营养丰富,富含优质蛋白质、钙。长骨所必需的磷酸盐和维生素。从这个角度看,豆类是好的。收获后,可用作鲜草、干草和青贮饲料。或者直接用来蓄养牲畜
牧草的品种非常多,因为受到土地,肥料,生育期等不同因素的影响,其营养差异很大。牧草有以下共同的特征:
(1)牧草中富含水分,其中路地上生长的植物体内最少含有水分60%,而水里生长的植物则更加多,最多可以达90%。
(2)牧草中蕴含着十分丰富的蛋白质,这有利于动物的生长和发育。
(3)牧草中含有不错的维生素资源,丰富的维生素有利于动物的健康生长。其中以胡萝卜为最。
(4)牧草中有着矿物质的存在,可以及时的补充动物体内缺少的维生素。
1.2国内外饲草切碎机的发展
1.2.1 国内外情况对比
在切碎机的发展上国外要比国内发展得快,那是因为他们要比我国国内对这方面的研究早很多。特别是法国意大利还有美国等国家,在国际上都是处于遥遥领先的地位。自从上个世纪中,法国意大利这些国家就已近完成了机械化生产。在上世纪末,美国意大利这些国家的种植业得到了长足的发展。在前面一段时间发展的前提下,如今这些国家的生产的方式正逐步向着全面化,自动化,规模化,智能化发展。而我国是农业大国,随着人口的增加,经济的发展,技术的进步,我国的国家生产水平进一步提高,与此同时秸秆的产量也在逐年增加着,但是秸秆的利用率却没有显著的提高。而新疆作为我国的农业生产大省,草地面积5700万平方千米。但是近年来,随着牧业的发展,过度的放牧,已经严重的影响到了新疆的生态平衡。不合理的开荒,加速了草场的退化,水土流失,土地荒漠化。因此我们因该着重于合理开发和利用农作物的秸秆资源,解决我国的草畜的矛盾问题,从而加速我国农业的发展,提高人民的经济收入,保护环境,维护生态平衡,拉近与发达国家的距离,实现更好更快发展。
1.2.2 饲草切碎机的分类
饲草切碎机按照型号的大小来进行分类的话,一般可分为小型饲草切碎机,大型饲草切碎机以及中型饲草切碎机。大型饲草切碎机一般可以用于铡切青贮料农作物秸秆,一般在大型养殖场比较容易见到,例如牛场等。而小型饲草切碎机一般用来切碎一些小型的农作物残留秸秆例如花生秧等。一般在农村比较容易见到。而中型饲草切碎机则包含了大小饲草切碎机的用途 既可以用于铡切青贮料又可以用来切碎小型农作物残留,用途相比较来说,比较广泛。
1.2.3饲草切碎机目前存在的缺陷
(1)就目前而言,饲草切碎机的工作性能比较差,容易发生故障,主要零部件的标准化程度也不高。
(2)主要零部件的加工质量不理想,特别是刀片每年都要消耗我国大量珍贵的钢材。刀具的损坏的同时严重影响到了饲草加工的质量。
(3)就目前而言,机具的通用性差,配套动力低。
(4)现在大部分的工作室采用封闭式结构,这样不是很合理,严重的话会导致生产效率的低下。
一、引言 1
1.1课题的研究意义 1
1.2国内外饲草切碎机的发展 2
二、方案的确定 2
2.1饲草长度的确定 2
2.2电动机的选择 3
2.3电机容量的选择 4
三、传动装置的设计 5
3.1箱体的确定 5
3.2 带传动的选择 6
四、轴的设计 10
4.1主轴的设计 10
4.2轴上零件的定位 13
4.3选择轴承 13
五、其他部件的设计 14
5.1刀具的设计 14
5.2拋送叶片的设计 15
5.3刀轮的设计 16
六、切碎机的使用 18
6.1轮刀式饲草切碎机的试运行 18
6.2轮刀式饲草切碎机的安全操作 19
6.3轮刀式饲草切碎机的维护 19
七、结论 19
致谢 20
参考文献 20
毕业设计附录目录 20
参考文献
1.饲草生产学/董宽虎,沈益新主编-北京农业出版社,2003
2.机械设计基础(含工程力学)/李国斌主编-机械工业出版社,2009
3.零件加工工艺编制与实施/程引正主编-西北工业大学出版社,2015,6
4.实用机械制造工艺设计手册/王凡主编-北京机械工业出版社,2008,5
5.电动机及控制实用技术手册/白玉岷主编-机械工业出版社,2015,3
6.刀具的材料与道具的选用/郑文虎主编-北京国防工业出版社,2012,,1
7. 箱体制造/姚荣庆主编-机械工业出版社2011,7
8. 机械设计基础与实践/吴明清,王真主编-北京:北京大学出版社,2010,9
9. 机械设计基础(第一版)/马秋生主编-北京:机械工业出版社,2010;
10..国农作物秸秆资源及其利用现状/韩鲁佳,巧娟,刘向阳,胡金有主编-农业工程学报.2002,3
11.机.械工程手册/沈鸿主编-机械工程出版社, 1982
12.机械设计手册4.第二版/徐灏主编-机械工业出版社,2000:45~60.
13.机械设计/孔凌嘉主编-京理工大学出版社,2000:162~168
毕业设计附录目录

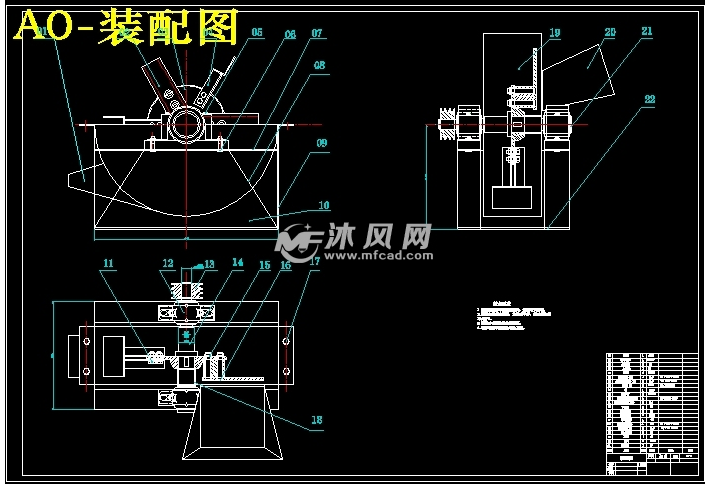

1.轮刀式饲草切碎机的装配图
2.轮刀式饲草切碎机的零件图
3.毕业设计(论文)指导记录表
4.毕业答辩评审表
