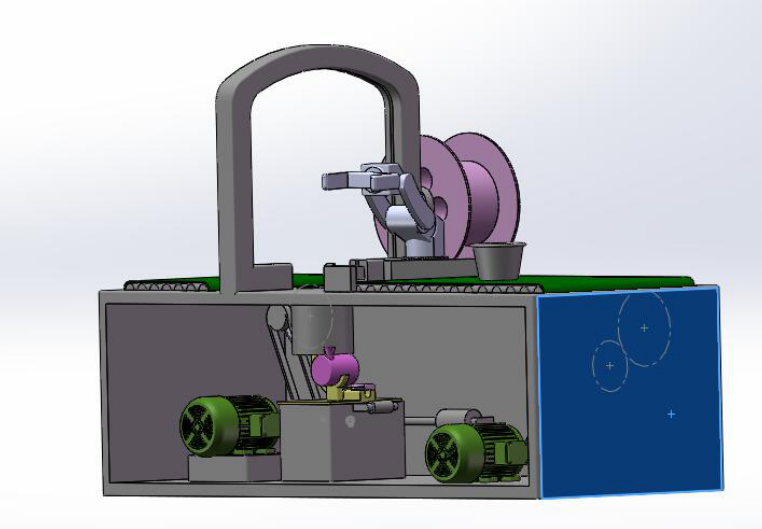

花盆打捆机的设计(说明书+cad图纸+三维)

花盆打捆机的设计(说明书+cad图纸+三维)

花盆打捆机的设计(说明书+cad图纸+三维)

  • 适用:本科,大专,自考
  • 更新时间2024年
  • 原价: ¥300
  • 活动价: ¥200 (活动截止日期:2024-03-30)
  • (到期后自动恢复原价)
花盆打捆机的设计(说明书+cad图纸+三维)

花盆打捆机的设计(说明书+cad图纸+三维)

功能 主要功能:花盆十个为一捆,用草绳打捆

辅助功能:打捆前调出残次品,打捆后计数。

适应性 作业对象:圆台形花盆,参数为上口直径200mm ,下底直径150mm,陶瓷材料

工    况:整齐单向码放存放,10 个一捆,负载力周期性变化。

环    境:温度-10~50摄氏度、湿度30%-60%、振动值2.5-4.455,振动评价等级一般、噪声小于75db、灰尘:(1)含有10%以上游离SiO2的粉尘 2,(2)含有50%~80%游离SiO2的粉尘 1.5,(3)80%以上游离SiO2的粉尘 1等

性能 动    力:电源,功率:380V,50Hz,750W,5A,转矩:750N/M

运    动:直线进给运动,回转运动,速度:<2.5个/分钟

结构尺寸:捆包最大包装尺寸400*400*400mm、体积1.5m3、重量240kg

生产能力 生产率:1.理论值2.5捆/分钟、2.额定值2捆/分钟、

3.实际值1.5捆/分钟。

可 靠 性 可靠度较高、维修度较高、有效度较高

使用寿命 一次性使用寿命:1年、多次性使用寿命(经过大修):8年

经济成本 材料费用8000元、设计费用2000元、制造加工费用3000元、管理费用1000元,总计14000元

人机工程 操作方便、省力、视野宽广、舒适、仪表显示清晰造型美观适度

安   全 保证人身、设备安全

第1章课题规划

1.1课题背景分析

国内外研究现状分析:

1、现有产品的水平、特点、系列、结构、造型、使用情况、存在问题和解决方案等。

打包机又称捆包机、打带机或捆扎机,是使用捆扎带捆扎产品或包装件,然后收紧并将两端通过发热烫头热融粘接方式结合。打包机的功能是加固包装物品的,使物品在搬运过程中、贮存中不因捆扎不牢而散落,同时还应捆扎整齐美观。

工作原理

打包物体基本处于打包机中间,首先右顶体上升,压紧带的前端,把带子收紧捆在物体上,随后左顶体上升,压紧下层带子的适当位置,加热片伸进两带子中间,中顶刀上升,切断带子,最后把下一捆扎带子送到位,完成一个工作循环。打包机是使用打包带缠绕产品或包装件,然后收紧并将两端通过热效应熔融或使用包扣等材料连接的机器。打包机的功用是使塑料带能紧贴于被捆扎包件表面。

打包机的结构组成:

打包机主要由送带、退带、接头连接切断装置、传动系统、轨道机架及控制装置所组成。利用品牌打包机技术,现设计成整机双电路控制,比以往单电路控制性能更加稳定可靠,双电路控制使得机器电板内部负荷降低,打包机结构每个电路之间运行更加畅行稳定。

操作流程:

带子送到位→收到捆扎信号→制动器放开,主电机启动(1)→右顶刀上升,顶住右带于滑板处(2)→“T”型导板后退(3)→接近开关感应到退带探头(4)→主电机停转,制动器吸合(5)→打包机退带电机转动,退带0.35秒(6)→带子收紧捆在物体上(7)→主电机二次启动,制动器吸合(8)→大摆杆二次拉带,收紧带子(9)→左顶体上升,压紧下层带子(10)→加热片伸进两带子中间(11)→中顶刀上升,切断带子(12)→中顶刀下降(13)→中顶刀再次上升,使两带子牢固粘合(14)→中顶刀下降,左右顶刀同时下降(15)→加热片复位(16)→滑板后退(17)→“T”型导板复位(18)→接近开关感应到送带探头(19)→送带电机启动,带动带子送带(20)→大摆杆复位(21)→带子到位,带头顶到“T”型导板上(22)→接近开关感应到双探头(23)→主电机停转,刹车吸合(24)→打包机完成一个工作循环。

打包机系列产品有:自动打包机,半自动打包机,全自动打包机,加压式打包机等,打包机产品通过CE、SO9001等国内外认证。

1.按用途分:废纸打包机、金属打包机、秸秆打包机、棉花打包机、塑料打包机等

2.按性能分:自动打包机、半自动打包机、手动打包机、全自动打包机等

3.按机理分:无人化打包机,全自动水平式打包机,全自动穿剑式打包机,全自动加压穿剑式打包机,全自动加压式打包机,手提式打包机等

目 录

第1章 课题规划 1

1.1 课题背景分析 1

1.2 设计任务书 6

第2章 功能分析 8

2.1 设计任务功能分析 8

2.1.1 总功能提炼 8

2.1.2 功能分解 8

2.1.3 功能结构分析及功能结构图绘制 9

2.2 本章小结 11

第3章 系统原理方案设计 12

3.1 功能单元求解 12

3.1.1 分功能求解 12

3.1.2 系统原理方案综合求解 12

3.1.3 方案优化及评价 13

3.2 本章小结 17

第4章 总体设计 18

4.1 系统总体结构草图 18

4.2 本章小结 20

第5章 总结 21

参考文献 22

参考文献

[1]  巩云鹏、田万禄等主编. 机械设计课程设计 沈阳:东北大学出版社 2000

[2]  孙志礼,冷兴聚,魏严刚等主编. 机械设计. 沈阳:东北大学出版社 2000

[3]  刘鸿文主编.  材料力学. 北京:高等教育出版社1991

 [4]  哈尔滨工业大学理论力学教研组编. 理论力学. 北京:高等教育出版社 1997

[5]  孙 桓,陈作模主编. 机械原理. 北京:高等教育出版社 2000

[6]  高泽远,王 金主编. 机械设计基础课程设计 沈阳:东北工学院出版社 1987

[7]  张玉,刘 平主编. 几何量公差与测量技术 沈阳:东北大学出版社 1999

[8]  黄靖远,高志编. 机械设计学 北京:机械工业出版社 2006
