日光灯的发光效率优于白炽灯已成为不争的事实,为此,近20年来,电子镇流器在世界范围内得到了迅速的普及和发展,各半导体厂家推出了众多的用于电子镇流器的驱动电路,本文介绍的电子镇流器基于IR公司开发的IR2153驱动器和摩托罗拉公司的MC33262功率因数控制器,是一种结构简单,成本低廉,可靠性高的解决方案。
2方案论证
我所设计的可接多只日光灯管的电子镇流器,具有过压、欠压、灯管工作异常保护。最多的接了16只36W/T8的日光灯管,无故障,灯管也没有换过。这款电路具有过压保护而避免了过压损坏了电路。
2.1.自振荡半桥驱动器IR2153介绍
此集成电路为8脚,如图(1),有双列直插(DIP)封装和表面贴装(SOIC)两种封装形式。内部含有与CMOS555定时电路相似的RC振荡器。它有两种输出,一路包括脉冲发生器、电平位移、脉冲滤波器及半桥逆变器上开关管的栅极驱动器。另外一路有延时电路、半桥逆变器下开关管的栅极驱动器,两路中设有死区控制电路。死区时间一般为1.2US,以免两管共态导通。

在①脚与④脚之间内部接有一个15.6V的稳压二极管,将值钳定在此值,如用外接直流稳压源,则其电压千万不可超过此值(或另加限流电阻),以免损坏内部的稳压管。电源的工作电流为5mA,最大值。
IC各引脚的功能如表1-1所示。

表1-1 IR2153的引脚表

引  脚 符   号 引脚功能
① Vcc 逻辑和低端的电源

② RT 振荡器的定时电阻输入,电阻RT接②、③脚间

③ CT 振荡器的定时电容输入,电容CT接③、④脚间
④ COM 逻辑和低端电源的回归点

⑤ LO 低端(下管)栅极驱动输出
⑥ Vs 高端(上管)浮置电源回归点

⑦ HO 高端(上管)栅极驱动输出

⑧ VB 高端浮置电源电压

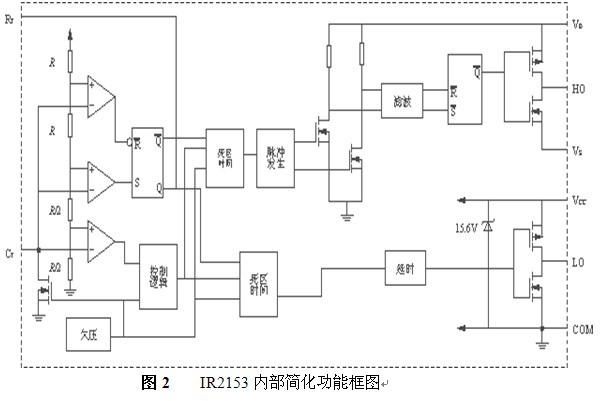

IR2153是在IR2155和IR2151基础上推出的改进型的VMOS和IGBT栅极驱动器,它将高压半桥驱动器和一个类似于555时基电路的前端振荡器集成在一个8脚芯片上,使其成为一款功能更多,更易于使用的功率驱动IC芯片。如图(2)所示,脚CT兼有保护关断功能,可以用一个低电压信号使驱动器停止输出。另外,输出脉冲的宽度保持相等,一旦Vcc上升到欠压闭锁阈值,驱动器能以更加稳定的频率开始起振。通过降低栅极驱动器di/dt的峰值和提高欠压闭锁阈值的滞后电压到1V,使电路的抗噪性有了实质性的提高,同时,电路引脚的整体抗噪有所改进。
