多液体配料定量灌装机控制器设计
摘要：以三种液体的混合装置控制为例，将三种液体按一定比例混合，在电动机正反转搅拌到达一定时间后才能将混合的液体输出容器。液体混合系统的控制设计考虑到其动作的连续性以及各个被控设备动作之间的相互性，针对不同的工作状态，进行相应的动作控制输出，从而实现液体混合系统从第一种液体加入到完成输出的这样一个周期控制工作的程序实现。设计以液体混合控制系统为中心，从控制系统的硬件系统组成、软件选用系统的设计，过程包括设计方案、设计流程、设计要求、梯形图设计、外部连接通信等。
将三种液体混合起来，能够变比例，并且可通过触摸屏来监控和控制液位，这是工业上常用的自动控制系统。这个系统的核心是PLC，并且联合触摸屏，液位探测器等智能设备，结合空开，电磁阀，电机等传统设备。设计的主要任务是，有效地结合PLC与触摸屏，PLC的信号采集，控制执行机构，以及PLC程序编写与触摸屏的组态。
关键词：PLC 程序 自动控制 液体混合 变比例
毕业论文（设计）任务的内容和要求：
一、研究内容
多液体配料灌装机是一种新型的灌装设备，它不仅具备普通液体灌装机的定量灌装功能，还能对多种液态原料进行混合、加热等加工，可广泛应用于饮料、化工、制药等多种行业。随着微电子技术的不断发展，国内的大部分灌装机都采用了微机控制技术，只是在机械化程度与自动化程度上有所差别。基于PLC设计一个配料定量灌装机控制系统，按客户要求的比例设定，将多种不同的液体依次灌装到容器内。

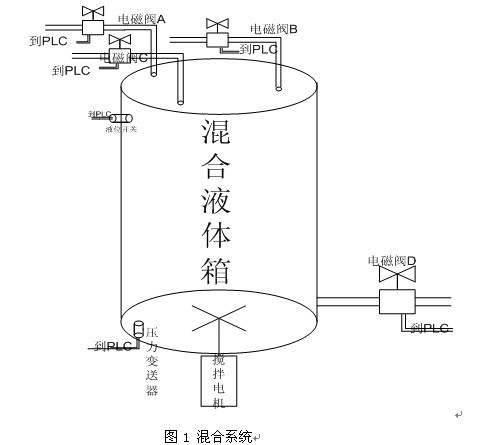

本次设计以三种液体的混合控制为例，配置3种料泵，各料泵相互独立互不污染，根据客户的要求通过液位传感器的位置更换来控制来料量，将三种液体按一定比例混合，经过电动机搅拌并同时对混合液体进行加热达到一定的温度后将混合的液体输出容器。并形成循环状态，在按停止按扭后依然要完成本次混合才能结束。
二、任务与要求
1. 作者需要阅读有关资料，了解目前配料定量灌装机设计的常用方法和技术，并完成相关的文献综述。
2. 以三种液体的混合控制为例，完成配料定量灌装机的硬件、软件设计，系统硬件分成上下位机，上位机采用触摸屏控制，下位机采用PLC控制，最后完成实验调试。
3.要求完成软件和硬件的设计与调试，实物演示。
4查阅文献不少于10篇，撰写与课题内容相关文献综述1篇（字数2000字以上）。
5.翻译完整的外文文献1～2篇，（中文字数不低于3000字），要求翻译的内容与课题相关，并附原文复印件或PDF打印稿。
6.开题报告一般应有选题的背景和意义、设计的基本内容和拟解决的主要问题、研究方法及措施、设计工作的步骤与进度以及主要参考文献等项目，按照指导教师的具体要求提出自己的设计方案，写开题报告一篇（字数不低于3000字）。
7.按计划要求开展设计工作，分析设计过程中所出现的技术难题，并能提出解决方案。严格遵守纪律，保质保量完成规定的设计任务。
8.毕业设计（论文）字数要求在8000字以上，要求设计（论文）内容完整、准确，层次分明，数据可靠，文字简练，分析透彻，推理严谨，立论正确。论文内容一般应由十个主要部分组成，依次为：（1）封面，（2）中文摘要，（3）英文摘要，（4）关键词，（5）目录，（6）前言，（7）论文正文，（8）参考文献，（9）附录，（10）致谢。
9.独立做好答辩准备工作。
10.做好毕业论文总结工作和资料归档工作，并上交相关电子文档。
参考文献：
[1]刘乘,刘颖君. PLC于配料定量灌装机中应用[J], 中国科技博览, 2008(24)：222~224
[2]张红梅. PID控制技术在配料系统中的应用[J],科技资讯, 2009( 26)：75~75
[3]张红梅. PID控制技术在配料系统中的应用[J],牙膏工业, 2009, 19(2)：37~38
[4]王智勇,谢丽蓉.配料自动控制系统的设计[J], 中国科技博览, 2009(17)：150~150
[5]杨昂超.复混肥厂电子皮带秤自动配料系统[J],现代农业装备，2009（5）：39~42
[6]程宗慧. 玻璃原料配料控制之发展趋势[J], 玻璃, 2009, 3(5)：15~22
[7]常波,阎有运,梁硕. 基于模糊算法的配料称重控制策略研究与应用[J],电子测试, 2009( 5):1~5,43
[8]白锐,柴天佑.基于PSO算法的生料浆配料过程的优化控制[J], 控制工程,2009,16(1):76~79
[9]王树文，孙晓梅，谢伟. 集散控制系统在醇酸树脂生产中的应用[J], 涂料工业, 2006, 33(6):21~24
[10]王亚平. 基于PLC的物料定量给料系统的设计[J], 自动化仪表, 2006, 27( 8):34~36
