收入保障系统包括数据传输、话单预处理、计费处理细节清查、系统监控等功能模块,各模块共享数据资源,构成一个电信运营商的收入保障系统。对异常的错误话单、超长话单、超短话单等进行分析,及时进行修正,以此来挽救漏计、错计话单,用户欺诈行为监测, 从而最大化地阻止收入流失。
5.1系统开发技术框架
采用J2EE MVC开发模式,即Model、View、Controller三层开发架构, 各层的开发以不同角色进行。
 Model层包括实体信息和业务逻辑的封装;
 View层采用JSP/ XML/XSL技术实现业务面的展现 ;
 Controller层使用ERVLET 进行业务逻辑的封装。
结构模式图如5.2图所示:

图5.2 MVC开发结构
5.2系统开发环境
Unix Server ( Sun Enterprise 250 8 CPU / 4G 内存 / 200G SCSI硬盘 )
PC 工作站 ( PIII 800/128M内存/10G硬盘)
数据库软件 ( Oracle 8i Enterprise Edition )
中间件(WebLogice)
5.3系统设计
5.3.1收入保障系统设计流程和方法
对于计费系统的稽核主要从交换原始话单、计费预处理话单、计费批价话单三个数据源进行检查和校验。具体处理流程如图5.3.1所示。

图5.3.1 计费系统收入保障流程
1. 交换机原始话单验证
目的:验证交换机原始话单的准确性。
措施1:1)通过采集被测交换机相关的信令信息,合成信令话单;
      2)根据计费点的计费功能选择交换机产生的相关原始话单;
      3)对上述两个系统的数据进行比对分析,查找错误话的单;
      4)对发生错误的话单进行纠错处理。
措施2:对原始话单的文件进行合法性的校验;同时为了保证数据传输的正确性,采取压缩加密的传输方式;并增加文件断点续传的功能。
2. 预处理话单验证
目的:验证预处理的准确性。
措施1:1)根据计费点的计费功能选取后台计费系统预处理后产生的数据;
      2)对于测试方的原始话单数据进行预处理,产生测试方的预处理数
据;
      3)对上述两个系统的数据进行比对分析,查找错误话的单;
          4)对发生错误的话单进行纠错处理。
    措施2:对预处理过程进行稽核,稽核内容包括:对文件记录进行合法性校验;检查重单;对截断话单进行话单合并;加强预处理的容错性,即对非关键字段的错误,能够进行正常的批价处理,避免因产生大量的错单,而造成运营商的损失;
3. 计费处理话单检测
目的:验证计费处理话单的准确性。
措施1:1)根据计费点的计费功能选取后台计费处理后产生的数据;
      2)对于测试方的预处理话单数据进行批价处理,产生测试方的批价数据;
      3)对上述两个系统的数据进行比对分析,查找错误话的单;
                 4)对发生错误的话单进行纠错处理。
           措施2:对内存当中的计费参数进行及时回调处理,从而避免因为批价参数已做修改,但内存当中的参数没有及时更新所造成计费错误的现象发生;同时加强对无主话单的监控处理,有条件的进行强制停机处理;全面实施实时预付费方式的计费,从源头上防止欠费情况的发生。
5.3.2监控系统设计流程和方法
为了保障系统能够及时针测到故障发生或者对即将发生的故障做提前的预警,需要监控系统硬件和系统软件。监控系统是一个既包括为保证运行维护管理对象稳定运行而采用的管理工具的系统。因此需要通过对从各业务系统实现从硬件平台、系统软件平台到应用软件平台的统一管理,保障各业务子系统的运行质量,全面提升系统的稳定性。监控系统处理流程如5.3.2图所示:

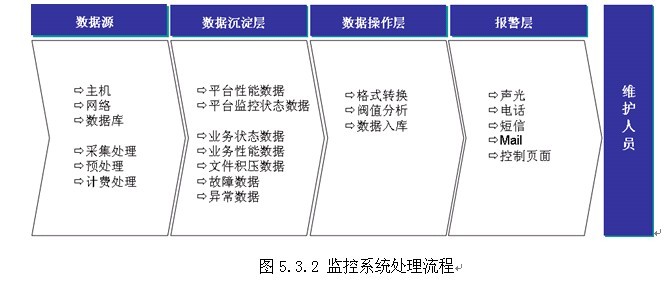

图5.3.2 监控系统处理流程
整个系统按照业务层次划分为数据源层、采集层、数据处理层、接入与展现等几个层次。
1) 数据源层包括平台类数据源、应用类数据源。平台类包括目前海南联通运行的业务,包括采集处理、预处理、计费处理。平台类包括对主机、数据库和网络。
2) 数据采集是把获取数据源层的监控数据信息,包括主动采集和被动接收两种情况。
3) 数据采集后形成系统的数据层,数据层是用户关心的与监控有关的数据信息,包括预处理、阀值分析、报警判断、业务异常判断、数据入库等功能。
4) 格式转换处理负责完成对采集的数据信息完成格式转换,形成统一监控平台统一的数据格式。
5) 阀值分析指对监控的各种指标值根据阀值的配置信息判断是否超出阀值范围,并生成报警数据信息。
6) 数据入库指对采集的数据信息直接写入数据库,为数据的分析,展现等提供数据基础。
7) 展现负责完成监控结果的展现,将监控信息以图形、曲线、WEB远程查询等直观的显示给运维人员,并通过MAIL、短信、电话等通信手段通知维护人员。对报警信息采用各种声、光、电等报警手段实现报警功能。
