智能温度计的设计
摘要：本文从硬件和软件两方面来讲述水温自动控制过程,在控制过程中主要应用AT89C51、ADC0809、LED显示器，而主要是通过 DS18B20数字温度传感器采集环境温度，以单片机为核心控制部件，并通过四位数码管显示实时温度的一种数字温度计。软件方面采用汇编语言来进行程序设计，使指令的执行速度快，节省存储空间。为了便于扩展和更改，软件的设计采用模块化结构，使程序设计的逻辑关系更加简洁明了，使硬件在软件的控制下协调运作。
关键词：AT89C51单片机；DS18B20传感器；模数转换器；温度显示
1． 引言
温度控制系统广泛应用于社会生活的各个领域 ,如家电、汽车、材料、电力电子等 ,常用的控制电路根据应用场合和所要求的性能指标有所不同 , 在工业企业中,如何提高温度控制对象的运行性能一直以来都是控制人员和现场技术人员努力解决的问题。这类控制对象惯性大,滞后现象严重,存在很多不确定的因素,难以建立精确的数学模型,从而导致控制系统性能不佳,甚至出现控制不稳定、失控现象。传统的继电器调温电路简单实用 ,但由于继电器动作频繁 ,可能会因触点不良而影响正常工作。控制领域还大量采用传统的PID控制方式,但PID控制对象的模型难以建立,并且当扰动因素不明确时,参数调整不便仍是普遍存在的问题。而采用数字温度传感器DS18B20，因其内部集成了A/D转换器，使得电路结构更加简单，而且减少了温度测量转换时的精度损失，使得测量温度更加精确。数字温度传感器DS18B20只用一个引脚即可与单片机进行通信，大大减少了接线的麻烦，使得单片机更加具有扩展性。由于DS18B20芯片的小型化，更加可以通过单跳数据线就可以和主电路连接，故可以把数字温度传感器DS18B20做成探头，探入到狭小的地方，增加了实用性。更能串接多个数字温度传感器DS18B20进行范围的温度检测。
2． 总体方案设计
2. 1方案一：
采用热电偶温差电路测温，温度检测部分可以使用低温热偶，热电偶由两个焊接在一起的异金属导线所组成，热电偶产生的热电势由两种金属的接触电势和单一导体的温差电势组成。通过将参考结点保持在已知温度并测量该电压，便可推断出检测结点的温度。数据采集部分则使用带有A/D 通道的单片机，在将随被测温度变化的电压或电流采集过来，进行A/D 转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来。热电偶的优点是工作温度范围非常宽，且体积小，但是它们也存在着输出电压小、容易遭受来自导线环路的噪声影响以及漂移较高的缺点，并且这种设计需要用到A/D 转换电路，感温电路比较麻烦。
系统主要包括对A/D0809 的数据采集，自动手动工作方式检测，温度的显示等，这几项功能的信号通过输入输出电路经单片机处理。此外还有复位电路，晶振电路，启动电路等。故现场输入硬件有手动复位键、A/D 转换芯片，处理芯片为51 芯片，执行机构有4 位数码管等。
ADC0809是采样频率为8位的、以逐次逼近原理进行模—数转换的器件。其内部有一个8通道多路开关，它可以根据地址码锁存译码后的信号，只选通8个单断模拟输入信号中的一个进行A/D转换。
目录
摘要 1
关键词 1
1. 引言 1
2. 总体方案设计 1
2. 1方案一 1
2. 2方案二 2
3. 分电路设计和论证 3
3. 1主控制部分 3
3. 2温度测试单元 6
3. 3温度控制及超温和超温报警控制单元 8
3. 4温度控制器件电路 9
3. 5七段数码管单元 9
3. 6通讯接口单元 10
3. 7电源输入部分 11
4. 软件设计 12
4. 1程序流程 12
4. 1. 1系统主程序流程 12
4. 1. 2 DS18B20 初始化 12
4. 2程序 13
4. 2. 1 主程序 13
4. 2. 2 读写子程序 16
4. 2. 3 显示子程序 16
4. 2. 4 延时子程序 16
5. 软硬件系统调试 16
5. 1调试前准备 16
5. 2测试方法 16
5. 3调试结果 16
5. 4改善方法 16
6. 附录 17
6. 1 读写子程序 17
6. 2 显示子程序 18
6. 3 延时子程序 25

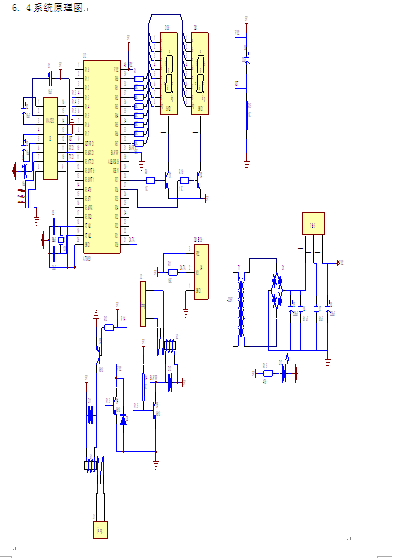

6. 4系统原理图 26
