基于RFID的门禁系统的设计
摘要:为了适应信息时代的需要，保证建筑内部的安全性，满足用户当时的各种需求，门禁系统应运而生。门禁系统集电脑技术、电子技术、机械技术、磁电技术和射频识别技术于一体，使卡与锁之间实现完整“对话”功能，以智能卡来控制门锁的开启，开创了门禁管理的新概念，它不仅给管理者提供了更安全、更快捷、更自动化的管理模式，而且也给使用者带来了极大的方便。
关键词：门禁系统；射频识别；读卡器；串口通信
1 引言
随着通讯计算机技术、元器件制造技术的发展和应用，由此产生的自动识别技术在许多领域得到普及。出入口门禁管理是现代化安防系统的重要组成部分，出入口只允许有进出权限者通行。IC卡识别和射频识别是目前较成熟且应用广泛的两种技术,作为数据存储器系统,它们内有CPU,可防更改,识别时间短。IC卡识别系统需要接触识别，存在触点对腐蚀和污染缺乏抵抗能力的缺点。射频识别系统通过非接触式工作模式，基本原理是利用射频信号和空间耦合实现物体的自动识别,克服了与触点接通易受干扰的缺点。
2 总体方案设计

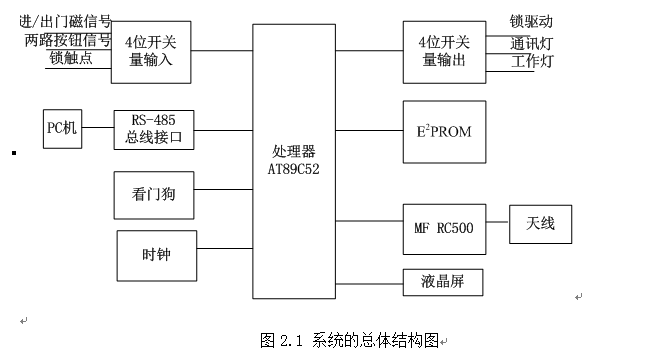

2.1方案一：基于MF RC500射频识别门禁系统是以射频识别读写器为核心，系统的总体结构见图2.1，再增加门锁继电器以及其他一些辅助器件而组成的系统。系统的工作原理是先由微处理器AT89C52控制射频识别读写器读取非接触式IC卡的信号，接着，AT89C52根据所得数据输出四个开关量信号（门阀继电器有两个，分别控制进出），经放大后分别用于控制门锁继电器和读取门磁信号，并且整个系统与上位PC机之间进行通讯，获得指令以及传输系统状态等，最后，对系统的辅助设备，如液晶屏、E2PROM等进行操作。
