射频技术的门禁系统理论基础，射频识别系统的工作原理是什么？
2.1 射频识别技术概述
2.1.1 射频识别技术
射频识别(Radio Frequency Identification,RFID)技术开始与八十年代初，现在已经很成熟，是一种自动识别技术，它是利用射频信号通过空间耦合(交变磁场或电磁场)来实现无接触信息传递，通过所传递的信息去达到识别目的。射频识别简称叫无线电识别，它的前身无线电通信技术，统领了现代计算机智能控制、智能识别等高新技术，很好的适应了电子商务、交通运输、物流管理的发展需要。越来越多的人很关注这项技术。射频识别技术，它具有非接触、自动完成识别过程、不容易损坏、可以识别高速运动物体、数据存储量大等优点，很大的地加速了相关关信息的收集和处理，在最近几年来发展速度很快[6]。
2.1.2 射频识别技术的分类
RFID系统的分类方法主要有以下几种：根据系统采用的频率不同可分成低频系统和高频系统。低频系统的工作频率一般小于30MHz，典型的工作频率有：125KHz、13.56MHz等，其基本特点是成本较低、电子标签内存储的数据量较少、感应范围较小（无源情况，与读卡器距离约为10cm时才可感应）、电子标签外形多样（卡状、环状、笔状），不适合高速运动的物体等。高频系统的工作频率一般大于400MHz，典型的工作频段有：915MHz、5800MHz等，其基本特点是电子标签及阅读器成本较高、标签内保存的数据量较大、感应距离较远（可达几米至十几米）、外形一般为卡状、适应物体高速运动性能好等[7]。按射频卡有无电池可分为无源系统和有源系统。有源系统中电子标签内装有电池，一般具有较远的阅读距离，使用寿命取决于电池容量。无源系统中电子标签内无电池，一般识别距离短，但与有源系统相比，对工作环境要求不高并且寿命较长。根据工作方式的不同还可分为主动式和被动式。主动式系统主要用于有障碍物的应用中，距离更远(可达30米)；被动式系统主要在门禁或交通应用中。根据射频卡读写方式的不同可分成可读写(RW)卡、一次写入多次读出(WORM)卡和只读(RO)卡。RW卡成本较WORM卡和RO卡相比要高,而且写入数据所花费的时间要远大于读取数据所花费的时间。用户可以一次性将信息写入WORM卡,写入后数据不能改变。RO卡存有一个唯一的号码。只可读取，不能修改,虽然安全性较高，但用途有限。
2.1.3 射频识别系统的典型结构

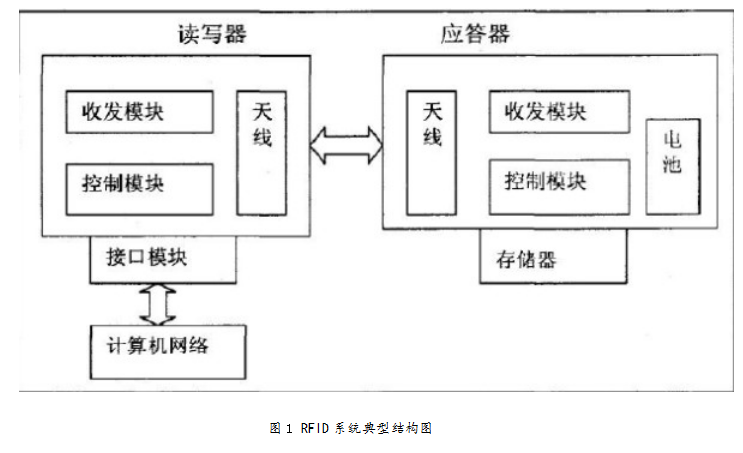

图1 RFID系统典型结构图
典型RFID系统（如图1所示）由应答器（Tag）、读写器（Read and Write Device）以及计算机系统等组成。读写器由无线收发模块、天线、控制模块及接口电路等组成。应答器也称电子标签，它具有可存储读写信息及对信息进行加密的能力，是射频识别系统主要的核心。在阅读器的感应范围之外，电子标签无源无法工作，只有在阅读器感应范围之内，电子标签才是有源的。应答器工作所需的能量，是通过读写器的耦合单元传输给应答器的。应答器如果是无源系统，即应答器内不含电池，则应答器工作的能量是由读写器发出的射频脉冲提供[8]。应答器如果是有源系统，即应答器内含有电池，则应答器工作能量和工作寿命有电池决定。
2.1.4 射频识别系统的工作原理
实用RFID系统为无源系统，即射频卡能量由读写器发出的射频脉冲信号提供。无源系统的通信优劣取决于读写器发出的脉冲信号能否被射频卡完整接受。当射频卡进入读卡器接受范围后，如果接收到读卡器发出的射频信号，就能凭借产生的感应电流所获得的能量发送出存储在卡片中的信息，通过读卡器的处理，将信息送至信息管理系统进行有关数据处理[9]。
2.2 非接触式读卡芯片FM1702sl
2.2.1 FM1702sl概述
FM1702SL是复旦微电子股份有限公司基于IS014443标准设计的非接触卡读卡机专用芯片，该芯片采用的是0．6微米CMOS EEPROM工艺制造．可支持ISOl4443 typeA协议和MIFARE标准的加密算法。芯片内部集成了模拟调制解调电路。因而只需搭接最少量的外围电路就可以工作。FM1702SL芯片支持SPI接口，其数字电路具有TTL、CMOS两种电压工作模式。特别适用于ISO14443标准下的水、电、煤气表等计费系统的读卡器的应用。该芯片的三路电源都适用于低电压。
2.2.2 FM1702sl特性
1. 高集成度的模拟电路，只需最少量的外围线路
2. 操作距离可达10cm
3. 支持ISO14443 typeA协议
4. 内部带有加密单元
5. 支持SPI接口模式
6. 包含512byte的EEPROM
7. 包含64byte的FIFO
8. 数字电路具有TTL/CMOS两种电压工作模式
9. 软件控制的power down模式
10. 一个可编程计时器
11. 一个中断处理器
12. 一个串行输出输入口 启动配置可编程
13. 数字，模拟和发射模块都有独立的电源供电，电压范围从3V到5V
14. 封装形式为SOP24小型封装
2.2.3 FM1702sl管脚排列
粗体字标识的管脚由AVDD和AVSS电源组供电
粗体框标识的管脚由TVDD和TVSS电源组供电
其他管脚由DVDD和DVSS电源组供电
