基于DPA425R的单端反激式稳压电源主电路设计
摘 要 ：变频器的发展趋势经历大约三十年的研发与应用实践，随着新型电力电子器件和高性能微处理器的应用以及控制技术的发展，变频器的性能价格比越来越高，体积越来越小，而厂家仍然在不断地提高可靠性实现变频器的进一步小型轻量化、高性能化和多功能化以及无公害化而做着新的努力。
本课题是设计一个变频器的多路输出的反激式开关电源，电源取高压直流（DC 36-72V）。要求基于DPA425R专用PWM发生芯片，采用反激变换器结构的高压直流（DC 36-72V）输入多路（5路：24V/200mA；±15V/200mA；5V/1A）隔离输出电源。设计完成的该系统应符合各项行业规定。
关键词： DPA425R、开关电源、反激变换器
Design of auxiliary power
supply based on DPA425R inverter
Abstract：Development trend of the frequency converter after about 30 years of research and development and application practice, with the new power electronic devices and the application of high performance microprocessor and the development of control technology, frequency converter performance and low cost is higher and higher, more and more small volume, and factory continues to improve reliability of frequency converter to achieve further small, lightweight, high-performance, multi-functional and sanitary and making new efforts.
This topic is to design a multiple output flyback converter type switching power supply, power supply for high voltage direct current (DC 350 v to 700 v). Requirements based on DPA425R dedicated PWM chip, using the structure of the flyback high voltage direct current (DC 350 v - 700 - v) input multiplexer (24 v / 5:200 ma, + 15 v / 200 ma; 5 v / 1 a) to isolate the output power. Design of the system should comply with the regulations of the industry.
Keywords: DPA425R，Switching Power Supply，The flyback converter
目录
1 引言 3
2 开关电源概述 4
2.1 开关电源的分类 4
2.2 开关电源的控制原理 4
2.3 开关电源的优点 5
3 开关电源常见的变换器 6
3.1 PWM变换器 6
3.2 DC/DC变换器 7
4 基于DPA425R的单端反激式开关稳压电源的设计 8
4.1 DPA425R的简介 8
4.1.1 DPA425R的工作原理 8
4.1.2 DPA425R的工作描述 12
4.2 主电路的设计 18
4.2.1 启动电路 19
4.2.2 短路过流、过压、欠压保护电路 19
4.2.3 反馈电路 19
4.2.4 整流滤波电路 20
4.3 主要器件的选择及其功能 20
4.3.1 TL431 20
4.3.2 PC817 21
4.3.3 场效应管MOSFET 22
4.3.4 高频变压器 22

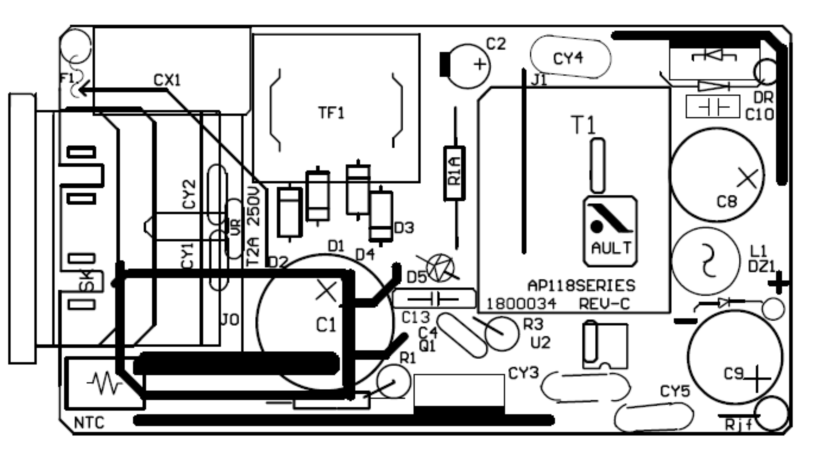

5 制作电路板 22
结 论 24
1 引言
电源，即提供电能的设备，主要分三类：一次电源（将其它能量转换为电能），二次电源和蓄电池。其中，二次电源指的是把输入电源（由电网供电）转换为电压、电流、频率、波形及在稳定性、可靠性（含电磁兼容，绝缘散热，不间断电源，智能控制）等方面符合要求的电能供给负载。高频开关式直流稳压电源由于具有效率高、体积小和重量轻等突出优点，获得了广泛的应用。开关电源的控制电路可以分为电压控制型和电流控制型，前者是一个单闭环电压控制系统，系统响应慢，很难达到较高的线形调整率精度，后者，较电压控制型有不可比拟的优点。
DPA425R是由Unitrode公司开发的新型控制器件，是国内应用比较广泛的一种电流控制型脉宽调制器。所谓电流型脉宽调制器是按反馈电流来调节脉宽的。在脉宽比较器的输入端直接用流过输出电感线圈电流的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。由于结构上有电压环、电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是比较理想的新型的控制器闭。
参 考 文 献
1 孙树朴，郑征等.电子电子技术.徐州：中国矿业大学出版社.2000
2 周志敏，周纪海.开关电源实用技术－设计与应用.北京：人民邮电出版社.2003
3 杨 旭，裴云庆，王兆安.开关电源技术.北京：机械工业出版社.2003
4 [日]原田耕介 主编.耿文学 译.开关电源手册.北京：机械工业出版社.2004
5 刘泉海，陈因等.电子电子技术.重庆：重庆大学出版社.2004
6 滕国仁.脉宽集成控制器DPA425R在开关电源中的应用.华北矿业高等专科学校学报
7 张占松，蔡宣三.开关电源的设计与应用.北京：电子工业出版社2001
8 张占松.高频开关稳压电源.广东科技出版社
9 陈伯时.自动控制系统.中央广播电视大学出版社
10 常敏慧.开关电源应用、设计与维修
11 黄燕.开关电源故障检修方法
12 蔡宣三，袭绍文.高频功率电子学.北京：科学出版社.1993
13 高曾辉，于相旭.电力电子技术.航空工业出-1单端反激式开关电源的稳定性分析.重庆大学学报.2001
14 杨旭.开关电源技术.北京：机械工业出版社.2004
15 张占松，蔡宣三，王正元.电力电子学的发展战略调查研究报告.电工技术学报
16 张卫平.绿色电源-现代电源变换技术及应用.北京：科学出版社
17 陈大钦.模拟电子技术基础.北京：高等教育出版社.2000
18 Tamots Ninomiya.soft Switching Converters.password,shindengen E1. Mfg. Ltd. 1999
19 Donald T Staffiere.Power in the year 2000.IEEE APEC1995, Dallas,USA,5-9
20 Dinand C.Geerlings.SMPS Power Inductor Design and Transformer Design, Part 2. Powerconversion International.January/February.1980
21 Ferdinand C.Geerlings.SMPS Power Inductor Design and Transformer Design, Part 2. Powerconversion International. January/February.1980
22 Ayyanar R.Ne Mohan，and Jian Sun.Single-Stage Three-phase Power- Factor- Circuit Using Three Isolated Single-Phase SEPIC Conerters Operating in CCM. Proceeding of PESC.2000
