基于MCGS污水处理监控画面的研制
摘要：中国高新技术的发展，给我们带来了生活水平质量上的提高，但随之而来的环境污染问题也愈发严重，尤其是在水资源方面。在我们的周围到处充斥着生活污水、工业污水等等。关于污水的处理问题已刻不容缓，目前我国污水处理的自动化控制技术还相对落后，污水的处理成本一直居高不下，处理后的污水水质还不够稳定，所以必须要有先进的工业技术来支持实时监控污水处理，怎样去建立一个有效的自控系统，可以优化运行效果，能够实现 “方便”、“快捷”、“高效”以及“集中”，具有重大意义。

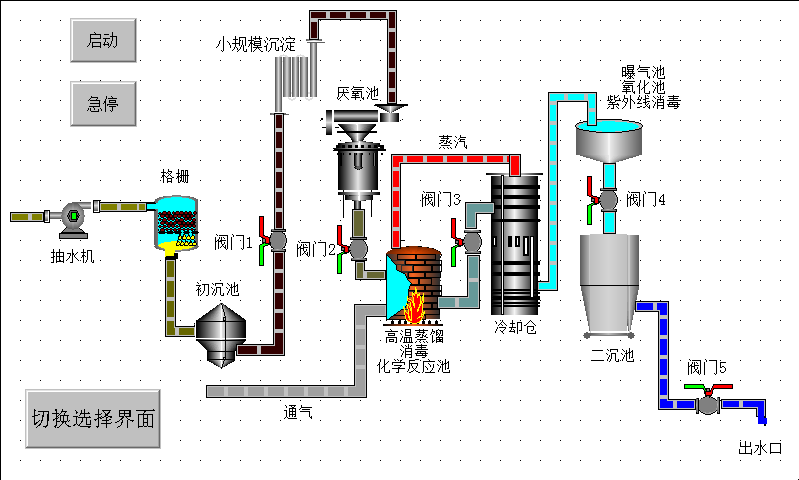

本课题介绍了工厂污水处理的基本工艺和流程，以MCGS组态软件在污水处理监控画面中通过实时数据曲线、流程画面以及设备的监测画面，利用MCGS强大的检测功能，完成对污水处理的实时监控。通过MCGS组态软件进行监控管理，采用PLC对系统进行控制。在系统发生状况时，可以及时发现，并能够停止系统的运行，进行检修，从而减少了污水处理过程中事故的发生。它的应用对整个处理过程实时监控，提高了污水处理效率。
关键词：污水处理;现代化工业技术; 实时监控；MCGS组态软件
Development of Sewage Treatment Based on
MCGS monitor screen
Abstract: China's high-tech development, has brought us to raise living standards in quality, but the attendant problem of environmental pollution has become more serious, especially in terms of water resources. Around us is full of sewage, industrial waste water and so on. On the issue of sewage treatment is urgent, current automation and control technology of sewage treatment is still relatively backward, sewage treatment cost has been high, sewage treated water is not stable enough, so there must be advanced industrial technology to support real-time monitoring sewage treatment, how to establish an effective automatic control system can be optimized operating results can be achieved "easy", "fast" and "efficient" and "concentration" of great significance.
This paper describes the basic processes and procedures sewage treatment plants to the sewage treatment MCGS configuration software in monitoring screen in real-time data curve, the flow picture, and equipment monitoring screens by MCGS powerful detection capabilities, real-time completion of the sewage treatment monitor. Monitoring and management through MCGS configuration software, PLC control the system. In the event of system status, you can discover and be able to stop the operation of the system, maintenance, thereby reducing the incidence of accidents in the sewage treatment process. Its application for the real-time monitoring of the whole process, improve the efficiency of sewage treatment.
Keywords: wastewater treatment; modernization of industrial technology; real-time monitoring; MCGS configuration software
目 录
第一章 引言 1
1.1课题背景 1
1.2本课题研究的主要内容 1
1.3本课题研究的意义 2
第二章 污水处理系统控制的基本方法及其处理工艺 3
2.1污水处理方法 3
2.2污水处理级别 4
2.3本文所选择的流程工艺 4
第三章 污水处理控制系统的设计 6
3.1污水处理系统的控制要求 6
3.2 设定PLC的I/O端口的地址安排表 7
3.3基本指令 7
3.4梯形图程序创建 7
3.4.1 抽水机的启动与急停的子程序模块 8
3.4.2初沉池沉淀的子程序模块 9
3.4.3厌氧池脱氮除磷处理的子程序模块 10
3.4.4高温消毒池的子程序模块 10
3.4.5曝气池消毒的子程序模块 11
3.4.6二沉池沉淀的子程序模块 11
3.4.7工艺循环运转的子程序模块 12
第四章 污水处理工程界面的建立 13
4.1 MCGS嵌入版组态软件的功能和特点 13
4.2 MCGS组态工程的建立 14
4.2.1污水处理监控的创建 15
4.2.2监控状态的创建 18
4.2.3数据曲线图监控的建立 24
4.3工程调试 27
第五章 小结 30
致谢 31
参考文献 32
参考文献
[1]成官文.水污染控制工程[M].北京：化学工业出版社，2009.5.
[2]刘景明，王德安.污水处理工[M].北京：化学工业出版社，2004.5.
[3]周运祥.水的再利用[M].郑州：黄河水利出版社，2003.12.
[4]刘艳梅，陈震等.三菱PLC基础与系统设计[M].北京：机械工业出版社，2009.7（2010.1重印）.
[5]刘洪涛，黄海.PLC应用开发从基础到实践[M].北京：电子工业出版社，2007.1.
[6]郭琼.PLC应用技术[M].北京：机械工业出版社，2009.6（2013.7重印）.
[7]俞国亮.PLC原理与应用（三菱FX系列）[M].北京：清华大学出版社，2009.8.
[8]薛迎成.PLC与触摸屏控制技术[M].北京：中国电力出版社，2014.1.
[9]陈忠平，周少华等.三菱FX\Q系列PLC自学手册[M].北京：人民邮电出版社，2009.6.
[10]蒲艳敏.可编程控制器原理与应用（三菱FX系列）[M].北京：清华大学出版社，2013.7
[
