基于Stm32的GPRS的远程数据传输系统设计
摘要：传统的电量监控方式非常落后，只能进行近距离传输，现在我们通过无线通信技术不仅仅能够远距离传输信息，而且还能够提高电量管理的自动化水平。

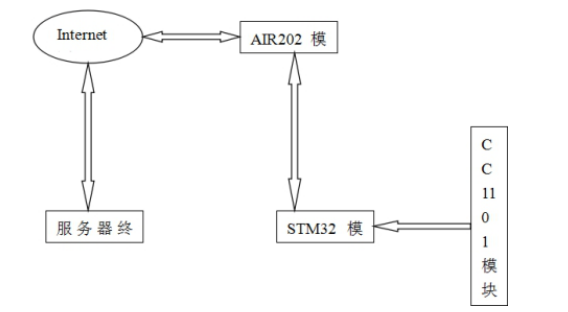

本系统采用stm32模块作为系统的核心，置入在电量管理监测终端。利用stm32编写程序，并利用CC1101模块接收数据，将电量使用情况信息传送给stm32模块。Stm32模块则利用AIR202模块，通过GPRS将数据发送给服务器。这样服务器便可以实时监测电量使用情况。采用GPRS进行数据传输，是利用了GPRS传输数据时的有利条件：速率高，误码率低，通信数据量大，需要的价格低，有效地避免了电路交换方式传输信息时利用率相对较差的弊端。基于Stm32的GPRS的远程信息传输系统应用在电量管理方面，有较高的自动化水平的优点，而且还可以在恶劣环境下进行实时且有效的监控，经济效益和社会效益都会很明显。
关键字：远程传输，STM32模块，CC1101模块，AIR模块。
Based on stm32 GPRS long range data transmission
Abstract:The traditional electricity monitoring method is very backward, can only carry on the close range transmission, now we can not only transmit the information in the long distance through the wireless communication technology, but also can improve the automation level of the electric
The system uses STM32 module as the core of the system and is placed in the power management monitoring terminal. The program is written by STM32, and the data is received by CC1101 module, and the information of power usage is transmitted to STM32 module. The Stm32 module uses the AIR202 module to send data to the server through GPRS. So the server can monitor the power usage in real time. The use of GPRS for data transmission is the advantage of using GPRS to transmit data: high rate, low error rate, large amount of communication data and low cost, which effectively avoids the disadvantage of relatively poor utilization rate of transmission of information in circuit switching mode. The remote information transmission system of GPRS based on Stm32 has the advantages of high automation level and can be monitored in real time and effectively in bad environment, and the economic and social benefits will be obvious.
Key words: Long-distance transmission, STM32, CC1101 module, AIR module.
目录
第一章 绪论 5
1.1 前言 5
1.2 论文的目的和意义 5
1.3 国内电量监控的现状和问题 6
1.4 基于stm32的GPRS的远程数据传输的技术特点 6
第二章 基于STM32的GPRS的远程数据传输系统 7
2.1 基于STM32的GPRS的远程数据传输设计方案一 7
2.2 基于STM32的GPRS的远程数据传输设计方案二 7
第三章 基于stm32的GPRS远程数据传输系统的硬件设计 9
3.1 系统硬件组成 9
3.2 STM32单片机 10
3.2.1 STM32单片机设计 10
3.2.2 STM32主控模块设计 12
3.3 电源模块设计 12
3.4 USB接口电路设计 13
3.5 CC1101模块介绍 13
3.5.1 CC1101产品介绍 13
3.5.2 CC1101模块的振荡器介绍 14
3.5.3 RF发送环节 14
3.5.4 CC1101模块的引脚结构 15
3.5.5 CC1101模块的电路描述 16
3.6 AIR202模块介绍 16
3.6.1 AIR202模块综述 16
3.6.2 Air202模块的主要特征 17
第四章 基于STM32的GPRS的远程数据传输系统设计 20
4.1 软件终端设计 20
4.2 系统软件描述 21
4.3 STM32串口发送数据程序的设计 24
4.4 GPRS数据传输部分主要程序 25
4.4 用AT指令发送短信 26
4.5 调试部分 27
第五章 总结与展望 28
5.1 结论与不足 28
5.2 展望 29
参考文献 30
致谢 31
第一章 绪论
1.1 前言
在我们国内，远程电量监控系统是结合计算机技术以及通讯技术在无线网络上传输信息，这信息是电量监测终端的实时变化的信息。在远距离信息传输的技术领域里，其中的服务往往被归类为：数据与语音与视频。语音服务我们定义为，让我们人类的语音可以跨过很长的距离进行传输，它包括任何方式，有效工具就是电信号。举个例子，可以是无线广播。视频服务我们定义为我们可以让不是静态的声音或者是不是静态的图形跨过很长的距离传输，我们使用的方式叫做电子方式。举个例子，可以是电视广播。数据服务我们定义为，我们把经过编码之后的信息在两台或者多台计算机之间跨长距离的传输，有效工具是电信号。
GPRS也叫做通用分组无线业务，它是GSM迈进成为第三代移动通讯的第一个步骤，价值在于，分组交换的定义和技术被引用在GSM中，二是其速率超过一千码率，被评价为是一种数据通信的过度技术，即从第二代通信到第三代通信的转换，他是建立在移动数据分组业务上的，它不仅可以用来给我们IP,而且还可以为我们链接移动通信技术，即X.25网。适用于不具备提供电条件，环境恶掠的监控现场。由此可见，基于GPRS的现代远距离传输通信与古代传输信息方式相比有着天然的优势。
该论文的主要工作是：本系统采用stm32作为系统的核心，利用哦stm32编写程序，并利用CC1101模块接收数据，以及使用AIR202模块通过GPRS将数据发送给服务器。
参考文献
[1]蒙博宇.STM32自学笔记[M].北京:北京航空航天大学出版社,2014年1月第二版
[2]吕捷.GPRS技术[M].北京:北京邮电大学出版,2001.8:1-127
[3]沈金龙,刘景芝,魏洪.移动分组交换通信—GPRS.南京邮电学院学报(自然科学版).第19卷,第3期
[4]郑小宁.基于因特网的远程控制技术研究:[硕士学位论文].西安:西北工业大学,2002
[5]杨志超.GPRS无线数据传书终端的设计及其应用:[学术论文].西安:西安理工大学，2004.3
[6]胡科等.基于GPRS数据传输智能终端的实现.电讯技术.2003,4:117-119
[7]申力.基于GPRS的数据传输应用:[学术论文].南京;南京理工大学,2004.1
[8]徐济仁.GPRS技术与应用.无线电工程.2002,32(10):23-26
[9]陈凯旋,谢海滔等.GPRS原理及其应用.铁道通信信号.2003,39(7):7-8
[10]李华,卢斌等著.现代移动通信新技术GPRS系统.华南理pp工大学出版社,2004,4-40
[11]蒋文怡，钟章队.GPRS[J].中国数据通信.2002,32(10):23-26
[12][]R.J.(Bud)Bates 著,朱洪波等译.通用分组无线业务（GPRS）技术与应用.北京:人民邮电出版社,2004.2
[13]黄承安，张越，于怀中.基于GPRS的远程仪表监控系统.电测与仪表.2003,8:42-45
[14]李冠宇等.基于GSM/GPRS短消息业务的航标灯智能监控系统.江汉石油学院学报.2003,9:141-143
[15]CPWAA08-GPRS/SER4.GPRS DTU 用户手册.北京鼎升力创技术有限公司
[16]http://www.hongdian.com
[17]http;//www.mc21st.com
[18]http;//www.ednchina.com/Article/html/20051013105714.htm
