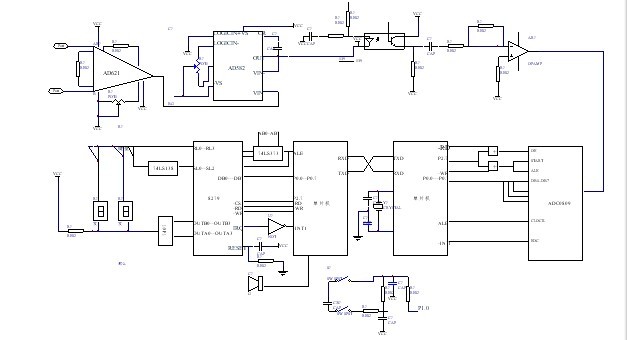

基于8051单片机的多路数据采集电路的设计 摘要:阐述了以8051单片机为主控器,通过扩展A/D接口,键盘输入,数据处理,数据显示以及系统报警等相关设备实现多路数据采集和监测的原理与结构。本系统采用双CPU控制方式,多路数据采集方式有远端CPU控制,本地单片机控制远端CPU,双机间通讯以RS-232C标准进行通讯,实践证明,系统设计是可行的。
关键词:数据采集 A/D转换 RS-232C
1 引言:数据采集,又称数据获取,是利用一种装置,从系统外部采集数据并输入到系统内部的一个接口。数据采集技术广泛引用在各个领域。比如摄像头,麦克风,都是数据采集工具。
被采集数据是已被转换为电讯号的各种物理量,如温度、水位、风速、压力等,可以是模拟量,也可以是数字量。采集一般是采样方式,即隔一定时间(称采样周期)对同一点数据重复采集。采集的数据大多是瞬时值,也可是某段时间内的一个特征值。准确的数据量测是数据采集的基础。数据量测方法有接触式和非接触式,检测元件多种多样。不论哪种方法和元件,均以不影响被测对象状态和测量环境为前提,以保证数据的正确性。数据采集含义很广,包抱对面状连续物理量的采集。在计算机辅助制图、测图、设计中,对图形或图像数字化过程也可称为数据采集,此时被采集的是几何量(或包括物理量,如灰度)数据。 毕业设计说明书目录
1 引言………………………………………………………………………1
2 方案论证…………………………………………………………………1
2.1系统方案一:……………………………………………………1
2.2方案二:…………………………………………………………1
3 各电路设计和论证………………………………………………………4
3.1电源电路设计和论证……………………………………………4
3.1. 方案一……………………………………………………… 4
3.1.2 方案二………………………………………………………5
3.2数据采集电路设计和论证………………………………………5
3.2.1前置放大器……………………………………………………5
3.2.2 采样保持器…………………………………………………… 6
3.3 光电隔离电路设计和论证……………………………………………7
3.4A/D转换电路设计和论证………………………………………………9
3.5键盘及显示接口电路的设计与论证……………………………………11
3.6RS232C通信………………………………………………………………16
4. 软件设计…………………………………………………………………18
4.1程序流程………………………………………………………………18
4.8279初始化子程序………………………………………………………18
4.显示更新子程序框图……………………………………………………19
4.双机通讯发送程序框图…………………………………………………20
4.自动量程转换处理程序框图
5.软硬件系统的调试………………………………………………………27
6.附录…………………………………………………………………………29
7.参考文献……………………………………………………………………34
.参考文献
(1)赵新民.智能仪器仪表设计基础[M].哈尔滨工业出版社,1999..
(2)赵怀林.微机在数据采集和误差处理中的应用[J].电测与仪表
(3)翁桂荣。单片微型计算机接口技术。2004
(4)沈任元。模拟电子技术基础。 2005
(5)徐爱钧。智能化测量控制仪表原理与设计。2004
(6)周志德。单片机原理及应用。2004
(7)吴运昌。模拟集成电路原理与应用。2005
