基于PLC红酒灌装自动生产线控制系统设计
本文主要介绍了基于三菱FX2N-48MR PLC的红葡萄酒自动灌装生产线的设计。系统设计包括硬件设计和软件设计, 硬件设计包括三个FX2N-48MR PLC外部电路的设计, 软件部分包括程序的设计和调试。
在本设计中,红酒灌装生产线控制系统分为手动和自动, 灌装方法的选择,包装以及光电传感器实现了淸洗、灌装、封盖、包装、检测等功能。形成了快速集成的自动灌装系统。
在本设计中, 采用计数器对合格产品和不合格产品进行检测, 并设置红灯绿, 方便操作人员进行观察, 此外, 为了确保系统在出现意外故障时, 可以很好地解决,系统还配备了紧急停止开关等。对于检测不合格产品使用剔除装置将其取出,可以更好地熟悉和调整生产工艺和控制程序。
综合以上,我们需要进行设备的选择,主要选择设备有 PLC, 主输送带电机, 有缺陷的输送带电机, 热继电器, 低压断路器电器和保险丝, 以及传感器, 在选择电器元件是根据控制设计的要求, 通过比较选择合适的电器元件, 达到了最佳的控制效果。
葡萄酒, 是一种高度精神化的物质产品, 在更深层次的意义上, 是一种文化的需要, 社会的发展趋势, 是一种高水平的人性需求。因此, 葡萄酒是满足人们精神享受需求的一种“感性商品”。同样, 葡萄酒灌装行业也反映了独特的文化特色。
第1章选题意义
1.1设计意义与目的
根据考古研究, 葡萄酒有6000年的历史。随着古老的战争和商业活动, 酿酒方法扩展到阿拉伯国家, 如以色列, 叙利亚和小亚细亚。正如阿拉伯国家信奉伊斯兰教一样, 伊斯兰教主张禁止饮酒, 这导致了阿拉伯国家酿酒工业的衰退。后来, 酿酒的方法从波斯和埃及传播到希腊、罗马和高卢 (即今天的法国)。由于人们相信基督教, 把葡萄酒视为生活中不可或缺的饮料, 葡萄酒在欧洲国家逐渐发展, 形成了大规模的。
在我国的周朝, 有种植葡萄和葡萄园的人。唐朝是中国酿酒史上的一个辉煌时期。然而, 葡萄和葡萄酒的生产一直是农村的副业, 产量不够, 没有得到足够的重视, 直到1892年华侨张弼土在烟台种植的葡萄和张裕葡萄酿造公司, 我国才出现首家现代新酒生产企业。近年来, 我国葡萄酒的销量逐渐增加, 人们对葡萄酒知识的了解越来越多, 但葡萄酒的包装设计和品牌定位没有得到有效改善, 在国外, 葡萄酒的文化价值一直是一个完美定位, 已成为贵族生活质量的标杆。葡萄酒包装设计在中国由于市场经济的复兴, 它作为一种商品, 品牌的发展反映了对商品利益的追求。
1.2国内发展趋势
中国加入 WTO 以来, 外国投资者逐渐进入中国市场, 其中我国葡萄酒行业的快速发展, 因此葡萄酒贴标机在市场上占有一定的地位。现在生活的不断改善, 在友谊、婚宴、晚宴、宴会、餐桌外的白酒、葡萄酒或水果酒等更温和的葡萄酒中已成为主要选择。此外, 随着国家体系的完善和人们意识的提高, 醉酒驾驶标准在全国的实施也促使人们选择了轻度饮料。葡萄酒是未来饮酒的发展趋势, 悄然进入人们的生活, 开始成为人们日常饮食和宴会朋友时的必备品。无形地带动了葡萄酒自动灌装机行业的崛起。
1.3国内外红酒的发展现状
葡萄酒在国外的发展历史比较长,特别是在欧洲, 欧洲国家都在发达国家已经达到了很高的生活水平, 工业起步早, 葡萄酒自动化生产程度较高, 所以葡萄酒在欧洲国家逐步发展和形成了大规模的。与国外葡萄酒市场相比, 国外葡萄酒市场起步较晚, 中国主要经营白酒, 我国葡萄酒市场有很大的发展空间, 释放出巨大的发展潜力, 吸引了越来越多的外国投资者。目前, 中国领先的葡萄酒企业有: 烟台张裕葡萄酒酿造有限公司、中国长城葡萄酒有限公司、中法合资王朝葡萄酒有限公司、通化酒业有限公司以及新天国际葡萄酒有限公司等五家公司, 红酒目前在中国发展, 有很大的发展空间。
目录
毕业设计诚信承诺书 1
设计说明 2
第1章选题意义 1
1.1设计意义与目的 1
1.2国内发展趋势 1
1.3国内外红酒的发展现状 2
第2章总体设计方案 3
2.1红酒灌装生产流水线的基本结构 3
2.2红酒灌装生产流水线的工作原理 4
2.3本设计的主要任务 4
2.4系统流程图 5
第3章控制系统硬件设计 7
3.1主电路的设计 7
3.2PLC的I/O分配表 7
3.3PLC外部接线图 8
3.4控制系统设备选型 9
3.4.1 PLC的选型 9
3.4.2电动机的选择 9
3.4.3热继电器的选择 10
3.4.4接触器的选择 10
3.4.5传感器的选择 11
3.4.6开关电器和熔断器的选择 11
3.5设备材料清单 12
第4章 系统程序的设计 13
4.1梯形图 13
4.2手自动灌装流水线程序 13
4.3自动灌装流水线程序 16
第5章调试 20
5.1红酒灌装生产线控制系统调试 20
总结 23
致谢 24
参考文献 25
附录 26
附录1：主电路图 26

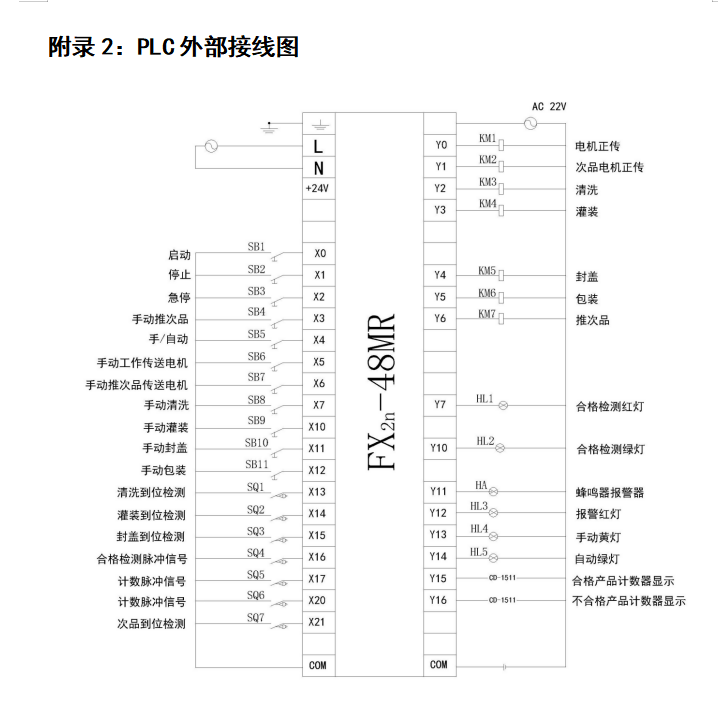

附录2：PLC外部接线图 27
附录3：梯形图 28
附录4：指令表 32
参考文献
[1] 徐德、孙同景 可编程控制器PLC应用技术[M].山东科学技术出版,2001
[2] 谢克明 可编程控制器原理与程序设计[M].电子工业出版社,2002
[3] 王也仿 可编程控制器应用技术[M].北京:机械工业出版社,2004
[4] 刘敏 可编程控制器技术[M].广州:机械工业出版社,2002
[5] 李明河 可编程控制器原理与应用[M].合肥:合肥工业大学出版社,2010
