基于GGD产品为主体某小区低压配电系统设计与实现
摘要：本设计选用的是以GGD产品为主体的电力产品，在现代社会中，用电需求已经成为家庭用户重中之重的考虑因素。在诸多条件环境的影响下，低压配电系统在其中脱颖而出。低压配电柜是在资源部门，小区用户以及上级部门的限制要求基础上，根据现代社会要求的安全稳定性、性价比上设计出来的全新一套低压配电柜。在居民用户的日常起居使用电力中起到了其他产品无法比拟的重要作用。在小区配电系统上的排列组合方案上排列新颖，实力更加突出。
关键词：低压配电；配电柜；小区用户
Design and Implementation of Low Voltage Distribution System in a Residential Area
Abstract: This design chooses GGD products as the main power products. In modern society, the demand for electricity has become the most important consideration factor for household users. Under the influence of many conditions and environments, low-voltage distribution system stands out among them. Low-voltage distribution cabinet is a new set of low-voltage distribution cabinet designed on the basis of the restriction requirements of resource department, residential users and superior departments, according to the safety, stability and cost-effective requirements of modern society. It plays an important role that other products can not match in the daily life of resident users. The arrangement and combination scheme in the district distribution system is novel, and its strength is more prominent.
Key words: low voltage distribution system; distribution cabinet; electrical users
一、课题的来源及系统要求
本项目来源于上海市青艺路银华苑小区配套项目工程。
小区总共有48个门牌号,每栋楼有12户人家，根据用户的正常起居生活，屋内的电气设备主要有电饭煲，微波炉，洗衣机，二至三个空调，一台电脑，及照明灯等用电设备。用电量上基本每家每户一月平均耗费100元人民币左右，以上海市的电费，6角多一度电，按每家每户200度电换算，将近六百户人家，用电量需要在120000度左右。
因此选择合适的配电方案，即可保证小区用电的可靠性和安全性，又能节省小区总用电量。
根据该小区用户的总需求量，以及为了小区用户的用电安全、稳定，为此设计了该小区的配电设计。
二、配电方案设计
2.1 方案介绍

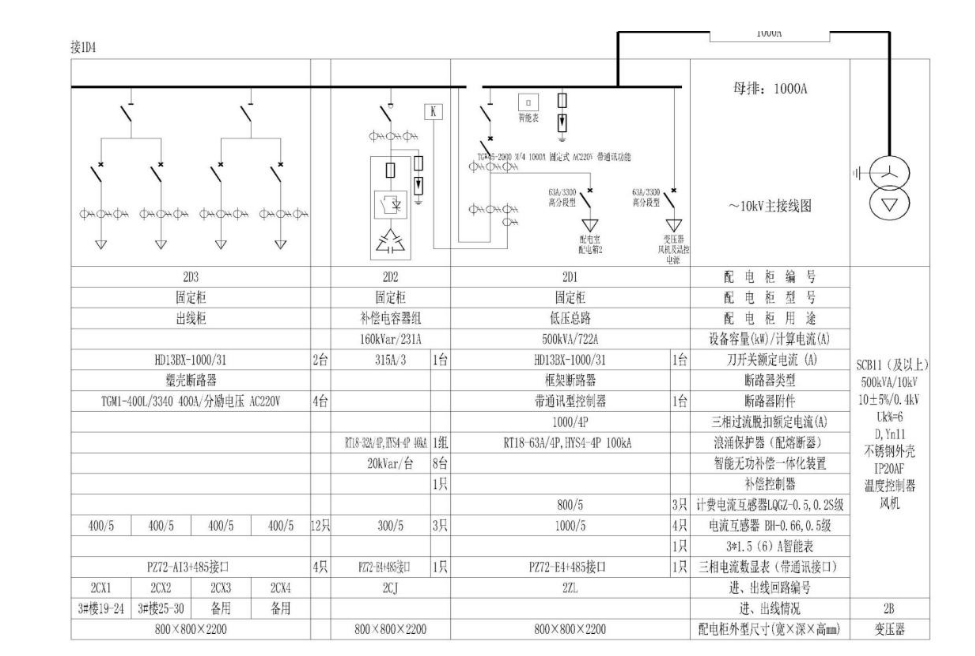

根据用户用电要求，本人参加了由长江电气成套有限公司的小区成套配电项目，此项目选用11台低压配电柜，本人在该项目中参与，负责装配、安装以及调试。该项目由十一个Fixed cabinet组成,分别适用于总线路（1D1、3D2、2D1），Compensation Capacitor Bank(1D2、3D3、2D2),Outlet cabinet（1D3、3D1、2D3），（1D4、3D4），其中1D1、2D1、1D4、3D2、3D4为Frame circuit breaker，3D3为6路Common complementary circuit。
2.2配电柜选择
根据小区内用户电量需求，选用的每个配电柜容量选用电流50 Hz ,固定工作电压数值380v。
技术要求应符合一下几点：
①电路辅助要求适用于小区居民要求
②所有产品经过原装调试
③考虑居民的选择，mdz20、dw15中选择性价比高的。
④CHD13BX与HS13BX所有的特殊部件,优于其他设备都是为了满足GGD的独特构造,他去其糟糠，留其精华，是在传统产品上的进阶。
目录
一、课题的来源及系统要求 1
二、 配电方案设计 1
2.1 方案介绍 1
2.2配电柜选择 1
2.3小区整体分布 2
2.4主电路接入口的作用 2
2.5 交流低压开关柜设计 2
2.6 GGD产品的性能 4
三、交流低压配电柜安装 5
3.1 产品的安装 5
3.2 操作前对产品的检查 5
3.3 考虑因素 5
四、系统图纸设计 5
4.1系统图纸设计注意事项 5
4.2低压开关柜的五种防范措施 6
4.3 低压配电柜的使用要求 6
4.4 低压配电柜图纸设计 6
4.5 柜体排布图及安置图设计 9
五、主电路设计 10
5.1固定柜设计 10
5.2 6路共补回路图及参数 14
5.3 8路共补回路图及参数 14
5.4 分励接线图二次线和原理图 15
5.5 多功能高级仪表原理图 16
5.6 导线选择 17
六、小区配电系统调试与维护 17
6.1 开关柜装置的检查及技术要求 17
6.2 交流低压配电柜的调试 18
6.3 对低压配电柜的检修 19
参考文献 22
致谢 23
参考文献
1、高压开关设备和控制设备标准的共用技术要求(DL/T593-2006)
2、2011-8由中国标准出版社出版的《低压成套开关设备和控制设备》
3、《低压开关设备和控制设备组件》
4、赵雨生,李世林主编.电气制图使用手册.中国标准出版社.2000
5、刘峰,田宝森主编.低压供配电实用技术.中国电力出版社.2011
6、莫岳平,翁双安主编.供配电工程.机械工业出版社.2011
7、孙琴梅主编工.厂供配电技术.化学工业出版社.2010
8、高庆敏主编.低压配电线路实用技术.中国电力出版社.2012
9、冠玲主编.电气CAD.第2版.高等教育出版社.2009
10、田效伍主编.电气控制与PLC应用技术.第1版.机械工业出版社.2006
Hall.D.L.Multisensor.Data.Fusion.ARL Reviewer 2001
