基于PLC自动药片装瓶控制系统设计
摘要：随着科学技术的逐步发展，PLC的应用范围在不断扩大，其主要领域也在不断扩大，制药行业的应用领域包括自动装瓶的应用和开发。目前，在自动药片包装设备方面，PLC的自动装瓶技术已经变得越来越成熟，并且有国内外相关的设备。该技术的应用PLC可以通过通讯协议直接控制电动机的运行，因此它可以监视自动药片装瓶机的运行模式，并通过预定的填充时间来节省资源。降低生产成本，提高产品质量。显然，在本设计中，使用三菱PLC作为主控制器，传送带的步进电机和药袋的电磁继电器均由PLC控制，并且该功能是通过读取光电药片计数器的状态来实现的。在IO端口上。通过外部按钮提高了系统适应性。
关键词：光电对管，步进电机，PLC控制
目录
第一章 引言 4
1.1全自动片剂装瓶机的研发状况 4
1.2全自动片剂装瓶机的研究目的和重要性 5
第2章 系统范围的方案设计 5
2.1系统设计总结 5
2.1.1系统设计要求 6
2.1.2 工作原理方框图 7
第三章系统硬件设计 8
3.1 PLC型号选择 8
3.1.1 PLC概述 8
3.2选择PLC外围电路设备 13
3.2.1光电传感器 13
3.2.2步进电机 15
3.2.3装载机构 17
3.2.4皮带输送机 18
3.2.5电磁阀 19
3.3用于封盖模块 20
3.4控制系统框图 21

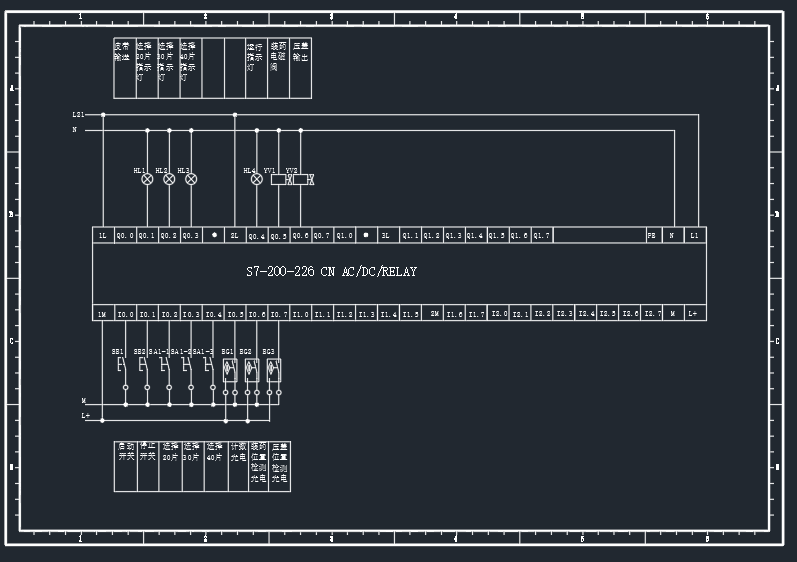

3.5 PLC硬件接线图 21
第四章系统软件设计 23
4.1 PLC I / O端口分配 23
4.2程序设计流程图 25
4.3程序设计梯形图 27
结论 29
致谢 31
第一章 引言
1.1全自动片剂装瓶机的研发状况
国外发展：“药丸文化”和“饮食文化”长期困扰着外国人，但现在他们在为人民的独立和解放而战，他们的忧虑已经开始。根据发表在《美国杂志》上的一项调查报告，从1974年至1997年对包括美国在内的9个西方国家的死亡率进行了调查。根据调查结果，该病死亡率几乎增加了三倍。不合理的饮食是疾病发展的主要原因。特别是在第二次世界大战之后，快餐业在美国迅速发展，人们要求提高速度和效率。因此，尽管食品服务业对所有人和所有人都有利，但对人们的健康和预期寿命的负面影响是显而易见的。各种疾病的发展，威胁生存。医疗保健行业的兴起使步伐更加可预测。当前，随着PLC和其他自动化技术的发展，PLC的应用领域不断扩大，对药片的自动装瓶是按需的并且正在迅速发展。
国内发展的现状：我国评判一个公司的好坏是公司的工艺流程是否具有代表性以及是否存在市场竞争。改革开放后，随着中国医药器械市场的飞速发展，与此市场相关的技术发展和实践也引起了业界的关注。在了解国内外最新动向的同时，还要了解国外药品瓶装设备制造技术的发展趋势，机械设备的现状和发展趋势对企业规范产品技术，提高市场竞争力至关重要。
我国目前的食品和药品安全状况不尽人意。国家食品药品监督管理局指出，近年来有隐藏的药品安全隐患的例子。主要原因是：首先，制药公司不遵守制造过程中的准则，避免在制造过程中被国家制造监督，并且存在潜在的风险。其次，一些公司在不符合我国药品生产质量管理标准的流水线车间生产医疗产品。因此，当现状发生变化时，将建立和完善的药物风险管理体系，加强药物不良反应监测，重视药物风险来源，扩大安全监测范围。它会扩展并执行步骤。按照您的目标进行。立法形式的风险管理旨在减轻我国所面临的药物安全性问题。首先，我们需要做的是从注重自动化生产的生产链接开始，并消除导致生产和包装的问题。显然，这种自主控制系统的设计解决了主要问题。
在我国的制药和医疗机械行业中，与药品包装有关的机械产品种类已经非常庞大。它满足各种片剂包装和批量生产的要求。使用PLC直接控制电动机的运行可以提高资源利用率和产品质量，同时降低制造成本。此外，PLC具有I / O指示功能，可让您快速找到有缺陷的零件。当然，最重要的是PLC具有系统稳定，运行稳定，故障率低的优点。因此，在本文中，我们使用西门子S7-200系列PLC设计了一个自动片剂装瓶机系统。
我国自动装瓶设备行业和技术的快速发展主要集中在以下几个方面：一，专业：自动装瓶系统提供高可靠性和稳定运行，无故障操作是用户的首选。同时，为了确保中国药片的安全性，产品也越来越专业化。第二是智能。在该领域中已经引入了几种新技术，并且使用完全计算机化的自主控制系统来使系统更快，更准确和更可靠。第三是自动化程度高。药丸自动装瓶的高度自动化主要是应用高度自动化控制的科学知识来实现产品的高度自动化。在提高生产率的同时，最重要的是能够满足国家药品安全法规设定的各种要求和标准。
1.2全自动片剂装瓶机的研究目的和重要性
首先，与传统的手动装瓶相比，自动药片装瓶的优势在于，它避免了与药物的直接接触，同时防止了由于人与药物之间的直接接触而造成的药物污染。 同时，药物被覆盖。相应地保护人体健康。
第二，传统的手动装瓶生产管理方面有错误是不可避免的，因为它很难控制。 由于自动装瓶机的设计，管理更专注于过程和自动化。 只有这样，我们才能改善管理体系，提高生产效率，使控制操作更健康，更稳定。
参考文献
[1]新型数字药片:可从体内向外发送信息[J]. 传感器世界. 2013(09)
[2]功能齐全的机器[J]. 嘉中. 金秋科苑. 2000(05)
[3]药片包装机的多道供给装置[J]. 国外自动化. 1979(03)
[4]药片颗粒的机器视觉检测系统[J]. 自动化博览. 2010(S1)
[5]基于西门子S7-200PLC实现药片装瓶机自动控制[J]. 罗及红. 信息技术. 2014(01)
[6]图像处理在药片检测中的应用[J]. 朱铭煜,周武能. 微型电脑应用. 2010(05)
[7]基于机器视觉技术的药片灌装自动计数系统的设计[J]. 崔佳,汪剑鸣,王兴波,邢娟. 天津工业大学学报. 2008(01)
[8]基于图像处理的药片检测系统设计[J]. 郭亚娟,许晋华,杨云超. 仪表技术. 2008(12)
[9]浅谈PLC控制系统在燃煤电厂中的应用[J]. 于强. 民营科技. 2016(12)
[10]PLC控制系统在电镀生产中的应用[J]. 赵国华. 电镀与环保. 2014(06)
[11]新型数字药片:可从体内向外发送信息[J]. 传感器世界. 2013(09)
[12]功能齐全的机器[J]. 嘉中. 金秋科苑. 2000(05)
[13]电子药片点数机[J]. 电子技术应用. 1975(05)
[14]电动药片切片机的设计与应用[J]. 王岚,张桂珍,菅瑞梅. 全科护理. 2016(05)
[15]药片包装机的多道供给装置[J]. 国外自动化. 1979(03)
[16]药片颗粒的机器视觉检测系统[J]. 自动化博览. 2010(S1)
[17]药片自动分装机的研制[J]. 郭力,赵春丽. 医疗卫生装备. 1997(05)
[18]微科技[J]. Ivy. 健康之家. 2014(05)
[19]图像处理在药片检测中的应用[J]. 朱铭煜,周武能. 微型电脑应用. 2010(05)
[20]基于机器视觉技术的药片灌装自动计数系统的设计[J]. 崔佳,汪剑鸣,王兴波,邢娟. 天津工业大学学报. 2008(01)
[21]基于PIC的袋式除尘系统设计[J]. 吴中慧,周凤星. 信息技术. 2011(08)
[22]基于PLC控制的自动药片装瓶机[J]. 潘远翠. 硅谷. 2011(09)
[23]卧式两工位双面钻孔组合机床的PLC自动控制[J]. 罗及红. 中国制造业信息化. 2010(13)
