挖掘机液压系统设计
摘要

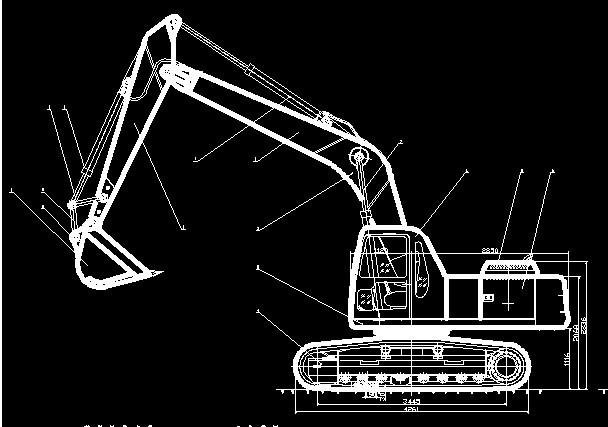

本次毕业设计课题是WY200型液压挖掘机。课题以企业为依托。小型挖掘机由多个系统组成，包括液压系统，传动系统，操纵系统，工作装置，底架，转台，油箱，发动机安装等。该设计主要致力于分析和设计小型液压挖掘机工作装置的液压系统。该课题选择了国内的质量和技术性能都接近设计要求的16~20t挖掘机作为基型，并在此基础上研究了国外的先进机型，设计出我们挖掘机的液压系统方按图，总体装配图以及相应的部件图和零件图。图纸基本采用AutoCAD二维软件绘图。该液压挖掘机的优点是采用伺服先导操纵系统，造型美观，具备挖掘，抓物，钻孔，推土，清沟和破碎等功能。平台可360°旋转，性能可靠，操作舒适，可广泛应用于建筑，市政，供水，供气，供电农林建设等工程。
关键词 挖掘机；液压；油缸
