交流接触器磁轭衔铁铆压机液压系统的设计.
摘 要
目前，交流接触器的用途越来越广泛，它的需求量也飞速增加，这就需要有很高生产率的生产设备与其相适应。铆压机是一种把机械．液压和电气控制技术结合在一起的铆接机械，交流接触器的自动化装配线中铁心铆压广泛应用此设备。
本论文针对3TB40/41交流接触器磁轭/衔铁铆钉铆压自动化专机-铆压机液压系统存在的结构复杂，体积庞大，重量大，效率低，易漏油，使用寿命短，产品质量可靠性差等诸多问题，提出的相应的措施，设计了一种先进的液压系统，通过优化液压回路，及采用现代领先的叠加阀油路块代替以前设计制造工艺烦琐的集成块连接或管路连接，克服了管路连接的泄露和流体振动，增加了液压系统的可靠性；并采用泵电机组合代替以前的采用联轴器连接，提高了对心精度和空间利用率，减少装置和安装空间。
论文详细阐述了铆压机液压系统的设计原理和方案，通过设计计算，选取液压站的动力装置，控制装置的元件及附件，优化了整体布局，提高了装配自动化程度及生产效率，降低装配成本，稳定与改善产品质量，减轻劳动强度。
关键词: 铆压机 液压系统设计 叠加阀 油路块 泵电机组合
参考文献
1、孙荣权.液压系统设计手册.沈阳大学.2000年
2、原著Bruno Lotter.付生力，刘增等译.西德工业产品装配技术. 1990年
3、徐颖主编.机械设计手册第五卷.机械工业出版社.1992年
4、张志英主编.机械基础产品选用手册. 中国机械工业出版社.1997年
5 、东北工学院《机械零件设计手册》编写组.机械设计零件手册 (上中下).冶金工业出版社.1989年
6、联合组编.机械设计手册.第二版修订化学工业出版社.1983年
7、张利平主编.液压气动系统设计手册化学工业出版社.2000年
8、李华凯主编.精通C语言速成.河北永清第一胶印厂印刷.1995
9、谭浩强主编. C语言.高等教育出版社，1998年
10、中国海特克液压.海特克液压元件.中国海特克液压有限公司.2000年
11、台湾涌镇液压.涌镇液压产品指南.台湾涌镇液压公司.2006年
12、北方液压.北方液压产品手册.北方液压有限公司.2006年
13、温州远东液压.远东液压产品手册.温州远东液压有限公司.2006
14、张祖立主编.机械设计课程设计.东北大学出版社.2000年
15、 成大先主编.机械设计手册液压传动单行本.化学工业出版社.2000年
目录
摘要………………………………………………………………… 1
外文摘要………………………………………………………………2
引言…………………………………………………………………… 4
1 概述……………………………………………………………… …6
2设计原理……………………………………………………………11
2.1工艺流程……………………………………………………..11
2.2拟订液压原理…………………………………………………11
2.3方案比较………………………………………………………12
2.4原理图分析……………………………………………………13
2.5电磁动作分析…………………………………………………14

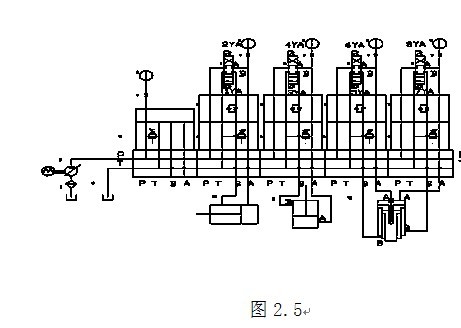

2.6叠加阀液压原理图………………………………………….15.
3设计计算……………………………………………………………17
3.1初定工作压力…………………………………………………18
3.2确定液压缸的主要尺寸………………………………………19
3.3液压缸的工作流量……………………………………………19
3.4液压缸的作用时间……………………………………………19
4液压元件的选择……………………………………………………21
4. 1泵和电机的选择………………………………………………21
4．2液压阀的选择…………………………………………………24
4.3阀油路块选择…………………………………………………27
4.4油管和管接头的选择…………………………………………28
4.5压力表及压力表开关…………………………………………28
4.6油箱及其附件的选择…………………………………………29
4.7滤油器的选择…………………………………………………30
4.8空气滤清器的选择………………………………………….30
5液压泵站的装配……………………………………………………30
5．1油管、液压元件、液压泵的装配 …………………….30
5.2叠加阀的使用说明……………………………………..31
5．3底板块支架………………………………………………….32
6液压系统验算………………………………………………………33
结论………………………………………………………………….34
致谢………………………………………………………………….35
参考文献…………………………………………………………….36
