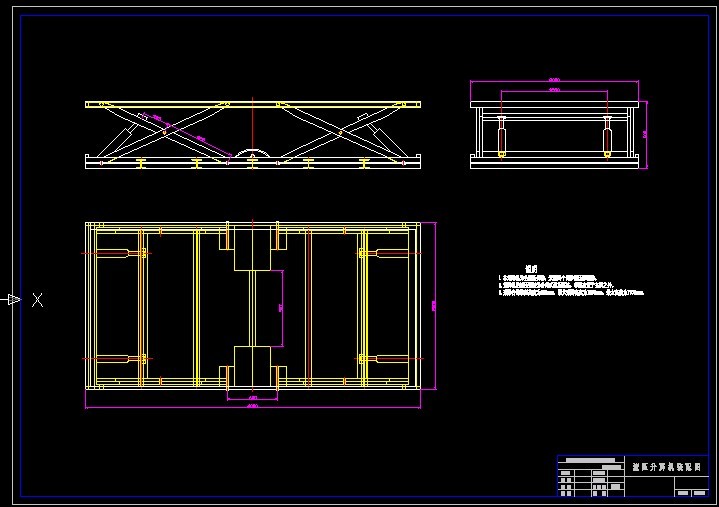

液压升降机的设计（说明书+CAD图纸）
摘 要
本次设计的题目是全液压升降机的设计，它主要包括三个部分的内容：主机的设计，液压系统的设计，控制部分的设计。在本设计中将液压系统的设计做为主要的内容进行设计，主机的设计根据升降台工作时的主要工作部件进行大概的估算。液压系统的设计又主要包括了动力源，控制元件，执行元件，辅助元件的设计。控制部分的设计为附加部分，主要设计控制电路图。
关键字：升降机 液压系统 执行元件
第二章 工艺参数计工况分析
2.1 升降级的工艺参数
本设计升降机为全液压系统，相关工艺参数为：
额定载荷：2500kg
最低高度：200 mm
最大起升高度：1500mm
最大高度：1700mm
平台尺寸：4000x2000mm
电源：380v,50Hz
2.2工况分析
本升降机是一种升降性能好，适用范围广的货物举升机构，和用于生产流水线高度差设备之间的货物运送，物料上线、下线。工件装配时调节工件高度，高出给料机运送，大型部件装配时的部件举升，大型机库上料、下料 。仓储，装卸场所，与叉车等装运车辆配套使用，即货物的快速装卸等。
该升降台主要有两部分组成：机械系统和液压系统。机械机构主要起传递和支撑作用，液压系统主要提供动力，他们两者共同作用实现升降机的功能。
