Z3040型摇臂钻床PLC控制系统设计.
本论文是研究机械加工中常用的Z3040摇臂钻床传统电气控制系统的改造问题,旨在解决传统继电器—接触器电气控制系统存在的线路复杂、可靠性稳定性差、故障诊断和排除困难等难题。由于PLC电气控制系统与继电器—接触器电气控制系统相比，具有结构简单，编程方便，调试周期短，可靠性高，抗干扰能力强，故障率低，对工作环境要求低等一系列优点。因此，本论文对Z3040摇臂钻床电气控制系统的改造，将把PLC控制技术应用到改造方案中去，从而大大提高摇臂钻床的工作性能。论文分析了摇臂钻床的控制原理，制定了可编程控制器改造Z3040摇臂钻床电气控制系统的设计方案，完成了电气控制系统硬件和软件的设计，其中包括PLC机型的选择、I/O端口的分配、I/O硬件接线图的绘制、PLC梯形图程序的设计。对PLC控制摇臂钻床的工作过程作了详细阐述，论述了采用PLC取代传统继电器—接触器电气控制系统从而提高机床工作性能的方法。由于Z-3040型摇臂钻床的电气控制系统存在线路复杂、故障率高、维护工作量大、可靠性低、灵活性差等缺点,本文提出了用PLC对z-3040型摇臂钻床的继电器接触式模拟控制系统进行技术改造,从而保证了电控系统的快速性、准确性、合理性,更好地满足了实际生产的需要,提高了经济效益。
摇臂钻床适合与在大、中型零件上进行钻孔、扩口、绞孔及攻螺纹等工作，在具有工艺装备的条件下还可以进行镗孔。

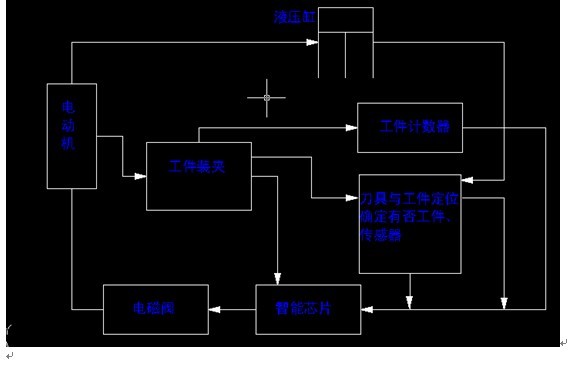

Z3040摇臂钻床由底座、外立柱、内立柱，摇臂、主轴箱及工作台等部分组成。
内立柱固定在底座的一端，外立柱套在内立柱上，工作时用液压夹紧机构与内立柱夹紧，松开后，可绕立柱回转360度。摇臂的一端为套筒，它套在外立柱上，经液压夹紧机构可与外立柱夹紧。夹紧机构松开后，借助升降丝杆的正、反向旋转可沿外立柱上、下移动。由于升降丝杆与外立柱构成一体，而升降螺母则固定在摇臂上，所以摇臂只能与外立柱一起绕内立柱回转。
主轴箱是一个复合部件，它由主传动电动机。主轴和主轴传动机构、进给和变速机构以及机床的操作机构部分组成。主轴箱安装与摇臂的水平导轨上，可以通过手轮操作使主轴箱沿水平导轨移动，通过液压夹紧机构固在摇臂在。钻削加工时，主轴旋转为主运动，而主轴的直线移动为进给运动。即钻孔使钻头一面做旋转运动，同时做纵向进给运动，主轴变速和进给变速的机构在主轴箱内，用变速机构分别调节主轴转速和上下进给量。摇臂钻床的主轴旋转运动和进给运动由一台交流异步电动M1机拖到。
摇臂钻床的辅助运动有：摇臂沿外立柱的上升、下降、立柱的夹紧和松开以及摇臂与外立柱一起绕内立柱的回转运动。摇臂的上升、下降由一台交流电动机M2拖动，立柱的夹紧和松开、摇臂的夹紧与松开以及主轴箱的夹紧和松开是有另一台交流电动机M3拖动一台齿轮泵，供给夹紧装置所需的压力油推动夹紧机构液压系统实现的。而摇臂的回转和主轴箱沿摇臂水平导轨方向的左右移动。
参考文献：
【1】汤以范. 电气与可编程控制器技术【M】. 北京：机械工业出版社，2004
【2】愈国亮. PLC原理与运用【M】. 北京：清华大学出版社，2005
【3】廖常初. FX系列PLC编程与应用【M】. 北京：机械工业出版社，2005
【4】刘金能. 计算机与PLC的通信格式与实现方法【M】. 机床与液压，1999
【5】耿文学，华熔. 微机可编程控制器原理、使用及运用实例【M】，北京：电子工业出版社，2004
【6】吴中俊，黄永红. 可编程控制器原理及运用【M】. 北京：机械工业出版社，2004
【7】王永华. 现代电气控制及PLC的运用【M】. 北京：北京航空航天大学出版社，2004
【8】钟肇新. 可编程控制器原理及运用【M】. 广州：华南理工大学出版社，2004
【9】李建兴．可编程序控制器及其应用【M】．北京：机械工业出版社，1999
【10】邱公伟．可编程控制器网络通信及应用【M】．北京：清华大学出版社，2000
【11】邱公伟．可编程控制器网络通信及应用【M】．北京：清华大学出版社，2000
【12】邹益仁．现场总线控制系统的设计和开发【M】．北京：国防工业出版社，2003
【13】廖常初. 可编程序控制器的编程方法与工程应用【M】.重庆：重庆大学出版社，2001
【14】陈在平等．可编程序控制器技术与应用系统设计【M】．北京：机械工业出版社，2002
【15】宫淑贞等编著．可编程控制器原理及应用【M】．北京：人民邮电出版社，2002
【16】方承远主编．电气控制原理与设计【M】．北京：机械工业出版社，2000
【17】马小军主编．建筑电气控制技术【M】.北京：机械工业出版社，2003
【18】MITSUBISHI ELECTRIC CORPORATION【M】．FX-PCS/GX Developer软件手册，1997
【19】MITSUBISHI ELECTRIC CORPORATION【M】．FX系列编程手册，2001
【20】MITSUBISHI ELECTRIC CORPORATION【M】．FX2N编程手册，2000
【21】MITSUBISHI ELECTRIC CORPORATION【M】．FX系列用户手册，2001
【22】MITSUBISHI ELECTRIC CORPORATION【M】．FX系列用户手册，2002
【23】MITSUBISHI ELECTRIC CORPORATION【M】．CC-Link用户手册，2003
【24】OMRON．SYSMAC CPM1A可编程序控制器【M】.2000
【25】 sponsoring organization, American Automatic Control Council. Proceedings of the 1990 American Control Conference, the Sheraton Harbor Island Hotel, San Diego, Calif., May 23-25, 1990 /【M】， s.n.], 1990
【26】 D.S. Naidu.. Singular perturbation methodology in control systems / 【M】, P. Peregrinus on behalf of the Institution of Electrical Engineers, 1988
