变频调速恒压供水控制系统.
摘要:本论文设计了利用PLC控制变频器来带动水泵运行的变频调速恒压供水控制系统,该系统主要由PLC,变频器,传感器,水泵组成。实现了对水压、水位、流量、电机保护的功能,保证了随时供水系统维持在最佳运行状况。
关键词:恒压供水;PLC;变频器
毕业设计说明书目录
1 引言 13
2 方案设计 14
2.1系统设计 14
2.2系统控制功能实现 14
2.3系统操作说明 16
3 系统硬件设计 21
3.1 水泵的工作原理 21

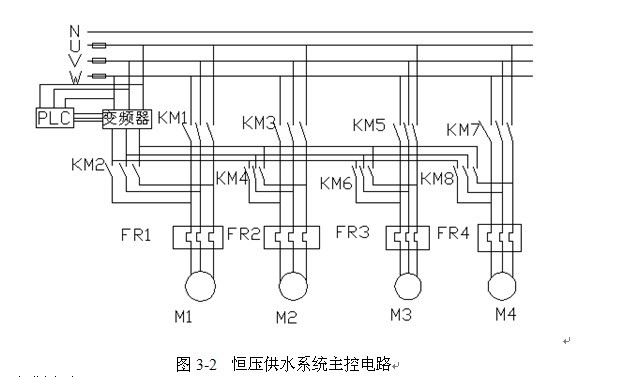

3.2 主控电路设计 21
4. 系统软件设计 23
4.1程序流程图 23
4.2程序 24
5 元件介绍 28
5.1 PLC基本结构 28
5.2 变频器 29
6.系统调试 31
6.1 安装调试 31
6.2 故障处理 31
6.2.1 故障报警
当出现缺相、变频器故障、液位下限、超压、差压等情况时,系统皆能发出声响报警信号;特别是当出现缺相、变频器故障、液位下限、超压时,系统还会自动停机,并发出声响报警信号,通知维修人员前来维修。此外,变频器故障时,系统自动停机,此时可切换至手动方式保证系统不间断供水。
6.2.2水泵检修
为维护和检修水泵,要求在系统正常供水状态下,在一段时间间隔内使某一台水泵停运,系统设有水泵强制备用功能(硬件备用),可随意备用某一台水泵,同时不影响系统正常运行;为了使水泵进行轮休,系统还设有软件备用功能(钟控功能,由时间控制器实现),工作泵与备用N泵具有周期定时切换功能,周期间隔由时间控制器设定为1小时每次~96小时每次连续可调。
