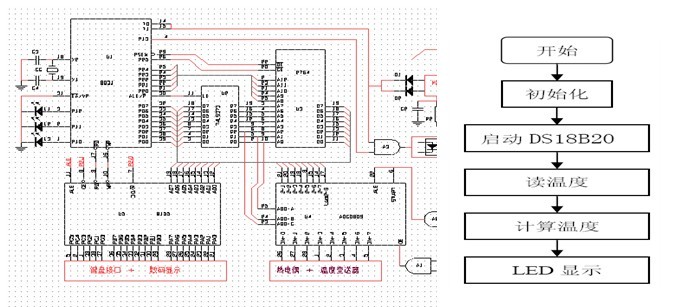

基于继电器的水温控制系统的设计 摘 要: 单片机在检测和控制系统中得到广泛的应用, 温度则是系统常需要测量、控制和保持的一个量。 本文从硬件和软件两方面介绍了基于继电器的温度控制系统的设计，对硬件原理图和程序框图作了简洁的描述。
关键词: 单片机;温度传感器;温度;测量
设计要求：
1.用51单片机控制水槽的加热温度。从现在的室温加热到目标温度40℃。
2.加热棒功率2KW，控制器为继电器。
3.要求在尽可能短的时间内将水从室温加热到目标温度，并且能够保持在目标温度附近的一定精度范围内。
控制器模块设计方案
根据题目要求，控制器主要用于对温度测量信号的接受和处理,控制电热丝和风扇使控制对象满足设计要求,控制显示电路对温度值实时显示以及控制键盘实现对温度值的设定等。控制器模块可以选择以下方案：
采用单片机89C51为核心。采用了温度传感器DS18B20采集温度变化信号，并通过单片机处理后去控制温度，使其达到稳定。使用单片机具有编程灵活，控制简单的优点，使系统能简单的实现温度的控制及显示，并且通过软件编程能实现各种控制算法使系统还具有控制精度高的特点。
89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。 1．主要特性： 与MCS-51 兼容 4K字节可编程闪烁存储器 寿命：1000写/擦循环 数据保留时间：10年 全静态工作：0Hz-24Hz 三级程序存储器锁定 128*8位内部RAM 32可编程I/O线 两个16位定时器/计数器 5个中断源 可编程串行通道 低功耗的闲置和掉电模式 片内振荡器和时钟电路 2．管脚说明： VCC：供电电压。 GND：接地。 P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。 P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。 P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。 P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。 P3口也可作为AT89C51的一些特殊功能口，如下表所示： 口管脚 备选功能 P3.0 RXD（串行输入口） P3.1 TXD（串行输出口） P3.2 /INT0（外部中断0） P3.3 /INT1（外部中断1） P3.4 T0（记时器0外部输入） P3.5 T1（记时器1外部输入） P3.6 /WR（外部数据存储器写选通） P3.7 /RD（外部数据存储器读选通） P3口同时为闪烁编程和编程校验接收一些控制信号。 RST：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。参考文献
[1]耿方志. 温度控制系统的设计. 电子世界, 2003,12(5).37-38
[2]张培仁. 十六位单片微型处理器原理及应用.清华大学出版社，2005
[5]刘震，张宗勇，肖敬若. 数字式自动控温热水器的设计[J]. 科学技术与工程，2004
