小功率钠灯镇流器设计 引言
(1)节电的关键技术是稳压调压
灯源的正常使用寿命为10000-12000小时,其使用条件Ue+3%V~Ue-5%V。我国电网电压标称值为220±10%V,实际从198V-242V,这种偏离使用条件的电压加速灯源的老化,以至达不到灯源的额定使用寿命。
影响灯源使用寿命的主要原因是过高的电源电压导致灯源超功率运行;灯源离散性自熄的主要原因是:灯源的制造离散性、灯源使用中期的超功率运行、供电电压的不稳定、离散的供电电压。
(2)节电空间
高压气体放电灯的工作电压要求比较高,我国要求为220V(+5% -8%),即最高供电电压为230V,最低供电电压为205V,设计时,205V供电条件下对应安全照度,额定供电条件才能保证灯源的使用寿命。
高于安全照度就形成过度照明,灯管功率的增加几乎与电压的增加量呈平方倍关系,随着电力事业的发展,道路照明采用专供变压器,普遍存在供电电压偏高,过度照明现象严重,过度照度影响人们正常生活,加速灯具老化,缩短灯具使用寿命,浪费资源,危害很大。
节电的空间仅在于节超过安全照度的那一部分,从技术角度讲,如何使供电电压稳定在205V左右,使照度维持在安全照度水平上。
(3)节电前提:安全照度
以安全为前提对应的照度称安全照度,一般是以额定供电电压的下偏值对应的照度代替。不同的道路级别全照度值不同,一般情况下,设计合理,符合额定供电条件,安全照度就得以保证。节电的方法很多,但不管采用什么方法最终都等效为降低加到灯管两端电压来实现,是以牺牲照度为代价的。如果设备计合理,工作电压又符合设计要求,想通过降压法来实现节电,势必影响安全性,得不偿失。 毕业设计说明书目录
1 方案论证……………………………………………………18.
1.1方案一: 抽头式变功率镇流器钠灯电路

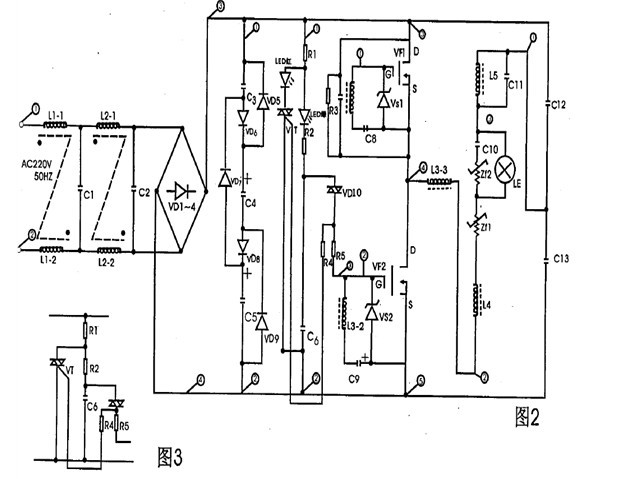

1.2方案二: 采用小功率电子镇流器的钠灯电路
2电器原理框图............................................20
3 单元电路的设计…………………………………………………….21.
3.1旋转变压器…………………………………………………….21
3.2灯具电路……………………………………………………….22
3.3电压传感器电路……………………………………………….23
3.4控制电路……………………………………………………….23
3.5执行器——步进电机………………………………………….26
4 软件设计…………………………………………………………….29
5.1程序流程………………………………………………………30
5.2程序…………………………………………………………..32
5.软硬件系统的调试………………………………………………..36.
参考文献
[1]李朝青:《单片机原理及接口技术》,北京航空航天大学出版社
[2]李广弟:《单片机基础》,北京航空航天大学出版社
[3]阎石:《数字电子技术基础》(第三版),北京高等教育出版社
[4]关健:《电子CAD技术》,电子工业出版社
[5]楼然苗,李光飞:《51系列单片机设计实例》,北京航空航天大学出版社
