低频功率放大器

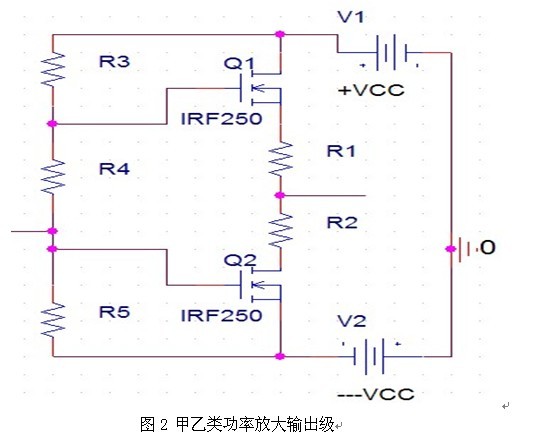

摘 要：本设计是末级功放管采用分立的大功率MOS晶体管的甲乙类互补对称低频功率放大器。该功率放大器的特点是功耗低、效率高、输出电压摆幅大。前置放大路采用集成运算放大器OP07组成反相比例运算放大电路，具有输入电阻低、放大倍数高且易调节。中间放大级采用有源负载差分放大电路，有效抑制共模信号和提高电路的放大倍数。采用单片机（AT89C52）控制A/D采集负载上电压和电流数据，1602液晶显示测量的数据。
关键词： 甲乙类放大；比例运算放大；A/D；1602液晶
在“低频电子线路”课程中已知，放大器可以按照电流导通角的不同， 将其分为甲、乙、丙三类工作状态。甲类放大器电流的流通角为360o，适用于小信号低功率放大。乙类放大器电流的流通角约等于 180o；丙类放大器电流的流通角则小于180o。乙类和丙类都适用于大功率工作。丙类工作状态的输出功率和效率是三种工作状态中最高者。高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调 谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。 除了以上几种按电流流通角来分类的工作状态外，又有使电子器件工 作于开关状态的了类放大和戊类放大。丁类放大器的效率比丙类放大器的 还高，理论上可达100％，但它的最高工作频率受到开关转换瞬间所产生的器件功耗(集电极耗散功率或阳极耗散功率）的限制。如果在电路上加以改进， 使电子器件在通断转换瞬间的功耗尽量减小，则工作频率可以提高。这就是戊类放大器。我们已经知道，在低频放大电路中为了获得足够大的低频输出功率，必须采用低频功率放大器，而且低频功率放大器也是一种将直流电源提供的能量转换为交流输出的能量转换器。高频功率放大器和低频功率放大器的共同特点都是输出功率大和效率高，但二者的工作频率和相对频带宽度却相差很大，决定了他们之间有着本质的区别。低频功率放大器的工作频率低，但相对频带宽度却很宽。例如，自20至20000 Hz，高低频率之比达 1000倍。因此它们都是采用无调谐负载，如电阻、变压器等。高频功率放大器的工作频率高（由几百 kHz一直到几百、几千甚至几万MHz），但相对频带很窄。例如，调幅广播电台（535－1605 kHz的频段范围）的频带宽度为 10 kHz，如中心频率取为 1000 kHz，则相对频宽只相当于中心频率的百分之一。中心频率越高，则相对频宽越小。因此，高频功率放大器一般都采用选频网络作为负载回路。由于这后一特点，使得这两种放大器所选用的工作状态不同：低频功率放大器可工作于甲类、甲乙类或乙类（限于推挽电路）状态；高频功率放大器则一般都工作于丙类（某些特殊情况可工作于乙类）。近年来，宽频带发射机的各中间级还广泛采用一种新型的宽带高频功率放大器，它不采用选频网络作为负载回路，而是以频率响应很宽的传输 线作负载。这样，它可以在很宽的范围内变换工作频率，而不必重新调谐。综上所述可见，高频功率放大器与低频功率放大器的共同之点是要求输出功率大，效率高；它们的不同之点则是二者的工作频率与相对频宽不同，因而负载网络和工作状态也不同。高频功率放大器的主要技术指标有：输出功率、效率、功率增益、带宽和谐波抑制度（或信号失真度）等。这几项指标要求是互相矛盾的，在设计放大器时应根据具体要求，突出一些指标，兼顾其他一些指标。例如实际中有些电路，防止干扰是主要矛盾，对谐波抑制度要求较高，而对带宽要求可适当降低等。功率放大器的效率是一个突出的问题，其效率的高低与放大器的工作状态有直接的关系。放大器的工作状态可分为甲类、乙类和丙类等。为了提高放大器的工作效率， 它通常工作在乙类、丙类，即晶体管工作延伸到非线性区域。但这些工作状态下的放大器的输出电流与输出电压间存在很严重的非线性失真。低频功率放大器因其信号的频率覆盖系数大，不能采用谐振回路作负载，因此一般工作在甲类状态；采用推挽电路时可以工作在乙类。高频功率放大器因其信号的频率覆盖系数小，可以采用谐振回路作负载，故通常工作在丙类，通过谐振回路的选频功能，可以滤除放大器集电极电流中的谐波成分，选出基波分量从而基本消除了非线性失真。所以，高频功率放大器具有比低频功率放大器更高的效率。高频功率放大器因工作于大信号的非线性状态，不能用线性等效电路分析，工程上普遍采用解析近似分析方法——折线法来分析其工作原理和工作状态。这种分析方法的物理概念清楚，分析工作状态方便，但计算准确度较低。以上讨论的各类高频功率放大器中，窄带高频功率放大器：用于提供足够强的以载频为中心的窄带信号功率，或放大窄带已调信号或实现倍频的功能，通常工作于乙类、丙类状态。宽带高频功率放大器：用于对某些载波信号频率变化范围大得 短波，超短波电台的中间各级放大级，以免对不同fc的繁琐调谐。通常工作于甲类状态。
毕业设计材料清单
1.毕业实践任务书----------------------------------------------------------------------------------------
2.外文翻译--------------------------------------------------------------------------------------------------
3.毕业实践调研报告------------------------------------------------------------------------- ------------
4.毕业设计说明书-----------------------------------------------------------------------------------------
5.附录---------------------------------------------------------- ---------------------------------------------
6.毕业设计总结--------------------------------------------------------------------------------------------
7.参考文献-------------------------------------------------------------------------- --------- --------------
参考文献
1 胡宴如，耿苏燕 .模拟电子技术（第二版）. 北京：高等教育出版社
2 董少明，付维亚，夏东盛 .单片机原理与应用 .北京：中国铁道出版社
3 高吉祥，唐朝京 .模拟电子线路设计 .北京：电子工业出版社
4 黄智伟.全国大学生电子设计竞赛训练教程 .北京：电子工业出版社
5 林红，周鑫霞 .模拟电路基础 .北京：清华大学出版社
