抽头式变功率镇流器的设计
采用抽头换挡式恒功率控制器
这种恒功率控制器虽然简单，方便，成本低，但换档期间存在瞬间断电现象，引起灯的熄灭。并且由于接触器当作次数有限，使用寿命不长，这大大缩短了它的使用寿命，挺高了成本。
抽头换挡式恒功率控制器主要由触发器，补偿电容，灯源，变功率镇流器及控制器部分组成。
第一部分是触发器（开关）部分，它有三个档，通过调节它的三个档来改变功率输出，从而达到控制整个电路的作用。
第二部分是控制器部分，由于调节三个档，从而输出部分的功率不稳定，这就需要控制器部分来控制输出部分，是整个电路能够稳定的工作。
第三个部分是变功率镇流器，这部分也是整个电路的核心部分。变功率镇流器的结构由三组线圈组成。W1用于激励，以建立磁场；W2为调压线圈，通过改变W2与W1的空间角度，可使其端电压与激励电压同频同相或同频反相，以实现输出电压的增减。W3作为扼流用，代替原电路中的镇流器。W3与W1空间垂直分布，主磁通正交，脉振磁场相互抵偿，互不影响。
电路工作原理是：镇流器的输出功率人为预设量在控制器中，功率采样传感器把实时电路功率信号送控制器，当实际输出功率偏离设置功率时，控制器控制变功率镇流器中W2线圈与W1线圈的相对位置，改变加到灯具电路的电压，使电路恒定工作在预设的功率上。
采用上述智能路灯主要优点在于：
1、每盏灯自动工作在人为特性上，不受电路电压影响。
2、避免超功率工作的侵害，确保或延长灯源使用寿命。
3、工作一致性好，能有效解决离散性熄灯问题。可统一更换灯源，运维成本低。
4、每盏灯都工作在人为统一设置的输出功率上，照明均匀。
5、能有效避免下半夜严重超功率动行，也可做到下半夜降功率运行，节能效果佳。
2．2方案二：抽头式变功率镇流器
抽头式变功率镇流器电路主要是解决用电低谷时灯源超功率运行这一问题,其目的是延长灯源使用寿命及节电率。其工作原理是不同的时段定时串入辅助镇流器。控制器实质是一个定时器, 辅助镇流器的接入与否靠继电器。图如下：
抽头式变功率镇流器钠灯电路在延长灯源使用寿命及节电方面确实有着现实的意义，在现实生活中也得到一定的应用，但在使用过程中存在着一定的缺陷与不足：
1、 辅助镇流器末接入时段不解决超功率运行问题;
2、接入辅助镇流器时段，由于接入的辅助镇流器是恒定的,外界电压的变化,电路的工作状态相应发生变化,节电率做不到最佳。
3、不解决线路电压造成的供电电压离散性而导致的熄灯离散性;
4、继电器切换存在瞬间断电带来瞬间熄灯的风险。
5、由于接触器当作次数有限，使用寿命不长。
6、换档期间存在瞬间断电现象，引起灯的熄灭。
2．3方案三：智能式路灯电路
智能式路灯电路主要目的是解决灯源离散性自熄问题；延长灯源使用寿命和提高节电率。智能式路灯电路在延长灯源使用寿命和提高节电率方面比传统高压钠灯电路有着很大的进步与提高。

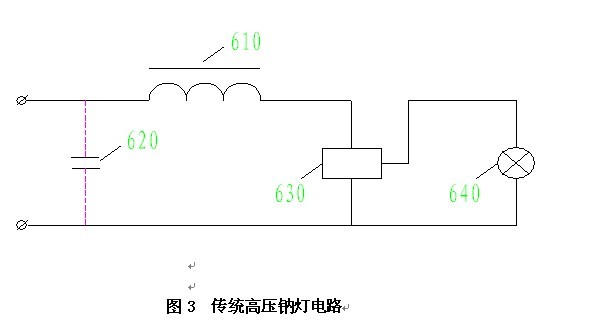

1、传统高压钠灯电路
2、传统高压钠灯电路在使用中存在的问题：
1）在灯源使用中期，即使在额定供电条件下，其输出功率超出正常使用范，一般要超10%左右，超功率使用加速灯源老化。
2）即使使用专供变压器，当用电低谷时，线路电压会上升高于240V甚至更高，这种偏离使用条件的电压使灯源在实际使用功率超出额定功率20%左右，高压供电加速灯管的老化，大大缩短了灯源的使用寿命。
3）考虑到线路压降，为保证末盏灯正常起辉，一般配电柜输出端电压会略高于额定电压,首末端电压差会达到15V左右。各盏灯的供电电压不等，灯源的老化程度不一，导致离散性自熄。带来的后果是到灯源使用后期要隔三差五的更换灯源，才能保证亮灯率，增加了维护成本。
4）严重超功率运行，导致过渡照明,不仅影响灯源使用寿命,浪费资源.
3、智能式路灯电路的组成
它核心部件是一个变功率镇流器和一个功率采样控制器。功率采样控制器同原断电器切换式控制器基本相同，输出方式变开关量为模拟量。镇流器则完全不同，除有扼流功能外同时兼有调功功能。
