燃气锅炉的PLC自动控制系统的设计
目前，人们对环境保护的意识越来越高，改变供暖的燃料品种，燃烧清洁燃料，是降低空气污染的有效措施。近几年来，我国城市燃气结构发生很大变化，陕北天然气已经进入京津，渤海天然气已经上岸，尤其西气东输工程的实施，更为燃气锅炉的应用起到了推动作用。
现在，一般燃气锅炉的设计效率均能达到90%左右，但在实际运行中，由于外界环境温度不断变化，需要的供热量也因而变化，如果不调整燃气量，往往会造成供热量不足或过量，造成能源浪费。在这样一种背景下，有必要对燃气锅炉的燃气供应进行实时调节，提高能源利用率。目前，世界各国都存在能源短缺的问题，我国能源问题更为突出，因此，如何使锅炉高效、安全运行是锅炉控制系统的重点。
在工业生产过程中，大量的开关量顺序控制，它按照逻辑条件进行顺序动作，并按照逻辑关系进行连锁保护动作的控制，及大量离散量的数据采集。传统上，这些功能是通过气动或电气控制系统来实现的。1968年美国GM（通用汽车）公司提出取代继电气控制装置的要求，第二年，美国数字公司研制出了基于集成电路和电子技术的控制装置，首次采用程序化的手段应用于电气控制，这就是第一代可编程序控制器，称Programmable Controller（PC）。
个人计算机（简称PC）发展起来后，为了方便，也为了反映可编程控制器的功能特点，可编程序控制器定名为Programmable Logic Controller（PLC），现在，仍常常将PLC简称PC。
PLC的定义有许多种。国际电工委员会（IEC）对PLC的定义是：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字的、模拟的输入和输出，控制各种类型的机械或生产过程。可编程序控制器及其有关设备，都应按易于与工业控制系统形成一个整体，易于扩充其功能的原则设计。
上世纪80年代至90年代中期，是PLC发展最快的时期，年增长率一直保持为30~40%。在这时期，PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到大幅度提高，PLC逐渐进入过程控制领域，在某些应用上取代了在过程控制领域处于统治地位的DCS系统。
PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。PLC在工业自动化控制特别是顺序控制中的地位，在可预见的将来，是无法取代的。

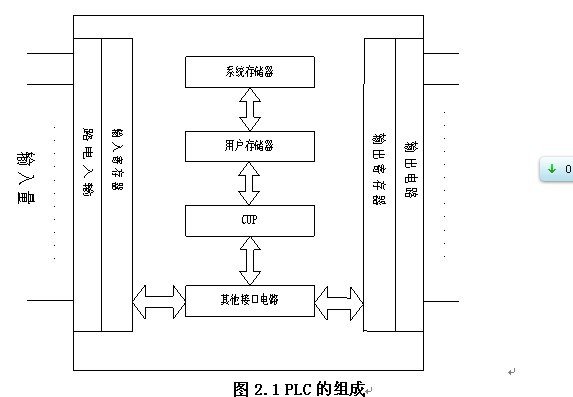

从结构上分，PLC分为固定式和组合式（模块式）两种。固定式PLC包括CPU板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。
CPU是PLC的核心，起神经中枢的作用，每套PLC至少有一个CPU，它按PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和PLC内部电路的工作状态和编程过程中的语法错误等。进入运行后，从用户程序存贮器中逐条读取指令，经分析后再按指令规定的任务产生相应的控制信号，去指挥有关的控制电路。
CPU主要由运算器、控制器、寄存器及实现它们之间联系的数据、控制及状态总线构成，CPU单元还包括外围芯片、总线接口及有关电路。内存主要用于存储程序及数据，是PLC不可缺少的组成单元。
在使用者看来，不必要详细分析CPU的内部电路，但对各部分的工作机制还是应有足够的理解。CPU的控制器控制CPU工作，由它读取指令、解释指令及执行指令。但工作节奏由震荡信号控制。运算器用于进行数字或逻辑运算，在控制器指挥下工作。寄存器参与运算，并存储运算的中间结果，它也是在控制器指挥下工作。
CPU速度和内存容量是PLC的重要参数，它们决定着PLC的工作速度，IO数量及软件容量等，因此限制着控制规模。
PLC与电气回路的接口，是通过输入输出部分（I/O）完成的。I/O模块集成了PLC的I/O电路，其输入暂存器反映输入信号状态，输出点反映输出锁存器状态。输入模块将电信号变换成数字信号进入PLC系统，输出模块相反。I/O分为开关量输入（DI），开关量输出（DO），模拟量输入（AI），模拟量输出（AO）等模块。
开关量是指只有开和关（或1和0）两种状态的信号，模拟量是指连续变化的量。常用的I/O分类如下：
开关量：按电压水平分，有220VAC、110VAC、24VDC，按隔离方式分，有继电器隔离和晶体管隔离。
模拟量：按信号类型分，有电流型（4-20mA,0-20mA）、电压型（0-10V,0-5V,-10-10V）等，按精度分，有12bit,14bit,16bit等。
除了上述通用IO外，还有特殊IO模块，如热电阻、热电偶、脉冲等模块。
按I/O点数确定模块规格及数量，I/O模块可多可少，但其最大数受CPU所能管理的基本配置的能力，即受最大的底板或机架槽数限制。
PLC电源用于为PLC各模块的集成电路提供工作电源。同时，有的还为输入电路提供24V的工作电源。电源输入类型有：交流电源（220VAC或110VAC），直流电源（常用的为24VAC）。
大多数模块式PLC使用底板或机架，其作用是：电气上，实现各模块间的联系，使CPU能访问底板上的所有模块，机械上，实现各模块间的连接，使各模块构成一个整体。
1) 编程设备：编程器是PLC开发应用、监测运行、检查维护不可缺少的器件，用于编程、对系统作一些设定、监控PLC及PLC所控制的系统的工作状况，但它不直接参与现场控制运行。小编程器PLC一般有手持型编程器，目前一般由计算机（运行编程软件）充当编程器。
2) 人机界面：最简单的人机界面是指示灯和按钮，目前液晶屏（或触摸屏）式的一体式操作员终端应用越来越广泛，由计算机（运行组态软件）充当人机界面非常普及。
3) 输入输出设备：用于永久性地存储用户数据，如EPROM、EEPROM写入器、条码阅读器，输入模拟量的电位器，打印机等。
当需要的热量发生变化时，我们通过改变进入燃烧系统的燃气量来改变进入整个系统的能量。
其中的关键部件包括稳压阀、比例调节阀和变频器，它们的作用分别是：稳压阀的作用是使燃气进入比例调节阀之前保证压力温定，使其不受燃气供应管道压力变化的影响；比例调节阀采集燃气和空气的压力信号，当空气压力变化时，比例调节阀中的膜片位置将发生变化，从而带动阀门关小或开大，直到达到一定的比例，它的作用是保持空气量和燃气量的比例不受两者压力变化的影响，从而调整空气燃气比，即过剩空气系数，使锅炉一直运行在最适燃烧区；变频器是调节燃气量的主要设备，由它带动风机，进入锅炉系统的空气量与风机的转速成正比，而风机的转速与变频器的输出频率成正比，因此只要改变变频器的输出频率就可以改变进入锅炉系统的空气量，从而使进入锅炉系统的能量发生变化。
燃气锅炉控制系统由可编程控制器（PLC）、输入单元、输出单元和人机界面组成。
PLC负责接收现场数据采集单元传来的数据，控制现场的阀门、变频器、风机和水泵等执行机构。PLC是整个控制系统的核心部件，采用西门子S7-200系列可编程逻辑控制器，CPU226，带PC/PPI电缆，它的运算能力以及通讯能力比其它PLC优越，可方便地进行数据处理和通讯。
输入单元，负责采集现场的压力、温度等各项数据以及各种开关量。现场数据采集系统由温度传感器、压力传感器、煤气报警器、火焰监视器、水位传感器等组成。其中，模拟量输入/输出模块采用西门子的EM235模块，模拟量输入模块采集各种传感器送来的4~20mA信号，模拟量输出模块输出0~10V信号，控制变频器频率。压力传感器、煤气报警器、火焰监视器以及水位传感器是开关量。
执行单元由风机、水泵、变频器和电磁阀等组成。
人机界面采用西门子的TD200，使用十分方便，只要把它通过连接电缆，连接到S7-200上即可。它的用途有：显示信息；设定和修改参数；提供8个自定义功能键；提供密码保护等。
PLC程序用梯形图语言编制，这个程序按照模块化设计，包括初始化、点火、数据采集、数据处理、故障报警与故障处理、停机等程序模块，它们各自的功能是：
初始化模块用来设置初始状态参数。
点火模块用来执行锅炉点火这个特殊动作。
数据采集模块采集各个温度参数，以便作出判断。
故障报警与处理模块是比较重要的一部分，它判断系统是否正常工作，并在出现故障时发出声光报警信号并在人机界面TD200上显示。
数据处理程序模块是最主要的部分。它根据采集到的室外温度、回水温度、炉水温度和出水温度，依据一定的控制算法，控制变频器频率。在其控制算法上，我们选择模糊控制算法。
模糊控制是基于模糊条件语句描述的语言控制规则，根据模糊推理和模糊判决，查询模糊控制表，解模糊，得到精确的控制量。模糊控制器设计为双输入单输出二维模糊控制器。输入量分别是温度的偏差e及偏差变化率ec,输出是变频器频率变化信号u。
其简单过程为：对采集来的数据进行计算，求出e和ec，分别利用量化因子Ke和Kec量化为模糊量E和EC，由模糊判决得到模糊控制变化量U，经比例因子Ku反量化后输出精确输出变化量u。
由于偏差e、偏差变化率ec的论域E和EC只有9级，覆盖域有限，控制显得很粗糙，升温速度较慢，需长时间才能进入稳态，且稳态误差大，虽然增加论域中的元素可提高控制精度，但使计算复杂，且控制效果没有明显增强。为了进一步提高控制质量，减少稳态误差，采用了多级模糊控制器，即参数因子自修正的模糊控制。多级模糊控制器是将e和ec的变动范围分为嵌套的多个层次，各层具有不同论域。当系统轨迹进入某一层时，控制器就采用所在层的范围作为新的论域，并修改偏差e、偏差变化率ec和控制变化量u的量化因子Ke、Kec和比例因子Ku。
