某变电所二次回路设计
摘 要
本论文介绍了某变电所二次回路设计，从设计任务上来看，共分为七大步骤。即，1、电气控制方式选择及确定。2、互感器回路设计。3、主断路器控制及信号回路设计。4、变电站继电保护配置设计。5、进行本变电站高压配电装置的规划设计。6、进行本变电站继电保护设计。7、变电站自动装置配置设计等七大步骤，本论文结合电气的有关规程进行设计。本次设计是我们在校期间进行的最后一个非常重要的综合性实践教学环节，也是我们学生全面运用所学基础理论、专业知识对实际问题进行设计（或研究）的综合性训练，同时还是我们将来走向工作岗位而奠定的基本实践。通过本次设计可以增强我们运用所学知识解释实际问题的能力和创新能力，以便更好地适应工作的需要。其设计内容结合相关的参考文献进行编写，由于水平有限，难免会有错误疏漏之处，请参阅老师多给予批评指正。
关键词： 变电站,电气主接线,电气设备,防雷保护等。
Abstract
This paper introduced the buck, Commissioner of 220 kV electric substation of the preliminary design, design tasks from the point of view, is divided into seven steps. That is, 1, choice of the main transformer substation of the models, capacity and number of Taiwan. 2, the design of the electrical substation main connection of the basic form. 3, a short-circuit current calculation. 4, a major electrical equipment choice. 5, the high-voltage power distribution substation planning and design of the devices. 6, the substation protection and automatic devices of the planning and design. 7, Lightning Protection of the substation planning and design, such as seven steps, this paper with the electrical design on a point of order. The design is in school during the last a very important part of a comprehensive practice teaching, but also full use of our students have learned basic theories, professional knowledge to practical problems to design (or research) integrated training, is also our future
Jobs and to lay the basic practice. Through this design can be enhanced by the knowledge we use to explain the actual capacity and ability to innovate in order to better meet the needs of their work. The design elements associated with the reference to the preparation, the limited level, it is inevitable there will be errors of omission, please refer to the teacher to give more criticism correction.
Keyword: substations, the main electrical wiring and electrical equipment, mine protection.
目 录
摘 要 I
Abstract II
第一部分 引言 1
1.1 变电站概况 1
1.2 二次回路的作用 2
1.3 二次回路的分类和组成 2
1.3.1 控制回路 2
1.3.2 信号回路 3
1.3.3 测量回路 3
1.3.4 调节回路 3
1.3.5 继电保护操作型自动装置回路 3
1.3.6 操作电源系统 3
1.4 对二次回路的基本要求 3
1.4.1 对控制回路的基本要求 4
1.4.2 对测量回路的基本要求 5
1.5 二次回路的发展简史及展望 5
1.5.1 就地分散控制 5
1.5.2 电气集中控制 6
1.5.3 单元控制 6
1.5.4 综合控制 6
第二部分 正文 7
1 断路器控制回路 7
1.1 变电站断路器控制方式 7
1.1.1 变电站断路器控制方式 7
1.1.2 强电控制方式的主要类型 8
1.1.3 解释几种LW2型断路器操作开关的接点形式 9
1.2 对断路器控制回路的要求 9
1.3 断路器控制回路方案比较 10

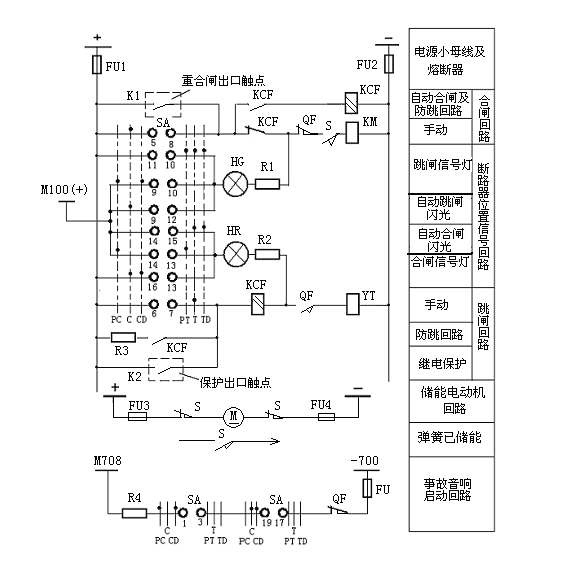

1.3.1 配以弹簧操动机构的断路器控制电路 10
1.3.2 配以电磁式操作机构的断路器控制电路 11
1.3.3 配以CY3液压操作机构的断路器控制电路 13
1.4 220kV变电站主变压器断路器控制回路 14
2变电站继电保护配置 17
2.1 总则 17
2.2 一般规定 18
2.3 安全自动装置 18
2.3.1 一般规定 18
2.3.2 自动投入装置 18
2.4 继电保护的配置 19
2.5 继电保护配置符号 19
2.6 本变电站的保护配置 20
2.6.1 变压器保护装设的原则 20
2.6.2 瓦斯保护 20
2.6.3纵差动保护 21
2.6.4变压器的相间故障后备保护 23
2.6.5接地故障后备保护 23
2.6.6过负荷保护 23
3 电流互感器和电压互感器的设计 26
3.1 互感器的作用 26
3.2 互感器的用途 26
3.3 电流互感器的选择 26
3.3.1 选择依据 26
3.4 电压互感器的选择 28
4自动装置的配置 30
5变电站同期系统电压引入接线图 34
结 论 35
致 谢 36
参 考 文 献 37
参 考 文 献
[1].变电所设计技术规程 (SDJ-79)]
[2].导体和电器选择设计规程 （SDJ6-67）
[3].高压配电装置设计规程 (SDJ5-85)
[4].继电保护与自动装置技术规程 (SDJ6-76)
[5].电力设备过电压保护设计技术规程 (SDJ7-79)
[6].发电厂变电所电气接线和布置 （上、下册）
[7].电力工程电气设计手册 （上、下册）
[9].范锡普.《发电厂电气部分》第二版 .中国电力出版社,1985
[10].何仰赞,温增银 .《电力系统分析》华中科技大学出版社 ,2002
[11].电气设备实用手册 （上、下册）
[12].电工产品目录 （第九册、第十一册、第十五册）
[13]. 李俊年.《电力系统继电保护》.中国电力出版社
[14].戈东方.《电力工程电气设备手册》（上、下册）中国电力出版社1989、12
[15].钟大文.《电力工程电气设备手册》 水力电力出版社1989
[16].丁毓山《变电所设计》 辽宁科学技术出版社1993、6
[17].《LW11系列SF6断路器选用手册》 沈阳高压开关厂1995
[18].《高压隔离开关选用手册》 沈阳高压开关厂1995
[19]. 东北电力设计院《电力工程设计手册》上海人民出版社1993
