红外遥控电风扇
摘要：这是一种智能红外遥控电风扇设计方案的介绍说明书。它具有三级调速，遥控等多项功能。以AT89C51单片机作为控制核心，让电风扇具有三级风速调节，模拟自然风、红外遥控等。
关键词：AT89C51单片机；遥控；调速
Infrared remote control fans
Summary: This manual is to introduce an intelligent infrared remote control fan design. It has three control, remote control and many other features. In AT89C51 microcontroller as the control, so fans have three speed adjustment, simulation of natural wind, infrared remote control.
Keyword: AT89C51 microcontroller; remote control; Speed.
1 引言 1
2 系统方案设计 2
3分电路设计和论证 3
3.1 AT89C51的介绍 3
3.2 单片机最小系统电路 5

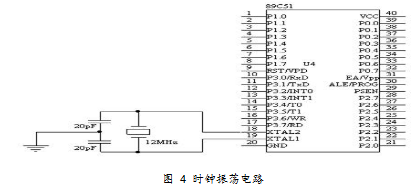

3.2.1时钟振荡电路 6
3.2.2复位电路 6
3.3红外线发射装置 7
3.4红外线接收电路的设计 9
3.5电机控制电路设计 10
4 软件设计 15
4.1程序流程图 15
4.1.1系统主程序流程图 15
4.1.2子程序流程图 15
4.2程序 17
4.2.1主程序 17
4.2.2子程序 18
5 软硬件系统的调试 20
6结论 21
7参考文献 23
1 引言
随着生产力的进步和电子产业的蓬勃发展，人们对生活品质和生活质量的要求也在提高，传统的电子产品已经不能满足现在人们的物质需求。电子工业的蓬勃发展也推动着电子工业的技术水平和生产力飞速提高。电子产品越来越精良高效、高可靠性。由于地区经济发展程度和人均收入的因素，家庭消费水平的限制，电风扇在三四级城市和乡村未来一段时间内还会拥有市场的一部分份额.电风扇操作简单、便捷、方便携带和运输等优点更容易被农村地区人群接受。而且相对于空调来说，电扇功率小、耗电低，更加的节能环保。因为电风扇的功率小所以不会产生过多的费用。这些优点对于夏季供电不足或经济不发达地区是很有市场的。现在市场上的电风扇品牌、种类繁多，但他们的功能过于简单，相对于老式电风扇也没有什么革新，这是不符合人们对舒适生活的要求的。为让电风扇在市场中能有一席之地，必须使它在技术水平、科技含量上有所提升，安全性也大大提高，在现有市场上多功能电风扇的基础上，本文结合实际 ，利用单片机和无线通信等技术，运用到电风扇中，让电风扇的开关和调档都可以通过远距离遥控实现。无线遥控电风扇可以更好地为人们服务也符合了人们对舒适生活的要求，电风扇的智能化、无线遥控的特点，从而占有更多的市场份额。
2 系统方案设计
本电风扇调速器可实现如下功能：
(1)风扇可以遥控开关。
(2)从低到高3个档位的风速。
(3)电风扇的三个档位可切换成高、中、低三个自然风模式。
硬件部分在红外遥控电风扇系统是很重要的，它性能的好坏，对整个系统的性能有很大的影响。
中央处理部分：是控制系统的中心。它以AT89C51为核心，AT89C51里面包括了定时器、程序存储器、数据存储器、时钟电路等硬件，硬件，达到控制系统的需求，使用单片机AT89C51，不用外接其它芯片。紧凑的系统结构，使它抗干扰性高，调试程序时可反复擦写，价廉而优。
机电调速部分：单片机调控双向可控硅上导通角，改变电风扇的输入电压，使电风扇可以进行三级风速调节和自然风的模拟。
功能输入部分：通过按键产生的信息由红外遥控器里面红外编码芯片发出不同的脉冲序列，对应相不同的数据信息信号，信号到达接收器后解码出相应信息并传递给单片机，单片机根据信息控制电扇产生相应的风速或模式。
控制输出部分：发送单片的的控制信息内容，让电风扇进行三级风速调节或自然风的模拟 。
本控制系统以AT89C51为核心，如图1所示：
7参考文献
[1] 闵士清，BA8206B电风扇控制器 [J] 家用电器，1997.( 6)，20-21
[2] 范爱香, 用计算机与I／O接口技术设计电风扇控制器 [J] 电脑开发与应用, 2008,21(12), 71-71
[3] 李学龙, 使用单片机控制的智能遥控电风扇控制器 [J] 电子制作, 2003.(9), 13-15
[4] 王会明 侯加林, 智能电风扇控制器的研制 [J] 电子与自动化, 1998,27(5), 25-26
[5] 李有安 赵法起, 简单实用的电风扇节能调速器设计 [J] 山东农业大学学报：自然科学版,2001,32(3), 356-360
[6] 叶世颂, 用AT89C系列单片机实现遥控电风扇 [J] 北京电力高等专科学校学报：自然科学版,2010,27(6), 60-61
[7] 张继辉, 基于AT89C2051单片机的电风扇“阵风／连续风”定时开关 [J] 电子制作2004(8), 32-34
[8] 刘进山, 基于MCS-51电风扇智能调速器的设计 [J] 电子质量,2004(10), 71-72
[9] 杨德富, 用单片机做智能定时器 [J] 无线电,2007(6), 12-13
[10]范灵芝, 基于单片机的无线温控电风扇调速器设计 [J] 中国电子商情：通信市场,2009(2), 321-325
[11] 丁建军, 基于AT89C51的智能电风扇控制系统 [J] 湖北工学院学报,2003,18(2),60-61
[12] Won-Youl Choi . Jong-Oh Kim, Two-axis micro fluxgate sensor on single chip [J] Springer-Verlag, 2006(12)352-356
[13] M Kandler, Y Manoli, W Mokwa, E Spiegel and H Vogt, A miniature single-chip pressure and temperature sensor,[J] Printed in the UK 1992(2)199-201
