基于AT89C51单片机智能红外遥控电风扇三级调速系统的设计
摘要：本设计主要介绍了一种智能遥控温控电风扇的设计方案。它具有多级调速，定时，遥控，温度控制等多项功能。以AT89C51单片机作为控制核心，以实现电风扇的三级速度调节，模拟自然风、睡眠风等。使用温度传感器DS18B20，实现电风扇的温度调节。
关键词：AT89C51单片机；无线通信；温度传感器
1 引言
随着电子制造业的不断发展，社会对生产率的要求越来越高，各行业都需要精良高效、高可靠性的设备来满足要求。作为一种老式家电，电风扇具有价格便宜、摆放方便、体积轻巧等特点。由于大部分家庭消费水平的限制，电风扇作为一个成熟的家电行业的一员，在中小城市以及乡村将来一段时间内仍然会占有市场的大部分份额，但电风扇功能简单，不能满足智能化的要求。为提高电风扇的市场竞争力，使之在技术含量上有所提高，而且更加安全可靠，在现有市场上多功能电风扇的基础上，本文结合实际，利用单片机、传感器和无线通信等技术，将无线遥控、温度检测、自动调档等功能引入到普通电风扇中，使其具有远距离操作，自动感温调档，定时开关机等功能，使电风扇更加智能化和人性化，从而获得更大的市场空问。
2 系统方案设计
本电风扇调速器可实现如下功能：
(1)具有2种控制模式：手动控制和自动控制。
(2)风速设为从低到高3个档位。
(3)当处于手动控制模式时，可以手动控制档位，手动控制电风扇的开启或关闭。自动控制模式： 当温度每降低2℃则电风扇风速自动下降一个档位：当温度每升高2℃则电风扇风速自动上升一个档位。
(4)用户可设定开关机时间和定时时间。

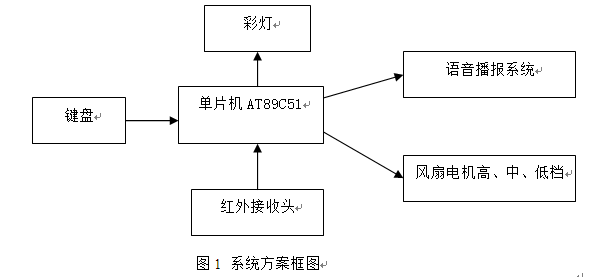

硬件部分是整个系统的重要部分，硬件部分设计质量的好坏影响到整个系统的性能。本控制系统以AT89C51为核心，主要部分构成见图1所示：
中央处理部分：是整个控制系统的核心。AT89C51内部已包含了定时器、程序存贮器、数据存贮器等硬件，其硬件能符合整个控制系统的要求，可采用单片AT89C51，不需要外接其它芯片。整个系统结构紧凑，抗干扰性强，并且性价比高。
电机调速部分：通过单片机控制双向可控硅的导通角来调节电风扇的输入电压，以实现电风扇的无级速度调节，模拟自然风、睡眠风等。
功能输入部分：功能输入部分包括遥控功能输入和键盘功能输入。遥控功能输入是通过红外线发送和接收装置，实现各种功能的输入。键盘采用独立式键盘结构，通过键盘扫描实现功能的输入。
控制输出部分：将单片机的处理结果进行输出，并产生相应的控制以实现各种功能。
