于PLC的集中供料控制系统设计
摘要：随着社会的发展，企业的规模也随之扩大，对原料的需求量大大提高，传统的供料是一种半自动化的系统，已经满足不了企业的需要。
对传统供料控制系统进行了认真的分析与研究后，结合相关理论和技术，制定出一套由PLC为控制核心的集中供料控制系统。该控制系统运用皮带运输大大提高了工作效率，采用PLC编程控制大大提高了程序的可维护性和可靠性，具有高精度、低成本、抗扰能力强、低损坏率、操作保养简易等特点，有优良的应用价值，广泛运用在化工、建材、冶金、钢铁、煤矿等工业生产。
关键词：PLC；控制系统；集中供料
The design of control system of centralized supply based on PLC
Abstract: With the development of the society, the scale of the enterprise also has increased, the demand for raw materials is greatly increased, the traditional feeder is a kind of half automation system, already can't satisfy the needs of the enterprise. The traditional feeding control system has carried on the earnest analysis and research, combined with the related theory and technology, develop a set of controlled by the PLC as the control core of concentrated feed system. The control system using belt transport has greatly increased the work efficiency, adopt PLC programming control greatly improves the maintainability and reliability of the program, high precision, low cost, fear interference ability, low fault rate, maintenance simple and easy operation etc., has a good application value and is widely used in chemical industry, building materials, metallurgy, steel, coal mines and other industrial production.
Keys: PLC; control system; centralized supply
目 录
摘要 I
第1章 绪论 1
1.1 项目提出的背景 1
1.2 项目的意义 1
第2章 可编程控制器概述 2
2.1 可编程控制器的发展 2
2.2 可编程控制器的基本组成和工作原理 3
2.2.1 PLC的基本组成 3
2.2.2 PLC的工作原理 5
2.3 可编程控制器的特点 7
第3章 系统硬件 8
3.1 PLC 8
3.1.1 PLC的选型 8
3.1.2 三菱FX2N系列可编程控制器简介 8
3.2 皮带机 8
3.3 电动机 9
3.3.1 电动机的选型 9
3.3.2 三相异步电动机简介 9
3.4 跑偏开关 10
3.5 拉绳开关 10
3.6 振动给料机 11
第4章 系统设计 12
4.1 工艺流程及控制要求 12
4.2 I/O分配表 14

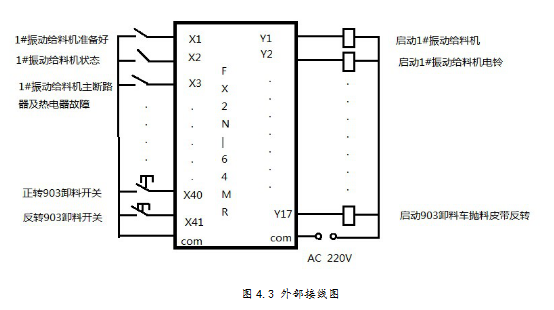

4.3 外部接线图 15
4.4 梯形图设计及过程分析 15
总结与致谢 18
参考文献 19
附录 20
第1章 绪论
皮带运输是一种长距离、大批量、高速运输货物原料的运输体系。皮带传输系统因其结构简单，使用方便，造价低廉，被广泛应用于工业生产中，如冶金、煤炭、港口、建筑、食品加工等。随着生产规模逐渐扩大，原料需求量逐渐提高，对供料系统的高效运输能力要求越来越高。
1.1 项目提出的背景
传统的供料控制系统是一种基于继电接触器人工手动方式的半自动化系统。现场环境非常糟糕，设备损伤大，使设备通常会出现一些故障，例如皮带跑偏，打滑和撕碎等等。供料系统因为处在同一个电网中，设备不能在同一时间启动，必须按顺序启动和停止。如果供料系统在运行过程中某单体设备出现故障，则该设备及应按顺序停止的设备同时停止，并给出故障指示信号供工人们能够快速准确的找出故障位置并排除故障，用来减少供料系统设备维修时间。随着生产规模的快速扩大，供料控制系统的作用日益突现，而传统的控制系统必将无法满足冶炼厂的需要，因此需要对传统的供料系统进行改造。
1.2 项目的意义
当今世界是一个信息技术高度发展的世界，信息贯穿社会的每个角落，现代化的工厂。建立全自动化的供料系统，不仅可以让工人从恶劣的环境中、繁重的劳动中解放出来。而且可以通过建立控制网络将相距较远的各输煤机架控制器相连，实现信息的相互传递，不仅保证了控制的时实性，可靠性，同时便于未来厂级或车间级的管理。
近些年来，随着计算机技术、微处理器和过程自动化控制理论的飞快发展，可编程控制器性价比得到大幅提高，并很快得到了广泛应用。可编程控制器具有信息存储、逻辑判断、快速、精确和自动化程度高等优点。把计算机技术应用在工业控制系统中，既可以大幅度地改善劳动条件，提高劳动效率，提高热效率，降低成本，节约能源，又具有性价比高、使用方便、结构简单的优点。所以，可编程控制器已成为工业自动化控制的有力工具，是工业自动化的发展方向。
参考文献
[1] 杨思国，江力.可编程控制器应用教程[M].合肥工业大学出版社，2008.
[2] 史国生．电气控制与可编程控制器[M].化学工业出版社，2010.
[3] 高钦和.可编程控制器应用技术与设计实例[M].人民邮电出版社，2004.
[4] 宋伯生，陈东旭.PLC应用及实验教程[M].机械工业出版社，2006.
[5] 宋伯生.PLC编程实用指南[M].机械工业出版社，2006.
[6] 胡学林.可编程控制器应用技术与设计实例[M].人民邮电出版社，2005.
[7] 丁炜.可编程控制器在工业控制中的应用[M].化学工业出版社，2005.
[8] 张凤珊.电气控制及可编程控制器[M].中国轻工业出版社，2003.
[9] 王也仿.可编程控制器应用技术[M].机械工业出版社，2002.
[10] 戴一平.可编程控制器技术及应用[M].机械工业出版社，2005.
