基于PLC的楼宇恒压供水控制系统
摘要：本课题基于小区居民楼的日常实际供水需求，构建了一套由可编程序控制器（PLC）、变频器、压力传感器、水泵机组组成的变频恒压供水系统，且在此基础上用组态软件在后期配以控制管理界面从而使整个控制系统可控、可视、可调，易于日常使用。本课题所设计的变频恒压供水系统利用变频器对三相异步水泵电机进行变频调速，从而使系统变频循环。PLC利用压力传感器传输而来的压力信号与设定值比较并进行PID计算，来控制变频器自身的输出电压和频率。通过变频器的输出电压和频率的改变从而控制供水量，最终使用户管网的水压达到恒定。通过以上步骤从而最终实现变频恒压供水系统的基本要求。
关键词：变频调速；PLC；恒压供水，组态
The development of constant pressure water supply system
based on Programmable Logic Controller
Abstract：This paper based on the floor area residents daily actual water demand to construct the set by the programmable logic controller (PLC), transducer, pressure sensor, a water pump unit is composed of variable frequency constant pressure water supply system and on this basis with configuration software in later to control the interface management so as to make the whole control system is controllable, visual, adjustable, easy for everyday use.The variable frequency constant pressure water supply system designed by this paper uses the frequency converter to carry on the frequency conversion speed regulation to the three phase asynchronous water pump motor, thus causes the system frequency conversion cycle. PLC compared with the set value and the pressure signal transmitted by the pressure sensor, the PID calculation is carried out to control the output voltage and frequency of the inventor The change of output voltage and frequency of the frequency converter can change the speed of the pump motor, thus the water supply can be changed, and the water pressure of the pipe network is constant, so that the constant pressure water supply system can be realized.
Key words: PLC；Variable frequency speed regulation；Constant pressure water supply；Configuration
目 录
第一章 绪论 2
1.1前言 2
1.2恒压供水系统控制方式 3
1.3变频恒压供水系统节能的原理 4
第二章 恒压供水系统方案论证 6
2.1恒压供水系统的理论分析 6
2.2恒压供水系统主要工作过程及步骤 7
2.3恒压供水系统方案确定 8
第三章 恒压供水系统的硬件设计 9
3.1系统电气原理图及分析 9
3.2 设备选型 12
3.3 PLC及其模块的选择及功能 13
3.4 变频器的选择及其主要控制方式 14
3.5 压力传感器的选择 14
3.6 扩展模块输入输出值的转换 14
第四章 恒压供水系统的软件设计 15
4.1 PLC编程软件及部分程序 15
4.2变频器的参数设置 21

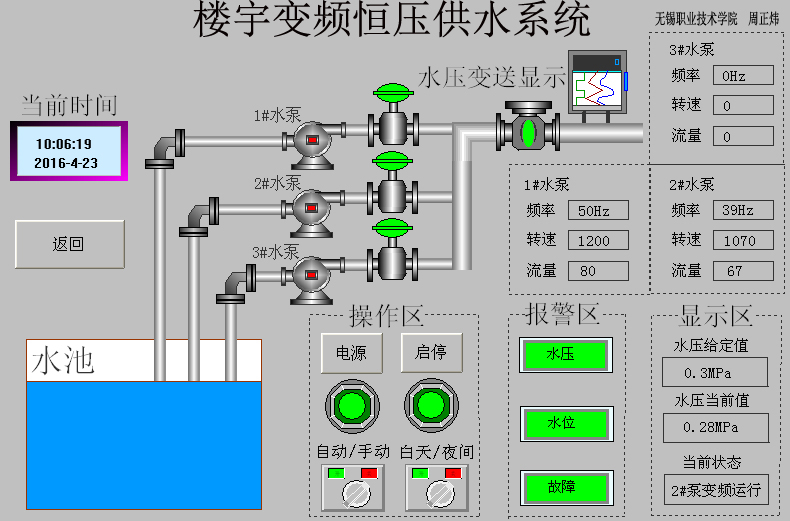

第五章恒压供水系统监控界面 22
第六章第六章 致谢 26
第七章 参考文献 27
附录
参考文献
1.交流调速系统及应用/黄麟主编-大连：大连理工大学出版社，2009，5
2.自动控制原理及系统/孔凡才主编-北京：机械工业出版社，2007，3
3.电机与电气模块化实用教程/谢敏玲、陆松春主编-北京：中国水利水电出版社，2009，5
4.现场总线技术及应用/郭琼、姚晓宁主编-北京：机械工业出版社，2014，7
5.PLC应用技术/郭琼主编-北京：机械工业出版社，2009，9
6.西门子S7-200 PLC体系结构与编程/赵景波、田艳兵、谭艳玲编著-北京：清华大学出版社，2012，3
7.西门子S7-200 PLC的实践与应用/赵景波、阿伦、李杰臣主编著-北京：机械工业出版社，2012，2
8.电气可编程控制原理与应用（S7-200 PLC）/王阿根编著-北京：电子工业出版社，2012，7
9.过程控制技术/王爱广、黎洪坤主编-北京：化学工业出版社出版社，2009，5
10.电气控制与可编程控制技术及其应用/郁汉琪编著-南京：东南大学出版社，2005，3
11.彭作衍．西门子S7-200型PLC一拖三变频恒压供水设计工艺[J]．自动化电气设备．2011（07）
12.刘学林、徐军峰．基于PLC的变频恒压供水系统设计[J]．电子制作．2014（08）
13.于宏仪．基于PLC的变频恒压供水系统在小区供水上的应用简析[J]．商品与质量·建筑与发展．2014（10）
