如何用Proteus软件做温湿度控制系统的仿真?
Proteus软件简介
Proteus是全球出名地EDA仿真软件,Proteus从原理图绘制、编译调试代码到单片机与外部电路同时仿真,只需要一键单击开始按钮即可切换到PCB设计,从而达到了从想象中地设计到实物设计。是当前全球独一无二地将三种软件合一地设计平台,三种软件分别是电路仿真软件,以及PCB设计软件,还有虚拟模型仿真软件。Proteus处理器模型有很多种,例如8051、8086和ARM等,并还在不停添加别地类型处理器模型。Proteus软件也具有其它工具软件地功能:SPICE电路仿真、PCB自动或人工布线、原理布图等。Proteus还具有互动地电路仿真、仿真处理器以及其他外围电路等革命性地特点。
湿度检测仿真

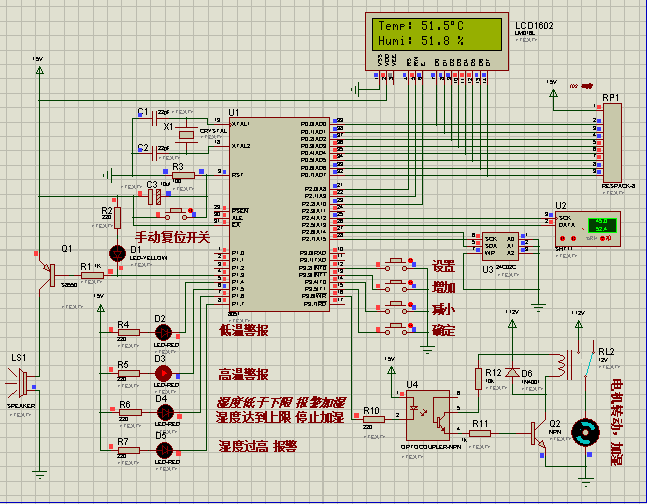

当实时测量湿度大于所设置的湿度上限时,D5灯亮,蜂鸣器报警。
当湿度小于下限时,如图6.2所示
6.3 温度检测仿真
当温度超过上限时,如图6.3所示
