摘    要
无线报靶系统的主要信号处理过程包括:信号的放大、编码和数据传输。信号由光电探测器检测后传送到相应的放大电路,放大电路采用集成运算放大器。按原先对光电探测器的编码规则采用多路优先编码器对信号进行编码。最后把编码值以串口的形式传送到计算机,利用计算机的强大功能对报靶结果进行各种处理。与计算机之间的串行数据传输由89C2051单片机实现。89C2051单片机的程序,使用keil编译器进行设计和调试完成,其主要功能是控制数据的串行传送,实现与计算机的串口通信。该信号处理系统实现了对信号的良好检测。与计算机之间的串口通信可以实现数据在计算机上的显示、统计、储存等功能,为报靶者提供非常直接、准确的报靶结果,有利于提高报靶效果。

关键词:无线报靶;信号处理;信号编码;串行传输



目录
1  引言 3
2  电子电路的虚拟设计及仿真 5
2.1  电路虚拟设计及仿真的意义 5
2.2  系统虚拟设计所用软件简介 5
3 系统综述 15
3.1  系统设计简介 15
3.2  系统功能概述 16
4  方案比较与论证 18
4.1  激光网格的设计 18
4.2  激光检测元件选择 20
4.3  数据采集电路的设计 24
4.4  通信模块的设计 25
4.5  人机界面的设计 27
4.6  本章小结 29
5  系统硬件设计 30
5.1  激光信号检测和采集模块 30
5.2  液晶显示模块 33
5.3  串行通信模块 36
5.4  声音提示模块 38
6  系统软件设计 39
6.1  程序总体设计思路 39
6.2  系统子程序清单及其注释 39
7  总结 46
附录A  系统主程序清单及其注释 47
附录B  系统仿真图 54
附录C  系统原理图 55
附录D  系统PCB图 56

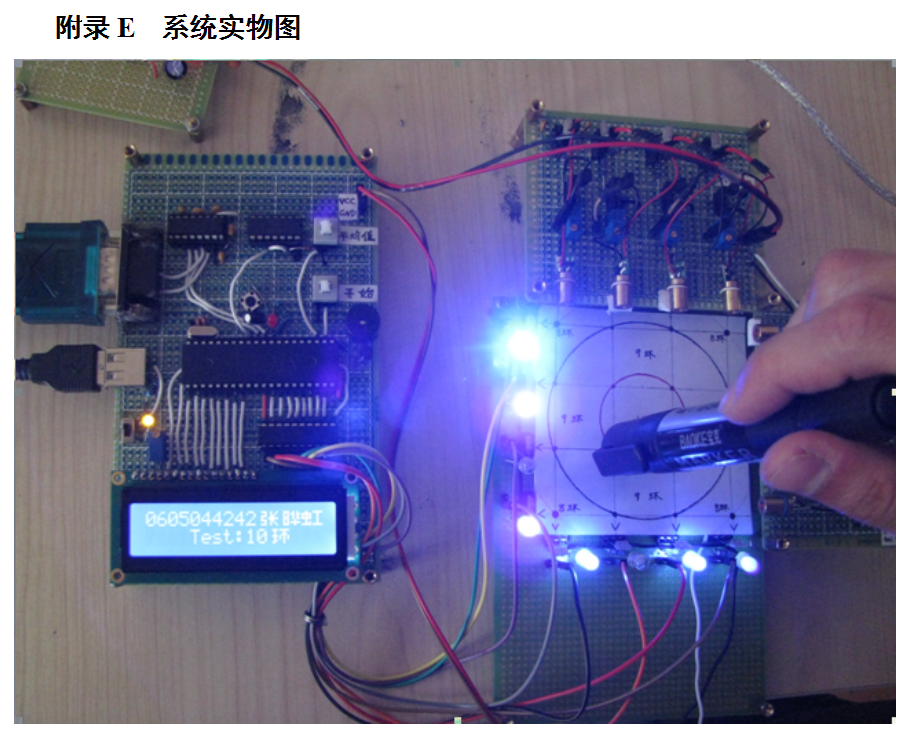

附录E  系统实物图 57
参 考 文 献 58
致    谢 60



1  引言
目前的射击打靶训练,基本以实弹训练为主,国防开支大,危险系数高。传统的报靶方法是人工报靶,由报靶员根据经验确定靶数,带有很大的个人主观因素,可靠性、公正性差,效率低。因此有必要研制一种切合部队实际的,在非实弹射击条件下进行射击精度训练的打靶训练器,这样既能保证部队训练质量又能减少弹药消耗、节约国防费用,具有重大的国防意义。
以光代弹,可以模拟多种武器的射击情况,并可检验射击效果。这种新型的部队训练模拟器材是部队训练器材的一次革命,是和平时期部队训练的有效手段之一。一些发达国家,如美国、英国、德国等都在积极进行激光射击模拟训练器材的研制,并已开发出多种系列产品,其中最突出的是美国的“米勒斯”系列,它可模拟36种武器,性能好、准确而且逼真,大大推动了部队的训练工作。
八十年代以来,我国也有单位在进行激光模拟训练器的研究和探索,将激光射击模拟器用于部队训练,取得了很好的训练效果,提高了部队的战斗力。但在可靠性和数据处理等方面尚有许多技术问题有待改进,主要是以下几点:激光光斑太大,与实际步枪子弹口径7.62mm相差太多;探测器数量少会导致设计精度不高;探测器数量多会使得价格昂贵,无法推广;只能粗略指示命中与否,不能准确显示命中靶环环数和方位。因此,我们拟从这些方向作进一步的研究探索。
本设计采用半导体激光器和半导体面阵列探测器来模拟子弹射击和射击靶标,具有模拟逼真,精度高等特点。主要从信号处理部分来设计实现激光打靶系统,每次射击能精确的显示5-10环的结果及脱靶情况,每个环数又可分为八个偏移方向。该系统简单实用,既能保证训练的质量又能减少弹药的消耗,是理想的公安、军队等部门训练使用的模拟打靶系统。


参 考 文 献
[1]  张军,徐琰.自动报靶系统的研究进展.激光与红外,2006,12:1153-1154.
[2]  韩丙辰.CCD光幕靶交汇测量精度研究[J].科技情报开发与经济,2005,15(8):173-174.
[3]  张伟,高航.基于图像处理技术的自动报靶系统设计和实现[J].南京航空航天大学学报,2000,32(6):691-692.
[4]  魏志华,信思金.一种自动报靶系统的设计[J].武汉理工大学学报,2005,27(2):178-179.
[5]  喻俊志.激光测速靶系统的优化设计.华北工学院硕士学位论文.太原:中北大学,2001.
[6]  Xiao-Bing. Follow me with the microcontroller. Beijing: Beijing University of Aeronautics and Astronautics Press.2002.8
[7]  赵冬娥,周汉昌.基于大面积激光光幕的弹丸速度测试技术研究.测试技术学
报.2005、4:416-419.
[8]  舒砚.光电自动报靶原理样机的设计与实现.兵工自动化,2009,8:65.
[9]  Zhao Xiaoan. MCS-51 microcontroller theory and applications. Tianjin: Tianjin University Press. 2001.3
[10] 张明熙.激光坐标定位法在自动报靶系统中的实现[J].计算机工程,2004,30(12):527-528.
[11] 丁俊华等.激光原理及应用.北京:清华大学出版社,1987:13-15.
[12] 杜宝勋.半导体激光器原理.北京:兵器工业出版社,2001:3-75.
[13] 付家才. 电工电子实践教程. 化学工业出版社.2003
[14] 张洪乐,杜阳光.基于TRF6900芯片的红外线矩阵坐标式自动报靶装置.现代电子技术,2009,9:41-44.
[15] Hsia Kai-keung. Microcontroller tutorials and practice test. Beijing: Beijing University of Aeronautics and Astronautics Press.2001
[16] Chen Zhiqiang Hu Hui. Microcomputer application system design guide to practice. Self-compiled teaching materials.1997
[17] 辛肖明.无线数据传输系统的设计,北京理工大学学报,1994,14(1)59- 63.
[18] 阎石. 数字电子技术基础(第四版).高等教育出版社.2004
[19] 李朝青.单片机原理及接口技术.北京:北京航天航空大学出版社,2005年
[20] 楼然苗,李光飞.51系列单片机设计实例.北京:北京航空航天大学出版,2003
[21] 王远.模拟电子技术.北京:机械工业出版社,2000:80-131.
[22] 高海生,杨文涣.单片机应用技术大全.成都:西南交通大学出版社,1996:193~197
[23] 刘文涛,基于C51语言编程的MCS-51单片机实用教程.北京:原子能出版社,1997:101~105
[24] ShlomoLev.Combat,Simulation method and system utilizing lasers with wireless activation[P],United States Patent,5892221,1999
[25] WilliamStallings.Wireless Communications and Networking,Prentiee Hall,2002.
[26] Yukihiro Y. Opt.and Lasers in Eng.1991、14:29.
[27] Xu Huimin, An Dening. Single-chip micro-computer interfaces and application of principles. Beijing: Beijing University of Posts and Telecommunications Press.1996
