基于蓝牙遥控的多功能智能小车设计

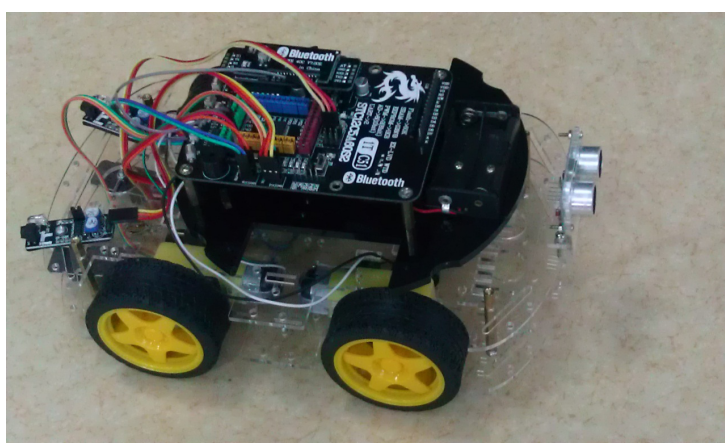

摘要：无线遥控的机器人小车在危险环境作业、人员搜集等应用中可发挥特殊的作用。本次毕业设计选择基于蓝牙遥控的多功能智能小车为对象。设计了该系统的硬件电路原理图和PCB图，控制系统以STC89C52单片机为主控芯片，采用L298N为电机驱动芯片、蓝牙无线遥控模块、红外光电传感器模块、超声波发射与接收模块等构成外围扩展电路。将自制的控制电路、控制程序和四轮小车机械结构相结合，制作多功能机器人小车。实验调试实现了智能小车的蓝牙无线遥控、自动避障、自动循迹等功能。
关键词:单片机 ；蓝牙遥控 ；PWM调速；光电传感器
Development of a smart remote control vehicle based on blue-tooth communication
Abstract: Wireless remote control robot car could play a special role in the hazardous environment operations and search & rescue personnel. A multi-function smart car with bluetooth remote control is selected as my graduation thesis subject. The design of the system hardware circuit schematic and PCB diagram is present in paper. The control system circuit is mainly consist of a STC89C52 MCU as the main chip, as well as a L298N chip for motor driving, a bluetooth wireless communication module for remote control, a infrared photoelectric sensor module for object detection, a ultrasonic transmitter and receiver module for distance measurement. The smart car is implemented by the combination of the self-control circuit, the control program code and four-wheel car mechanical structure. Experimental tests showed that some functions such as Bluetooth wireless remote control, automatic obstacle avoidance, automatic tracking route, auto-sensing objects and auto-detecting distance were completely achieved in the smart car.
Keywords: Single Chip Microcomputer; Blue-Tooth Remote control; PWM Speed Regulation; Optical Electronic Sensor
目录
第一章 前言 1
第二章 方案比较与论证 2
2.1总体方案设计 2
2.2无线模块设计 3
2.3显示模块设计 3
2.4调速模块设计 6
2.5循迹模块设计 7
2.6避障模块设计 8
第三章 智能车机结构分析 9
3.1底板设计 9
3.2 电机与底板的连接支架设计 10
3.3整体装配图 11
第四章 控制系统电路设计 12
4.1 MCU的选型 12
4.2 电机驱动电路设计 14
4.3 显示电路设计 16
4.4 蓝牙模块设计 18
4.5 电源电路设计 20
4.6 PCB图设计 21
第五章 蓝牙遥控小车程序设计 24
5.1主程序设计 24
5.2电脑端蓝牙控制软件的设置 26
5.3蓝牙模块参数设置 27
第六章 调试结果分析 31
6.1 各模块功能调试 31
6.2 总结 35
致谢 36
参考文献 37
附 录A 38
附 录B 39
第一章前言
随着汽车工业的迅速发展，关于汽车的研究也就越来越受人关注。遥控小车起源于美国，由于政府对无线遥控小车研发的资助以及相关资助的推动作用，日本、美国、德国等工业大国在遥控小车技术上占据着明显优势。我国的无线遥控小车研究工作始于20世纪中后期，在国家的863、973等技术发展计划的重点支持下，国内已大范围地进行无线遥控小车的研究。全国电子大赛和省内电子大赛几乎每次都有智能小车这方面的题目，全国各高校也都很重视该题目的研究，但是与国际先进还存在一定的差距。可见其研究意义很大。本设计就是在这样的背景下提出的。设计的智能电动小车能够实现无线遥控，串口通讯，实时检测速度，避障碍等功能。无线遥控实现方法包括蓝牙、红外、射频几种，其中蓝牙技术具有一定优势，目前在信息家电方面应用正在铺设。各种家电共用遥控，并可组网与公众互联网相接，共享有用信息。目前蓝牙技术实现无线遥控的短板在于传输距离短和芯片价格高方面。但随着科技发展，这些问题正在逐步得以解决。 无线遥控机器人有着广阔的应用前景。
根据题目的要求绘制电路原理图和PCB图，制作电路板；在Keil C编译环境下编写控制程序并调试，确定如下方案：在蓝牙无线遥控的基础上，加装光电红外传感器、光敏电阻、温度传感器，实现对电动车的速度、位置、运行状况、运行环境的实时监测，并将测量数据传送至单片机进行处理，然后由单片机根据所检测到的各种数据，对电动车经行对应的控制并将计算出的数据送至上位机显示，实现真正的实时监控。
本次设计可以对电动车的运动状态进行实时监控，可满足对系统的各项要求。本设计采用STC系列中的STC89C52单片机。以单片机为控制核心，利用传感器检测道路上的各种信息，控制电动汽车的无线遥控、自动避障、自动寻迹、寻光、自动测温等功能。
参考文献
1 何立民,单片机应用系统设计[M],,92京：航天航空大学出版社，44～57
2 李广弟,单片机基础[M],北京：北京航空航天大学出版社,2001年
3 何希才,新型实用电子电路400例[M],电子工业出版社,2000年
4赵负图,传感器集成电路手册,第一版[M],化学工业出版社,2004年
5张毅刚,彭喜元,新编MCS-51单片机应用设计,第一版[M],哈尔滨工业大学出版社,2003年,24～27,410～416
6马长芳，资丽芳，通信原理[M]，北京：科学出版社，2005年
7陈万寿，通信电源系统[M]，北京：人民邮电出版社，2008年11月
8富军，单片机开关电源，北京：电子工业出版社，2007年7月
9Michael Miller,蓝牙技术起跳，北京：电子工业出版社，2002年1月
10郭洁，蓝牙技术原理与协议，北京：北京交通大学出版社，清华大学出版社，2002年8月
11李永龙，李祖枢，王牛.直流电机双闭环调速系统(DLM)的建模与辨识[J]，控制理论与应用，2008,25（6）：78-85
12王洪锋，夏明飞，王坚.单片机与微机的远距离串行通信[J]，电力自动化设备，2002,22（5），59-67
13蔡自兴.智能控制及移动机器人研究进展[J]，中南大学学报，2005,36（5），121-127
