丰县人民医院综合布线工程方案设计
摘要：本工程建筑共五层，楼内需安装网络信息插座和语音信息插座的房间有:手术室、门诊、观察室、急诊室、病房、值班室、隔离室、会议室、药房、挂号室、X光室、护士站等。其中网络187个信息点位、语音98个信息点位、无线路由器34个；无线网络设置为两个房间共用一个无线路由器、护士站单独用一个。本工程设计内容包括安装机柜、机柜内安装配线架、机柜内布放跳线、安装桥架、桥架内布放线缆、预埋线管、线管内穿线、安装信息插座、安装无线路由器、布放光纤、布放尾纤、安装光耦合器、安装交换机。
关键词：综合布线、线缆、信息插座
Design of General Cabling Project in Fengxian People's Hospital
Abstract: There are five floors in this project. The rooms that need to install network information socket and voice information socket in the building are: operating room, outpatient clinic, observation room, emergency room, ward, duty room, isolation room, meeting room, pharmacy, registration room, X-ray room, nurse station, etc. Among them, network 187 information points, voice 98 information points, wireless router 34; wireless network is set up to share a wireless router in two rooms, and nurse station is used separately. The project design includes installation of cabinet, cabinet installation wiring rack, cabinet layout jumper, installation bridge, cabling layout in the bridge, embedded pipeline, pipeline threading, installation of information socket, installation of wireless router, placement of optical fibers, placement of tail fibers, installation of optical couplers, installation of switches.
Key words: integrated wiring; cable; information socket
目 录
第一章 概述 1
1.1工程概况 1
1.2设计目标 2
1.3设计原则 2
1.4需求分析 3
1.5设计依据 3
第二章 方案设计 4
2.1点位设计 4
2.2总体方案设计 4
第三章 系统设计 5
3.1工作区设计 5
3.2系统设计 5
3.3弱电间设计 6
3.4干线子系统设计 8
3.5设备间设计 8
3.6建筑群子系统设计 10
第四章 工程设计 11
4.1缆线敷设 11
4.2机柜和配线架安装 11
4.3信息插座安装 11
4.4桥架安装 11
第五章 设备选型和造价 12
5.1材料选型 12
5.2造价 15
总结 19
致谢 20
参考文献 21
附 录 22
第一章 概述
1.1工程概况
综合布线技术是一种信息传输技术。它是将所有电话、图文、图像及多媒体设备的综合布线（或组合）在一套标准的布线系统中，实现了多种信息系统的兼容、共用、互换和互调性能。它使语音、数据、图像等信息在建筑物内或建筑群间传输，满足人们在建筑物内的各种信息要求。它是在建筑物与建筑群环境下的一种信息传输技术，也是智能建筑弱电技术主要技术之一。
综合布线系统和建筑物自动化系统密切相关。传统布线如电话、计算机局域网都是各自独立的。各系统都是由不同的厂商设计和安装，传统布线采用不同的线缆和不同的终端插座。而且，连接这些不同布线的插头、插座及配线架均无法互相兼容。办公布局及环境改变的情况是经常发生的，需要调整办公设备或随着新技术的发展，需要更管设备时，就必须更换布线。这样因增加新电缆而留下不用的旧电缆，天长日久，导致了建筑物内一对对杂乱的线缆。造成很大的隐患。维护不便，改造也十分困难。
随着全球社会信息化与紧急股几乎的深入发展，人们对信息共享的需求日趋迫切，就更加需要能适用的布线方案。
布线这个行业，虽然它只是一个配线系统，从以前的电话对绞电缆配线系统到今天的结构化综合布线系统，对建筑智能化的建设影响最大，而且正向智慧型居住区、社区、城市延伸，以至现在的数据中心领域。它是智能化系统中最基本的组成系统，也是不可缺少的信息通信基础设施，是一切智能的"神经枢纽"。因此，综合布线具有有强大的生命力。

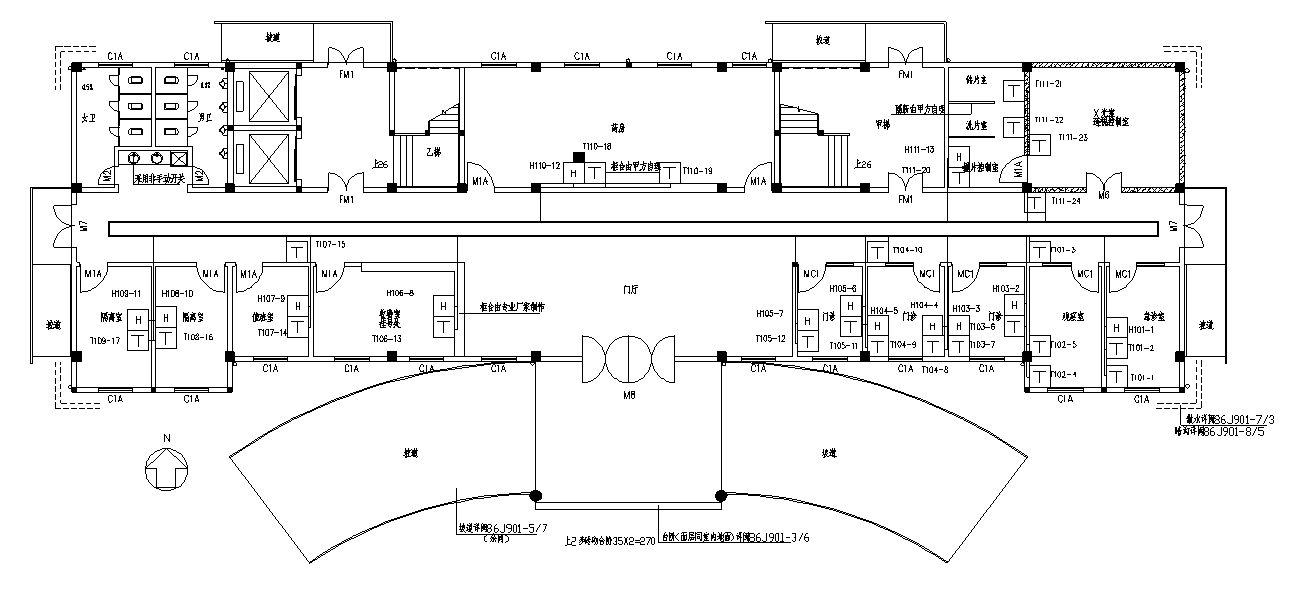

此工程设计丰县人民医院位于徐州市丰县。建筑长47.6米，宽16.2米，建筑面积3855.6平方米。医院共5层，一楼11个房间、二楼14个房间、三楼20个房间、四楼16个房间、五楼16个房间。二楼和五楼分别设一间弱电间，一楼二楼共用一间弱电间、三楼四楼五楼共用一间弱电间。三楼设一间设备间、依照招标要求医院网络/语音信息点总数为285个，网络187个、语音98个、34个无线网络。
1.2设计目标
综合布线系统使用一套由共用配件所组成的配线系统，将各个不同制造厂家的各类设备综合在-起同时工作，均可相兼容。其开放的结构可以作为各种不同工业产品标准的基准，使得配线系统将具有更大的适用性、灵活性，而且可以利用最低的成本在最小的干扰下对设于工作地点的终端设备重新安排与规划。大楼智能化建设中的建筑设备、监控、出入口控制等系统的设备在提供满足TCP/IP协议接口时，也可使用综合布线系统作为信息的传输介质，为大楼的集中监测、控制与管理打下了良好的基础。
此次综合布线的目的是，实现医院无线网络覆盖、可以让工作人员和来看病的人在医院的每个地方都可以上网、通讯全覆盖、让住在病房里的病人可以和主治医生互相沟通，让护士站的护士可以更好的为病人服务。
参考文献
[1] 张小明.综合布线应用技术[M]北京:机械工业出版社2007
[2] 吴达金.智能化建筑(小区)综合布线系统实用手册[M].北京:中国建筑工业出版社,2002
[3] 吴达金.智能建筑居住小区综合布线系统[M ].北京:中国建筑工业出版社2003
[4] 李文静.弱电系统综合布线[M]西安西安电子科技大学出版社2003
[5] 王炳南综合布线技术[M]北京:中国建筑出版社2003
[6] 薛松石.智能建筑与综合布线系统[M]北京人民邮电出版社2002
[7] 刘国林.综合布线设计与施工[M]广州华南理工大学出版社1999
[8] 王炳南.综合布线系统手册[M]北京中国建筑工业出版社2002
[9] 高远.张艳芳.建筑构造与识图(第二版)[M ]北京中国建筑工业出版社2002
[10] 陈天娥.智能楼宇弱电设备安装与调试[M]北京高等教育出版社2008
[11] 郝文化.网络综合布线设计与案例[M].北京电子工业出版社2008
[12] 章云.建筑智能化系统[M]北京清华大学出版社2006
