PLC污水处理系统的设计
摘要：随着社会经济的发展迅速，水资源十分缺稀，再加上对污水的处理不到位或者根本就不进行处理就直接在周围的沟渠里排出，这使得水资源的危机越来越严重，更重要的是环境的恶劣会让我们的身体素质急剧下降，甚至处于死亡的边缘。因此越来越多的人关注到水环境的保护，这也使得大量的先进技术和人员被利用到污水处理过程中。污水处理系统便成为了现在炙手可热的重要系统控制。本文介绍了污水处理系统的基本流程图，硬件的设计，电路设计以及软件部分的设计。最后通过系统的调试与运行检测这设计可以运行。
关键词：PLC；污水处理；水资源
Abstract: with the rapid development of social economy, water resources are scarce, and sewage treatment is not in place or is not treated at all directly in the surrounding ditches, which makes the water resources crisis more and more serious. What's more, the harsh environment will cause our physical quality to drop dramatically, even on the verge of death. Therefore, more and more people are concerned about the protection of the water environment, which also makes a large number of advanced technologies and personnel used in the sewage treatment process. The sewage treatment system has become an important system control that is now hot. This paper introduces the basic flow chart, hardware design, circuit design and software design of sewage treatment system. Finally, the design can be run by debugging and running detection of the system.
Key words: PLC; Sewage treatment; water resource
目录
第一章、绪论 2
1.1 plc污水处理系统设计课题的背景及意义 3
1.2污水处理设计国内外研究现状 3
1.3污水处理技术及特点 4
1.4污水处理课题研究的内容 4
第二章、污水处理系统的总设计理念 5
2.1目前的污水处理技术 5
2.2设计流程图 6
第三章、污水处理系统的硬件设计 6
3.1污水处理系统的重要器件 7
3.2重要的组成系统 7
3.3各类硬件的选型 9
3.4 I/0分配表 13
第四章、污水处理系统的电路设计 14
4.1污水处理系统的主电路图 14
4.2粗格栅工作的流程图 15
4.3 细格栅工作的流程图 16
4.4曝气机系统流程图 17
4.5污泥回流流程图 18
4.6污泥脱水流程图 19
4.7硬件接线图 20
第五章、污水处理的软件设计 21
5.1总体的框图 21
5.2各个程序的梯形图 24
第六章、污水系统的调试与运行 28
6.1硬件的调试 28
6.2 软件的调试 28
6.3 运行结果 28
总结 30
致谢 31
参考文献 32
第一章、绪论
1.1 plc污水处理系统设计课题的背景及意义
在过去的时间段里，我国的城市，生活，生产污水里存在大量的病毒或细菌等微生物。若不经过处理而直接排出的化，流入人体将人体造成伤害，有可能甚至死亡；若流入环境，可能对我们生活周围的泥土造成破坏，让泥土里面有益的微原素遭到破坏，从而导致环境的质量下降。为了解决这一重大环境问题，我国在这反面投入巨资，采用了先进，高效益的技术去改善了传统的设计，并在环保工程中运用自动控制技术，这也迎合了可持续发展战略这一重大又长远的方针。因此在自动化控制系统下的污水处理系统将是人们关注度日益增加的研究课题。虽然我国水资源充沛，但是我国属于人口大国，在人均上属于世界上众多贫水国家之一。水资源严重威胁到可持续发展战略这一思想，因此污水处理的意义是改善人们当前的生活环境，呼吁我国的可持续发展战略的伟大方针。
1.2污水处理设计国内外研究现状
国外的研究技术已经非常的成熟了，成熟的污水处理技术在大批的工业污水处理厂早已运用下去了。在这整治技术方面，我国已掌握以下的工艺技术：传统的活性污泥技术及各种新型的活性污泥工艺，如:SBR法和氧化沟技术法等。在国际上，像日本，西欧，美国等一些发达国家，由于在上个世界处于第一批就开始工业革命了，这些发达国家的综合经济发展比国内发展更早而且更快，那么它们的环境问题也比我国的水污染的严重性更早的体现出来了。在这些国家，也得到了当地的政府的重视，也投入了大量的人力以及物力来处理这一严峻的工业问题。这些发达国家经过长时间的努力，污水的处理率几乎高达了百分之百，成功解决了这环境污染问题。但是有个别国家早就走在他国前面，提前开发并运用污水的回用率，如以色列的污水回用率达到了百分之九十。我国慢慢随着工业的发展，在污水处理上也慢慢大规模出现了问题，环境污染变得越来越严重，为了及时处理这一问题，各国一样耗费巨资建立数千座城市工业污水处理厂。由于有了国外较早的经验和先进的污水处理系统技术，我国在处理这一问题很容易便找到了头绪。很快的，制止了这水污染的继续扩散。从目前来看，我国在处理方面的技术日益提高，拥有了可以对多种微量元素进行控制的污水处理技术，对我国的水环境有了重大的保护作用。
1.3污水处理技术及特点
污水处理主要在多种处理的反应管道的组合作用下进行与准备好要去处理的药剂混合，再根据各个具体要求得以充分混合。技术特点：现在的污水处理技术运用范围越来越广泛，越来越成熟，稳定，可靠。通过众多成功的大型污水处理方案，再结合当地的环境，可以确保这投资和运算的成本。随着现在高新技术的高速发展，现在对污水处理的技术越来越先进，运用的范围也越来越广阔，并且人力，物力所需要的资源也变得越来越少。这也间接性提高了污水处理系统的效率。
1.4污水处理课题研究的内容

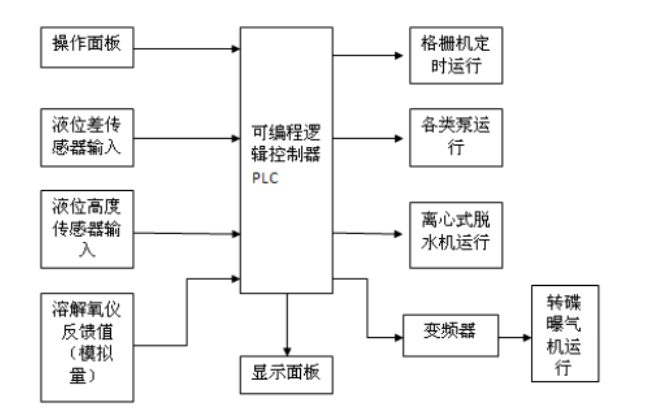

完成污水处理控制系统的设计，设计出总的流程图，每个系统的设计流程图，通过实际情况选择合适的硬件设备，画出硬件电路设计，画出电气控制设计图和具体程序。最后要对硬件和软件进行调试与运行，检测这设计是否符合这套流程图。
第二章、污水处理系统的总设计理念
2.1目前的污水处理技术
1.传统活性污泥法。是先将污水在氧化反应池里进行氧化，再通过沉淀池沉淀，然后返回到曝气池，最后在清水排出。缺点是 ：无法满足国家相关指标标准，对磷和氮的去除率低，就这样排出去依然会对我们生活的环境造成污染，并不能根治。
2.A/O法。这是在传统处理法基础上改进的污水处理工艺，是一种缺氧到好氧过程的生物工业污水处理工艺。通过在好氧池和缺氧池分别进行硝化反应，这样可以很好的控制了污水的氮含量，但是硝化反应是一种高威反应，稍有不慎，会对人体，我们周围的环境造成污染，严重的化，涉及到我们人的生命安全问题，所以反硝化反应系统需要由很好的控制，这是该工艺的最大且最威胁的一大缺点
3.A2/0法。这是一种厌氧到缺氧再到好氧的过程工业污水处理技术。这比第二个的处理方法由极大的优点，就是对除磷脱氮效果非常好，可以避免硝化反应所造成的一系列问题，所以大多数的污水处理厂相比较一般都选择这一工艺。
4.AB法。这工艺在高浓度的工业污水处理中有很好的作用，但对有脱氮要求是无法使用。对有特殊要求的污水处理厂并不能达到他们的达标，我设计的为下面的流程图，借鉴他人的设计方法，是先将污水经过粗格栅，再到除砂池，然后到氧化反应池进行氧化反应，最后在沉淀池里沉淀，最后再清水排出，这过程中可以进行反复循环，可以提高这设计的利用率。
参考文献
[1]常晓玲.电气控制系统与可编程控制器 [M].北京：机械工业出版社，2004. 1.
[2]孙振强，王晖，孙玉峰.可编程控制原理及应用教程 [M].北京：清华大学出版社，2005.2.
[3]唐宇毅.电厂含油工业污水处理的PLC控制系统设计[D].广州：广东工业大学出版社，2005.
[4]廖常初.PLC编程及应用 [M].北京：机械工业出版社，2005.2.
[5]张培山，钟昆.基于PLC的工业污水处理厂自控系统的实现[J].控制系统,2006,5
[6]李英辉，赵豫龙，戴青云.基于PLC的中水处理系统[J].石家庄职业技术学院报,2008,6
[7]何献忠.工业工业污水处理的PLC控制应用[J].湖南冶金职业技术学院学报，2004
[8]张燕宾.SPWM变频调速应用技术（第3版）[M].北京：机械工业出版社，2006.
[9]程玉华.西门子S7-200工程应用实例分析 [M].北京：电子工业出版社，2008.1.
[10]陶权，吴尚庆.变频器应用技术 [M].广州：华南理工大学出版社.2009.1.
[11] 李跃磊,王武.基于PLC的污水处理厂自控系统设计[J].自动化博览.2010
[12] 徐庆华，PLC在污水处理厂砂泵自动控制中的应用[M]，技术与应用，2008.3
[13] 赵芳、李从冰，基于PLC的污水处理控制系统[M]，工业控制计算机，2006.4
[14] 任萍、王创新，基于PLC的污水处理模糊控制系统[N]，控制系统，2006.1
[15] 赵芳,李从冰.基于PLC的污水处理控制系统[J].工业控制计算机.2006
[16] 黄启军,雷为晖.S7-300 PLC在城市污水处理中的应用[J].江西化工.2008
[17] 贾恩明,段建民,李大庆.基于DSP和PLC的污水处理控制系统的通信设计与实现[J].工业仪表与自动化装置.2006.
