安检x光机安检系统的设计及应用
摘要：世界每天都在进步与发展，同时个人生活水平也在逐渐变好，所以有越来越多的人们出行旅行。如何保证人们的安全，维护社会安全性，其中使用安检机发挥的作用非常重要。但是旧的安检机并不能满足新的需求，只有研发出最先进的安检机，才能保障人们的安全性和社会安全秩序。由于目前的大多数安检x光机使用电来带动电机运转，这就导致了使用安检机过程中浪费电量的现象。为了解决这种现状，就必须对安检x光机进行改造，在安检x光机入口和出口加入光电传感器能够检测出是否有物品以及电机是否需要运转，采用加速器产生高能双能x射线，利用探测器及滤波器收集x射线信号，能够加快物品安检效率，这样就能减少用电量以及行李的安检速度减少旅客等待时间。本设计将采用西门子S7-200 CPU220的PLC，对改进的程序进行编程，具有手自动、高低峰、速度模拟器，信号灯指示等功能。还加入了组态设计，触摸屏将采用昆仑通泰，最终可以通过触摸屏程序进行模拟检测。
关键词：光电传感器；x射线；PLC;组态设计
Design and application of security system for security X-ray machine
Abstract:with the development of the times,technology is constantly innovating,people’s living standards are gradually improving,more and more people are traveling.How to keep people safe,maintain social security,the role played by the use of security machines is very important .But the old security check doesn’t meet the new needs,only by developing the most advanced security machines,to ensure people’s safety and social security order.Since most of the current security X-ray machines use electricity to drive the motor to run ,this leads to a waste of electricity during the use of security checks.In order to solve this phenomenon ,you have to retrofit the security X-ray machine,the addition of photoelectric sensors at the entrance and outlet of the security X-ray machine detects the availability of items and whether the motor needs to be operated ,using accelerators to generate high energy dual energy X-rays ,collection of X-ray signals using detectors and filters,can speed up the efficiency of goods security,this will reduce the amount of electricity used and the speed at which the baggage is checked.Passenger waiting time.This design will be based on Siemens S7-200 CPU220 PLC,programming the Retrofit program,with hang automatic,high and low peaks,speed simulator,speed simulator signal indicator and other functions. Also added configuration design, the touch screen will be used MCG, finally can be carried out through the touch screen program Simulated detection.
Key words: photoelectric sensor; x-ray; PLC; configuration design
目录
第一章 绪论
（一）1.1安检x光机的背景
（二）1.2安检x光机的国内外研究现状
（三）1.3该课题研究的内容与方向
第二章 整体结构及应用原理
（一）2.1安检x光机整体结构及参数
（二）2.2部件说明
第三章 电路设计
3.1安检x光机的行李输送设计

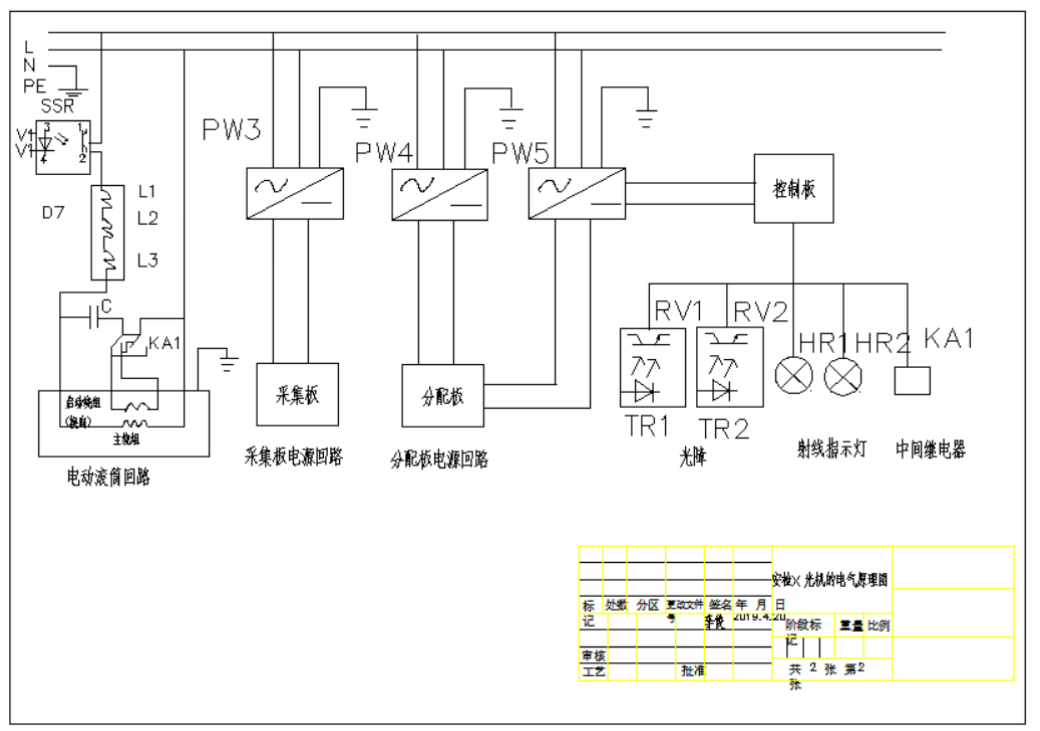

3.2电气原理图
3.3整体构思
3.4元件清单
3.5 电控说明
3.6.1 I/O分配表
3.6.2 PLC接线原理图
3.6.3 PLC程序设计
3.7组态设计
第四章 总结与展望
小结与致谢
参考文献
第一章 绪论
1.1安检x光机的背景
从上个世纪末开始，世界经济就在不断的发展与更新，新时代中国经济与科学的发展更是日日蒸上，同时随着经济的发展，人们也逐渐富裕了起来，也更爱好出行，同时出差工作、旅游观景、学习与交流的活动日益增多，为了保证我们旅客们的安全，以及更好的旅行、外出工作的体验，在各种人员密集和交通港口通道都会设置安检设备，来检查旅客们的行李包裹，防止携带危险品进入公众场所，进而保证了人们的安全和社会秩序。目前，与其他安检设备相比安检x光机更加的普遍，因为他具有更加安全的安检功能和快捷方便等优点。安检x光机可以对包裹行李实现不开箱的检查，其原理是利用了x射线具有较强的穿透性。安检x光机作为一种安检产品适用于多种场所，所以该产品应用非常广泛。该课题研究对象为安检x光机系统的设计及应用，以研究更加安全、方便、节能、智能的安检机为目的。
安检机是检测旅客行李包裹典型设备之一，在车站、码头、快递中心等场所被广泛使用。一般安检机存在三大缺陷：1、浪费电能惊人：对于周期性明显的机场、车站等场所在节假日或学生放假时客流量集中，其余时间相对乘客较少；绝大多数安检机采用直接电源供电，并且不进行调速，使得安检机在无包裹通过时仍然继续运行，造成大量电能浪费。2、机械磨损严重、使用寿命缩短：由于安检机采用直接起动的方式，通常每天运行10小时以上，不论有无包裹检测，安检机始终保持运转，其机械（传送带、托辊等传送部件）小时磨损比较大。3、更换电机频率高致使使用成本高：由于安检机长时间连续运转，安检机电机连续运转的寿命一般在3年左右，电机也需要经常更换。在了解了该行业的现状和未来发展前景的基础下，通过查询资料结合自身所学知识和指导老师的帮助下，对安检机存在的一些进行了一些改造。
经改造后的安检机，将采用光电探头，多种传感器，可以检测出是否需要运转安检机的传送带，以及什么时候传送带停止传送。另外还包括手/自动控制、安检高低峰控制系统，智能安检等方面，做到尽可能安全、方便、节能、智能的安检机，进而达到人们的需求。
安检x光机不仅包括电气类专业还包含了机械类专业知识。我在大学期间所学的专业就是机电一体化，已经掌握了一些关于电气类专业和机械类专业知识，还有就是我在实习期间我进入了一个做安检设备的公司，在组装安检机零件的同时，也逐步认识到了安检x光机的原理，通过查询更多资料以及询问老师傅们，我了解到这一安检机虽然技术已经很成熟，但还是有很多要改进的地方，于是我就想着如何去改进安检机，我的毕业课题也就诞生了！
1.2安检x光机国内外研究现状
一位著名的物理学家经过成千上百次的试验，终于在某一天实验室的一项试验中发现了x射线光，这个著名的物理学家名字就叫威尔姆康拉德轮。也就从此x射线开始被各种应用及发展。安检机最早应用于医疗及工业领域，主要作用是金属探伤和人体身体健康检查。安检x光机用于危险物品安全检查是从20世纪60年代开始的，x射线检查能够穿透包装物品内部结构，利用成像原理可以在显示屏上看出其结构图像，进而直接进行观察、分析，不需要拆包就可以将隐藏在行李包的危险品检查出来。实际上，美国“911”事件之后，对世界各地安全安检都有一定的影响，中国在这次的暴力事件中，做出来很多的自我检讨，在各种重要的通道港口增加了更多的安检设备。其中机场安检是带动中国安检设备市场快速增多的重要原因。国内制造安检产品的公司也陆续增加，这些安检设备提供厂家具有一定的代表性，随着安全行业的进步发展，这些企业竞争压力也逐渐增大，他们必须研发出更具有现代化的安检机，才能具有更好的市场。例如目前市场上大多数安检机采用x射线穿透成像原理，这类的安检机虽然已经发展的非常成熟了，已经能满足大多数车站、地铁等安全检查，但它也具有一些缺点，它不能很好的分辨爆炸物、毒品等，要想安检x光机更快速、安全的检测出这种危险品，就必须结合离子迁移、化学技术、紫外荧光等微量检测的x光技术等。安检产品在不断的更新，安检技术也在不断的发展，因此怎样研发更加安全、方便、节能、智能的安检机，成为当前大多企业、居民主要讨论的问题。
从国内安全安检情况来看，虽然中国是一个很安全的国家，但世界地区的一些其他国家仍然具有战争动乱，所以国际安全形势还是比较严峻的。安检设备就需要更加全面的发展与设计，不单单从行李进行检查，更多的还应该了解当前国际上安检市场的需求。从目前的安检市场的发展与格局来看，安检x光机需要改进与未来发展的前景来看，它主要体现三个方面：
（1）集装箱货物/车辆检测系统在不断的提高与应用；
（2）瓶装液体安检技术有待提高；
（3）CT型安检机正在逐步代替普通的安检x光机机AT机，但其制造成本相对较高。
近几年来随着安检技术不断的提升与发展，另一方面国家政府发出的法规越来越标准，安检设备就需要不断去改进与升级，目前采用多视角ct升级、单能向双能升级、人工检测向自动化检测升级和互联网技术等等大大提高了安检产品的安检技术以及多元化功能。同时人们的健康、安全和隐私保护也得到了更加充分的关注。安检技术正逐步朝着精细、准确、快速、智能和自动化发展。
参考文献：
[1]崔锦；胡斌；李娜-《中国安防》-2013
[2]刘庚-安检设备的射线源-2011
[3]向晓汉；曹英强-《西门子PLC变频器工程应用及故障诊断》-2018
[4]张豪；西门子PLC应用案例解析-2014
[5]向晓汉、钱晓忠；变频器与私服驱动技术应用-2017
[6]向晓汉、向定汉、奚小网；PLC应用技术与
