基于PLC的食品加工设备控制系统设计
摘要：本次进行设计的是，食品自动包装的控制系统，本次设计的食品加工设备中的包装机使用的是PLC进行控制。现在的我国食品包装机械行业存在着低水平重复操作的不良现象，就是指有一些不以行业发展要求为前提，大批量生产那些价格便宜、技术水平相对落后、易于制造出来的产品。现在，我们国家的食品包装机械市场上有非常多这样的较为落后的机械产品，所以本文想要设计出一款，通过PLC去控制的方便面包装机，本文主要对食品包装机的控制系统进行设计，其中包含了硬件方面的选型，以及软件方面的设计，设计好之后进行调试，确定本设计的可行性。
关键词：食品包装机； PLC控制； 自动化生产
Design of PLC Based Food Processing Equipment Control System Design
Abstract: Design is, instant noodle automatic packaging system, this design of instant noodle packaging machine use PLC control. At present, the food packaging machinery industry in our country has the phenomenon of low level repeated operation, which refers to a series of operations that ignore the requirements of the development of the industry, repeat the production of those low cost, relatively backward technological level and easy to manufacture and produce. At present, there are very many such backward mechanical products in the food packaging machinery market in our country, so this paper wants to design an instant noodle packaging machine which is controlled by PLC. This paper mainly designs the control system of instant noodle packaging machine, including hardware selection and software design.
Keywords: Instant noodle packing machine; PLC control; automatic production
目录
第一章 绪论 1
1.1枕式包装机的研究的意义以及背景 1
1.2 全自动包装机国内外发展现状 3
1.3枕式包装机的应用 4
1.4课题研究主要内容 4
第二章.枕式包装系统的整体方案设计 5
2.1枕式包装机的控制要求 5
2.2枕式包装系统的总体设计 6
第三章.枕式包装系统硬件的设计 7
3.1 PLC的选型 7
3.2变频器的选择 9
3.3步进电机选择 9
3.4步进电机驱动器选择 10
3.5触摸屏的选择 10
3.6光电传感器 10
第四章.枕式包装系统电路的设计 11
4.1枕式电路的设计思路 11

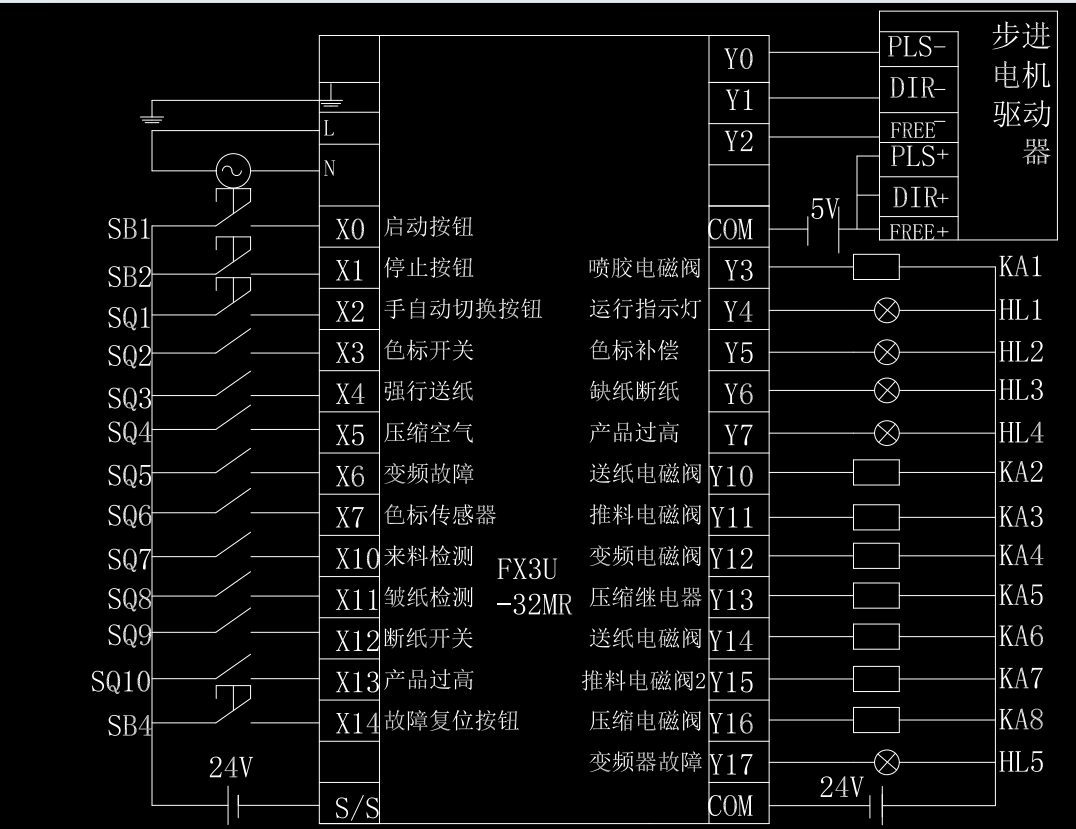

4.2枕式包装系统的CAD图纸设计 12
第五章.控制系统软件设计 13
5.1PLC程序设计 13
5.2枕式包装机的流程图 13
5.3枕式包装机控制系统梯形图 14
5.4系统仿真调试 18
结论 20
致谢 21
参考文献 22
参考文献
[1]庞惠文,刘省珍,李梅.食品包装机热封温度控制方法[J].包装工程,2021,42(07):245-250.
[2]梅文娟,郑兆启,李占勇,陈京辉,张超.生鲜食品包装机的研究[J].包装与食品机械,2021,39(01):82-88.
[3]胡亚南,李鑫,霍蛟飞,李明辉,索小娟.基于模糊分数阶PID的食品包装机张力控制系统设计[J].食品与机械,2020,36(12):79-84.
[4]杨丹.食品包装机薄膜横封温度控制的算法设计[J].食品工业,2020,41(10):225-228.
[5]郑兆启,梅文娟,刘超冉,杜志龙,董舰,李占勇.生鲜食品包装机气力式超薄自粘膜横封装置设计与试验[J].农业机械学报,2020,51(12):158-165.
[6]李文方,付瑞玲,禹春来.食品包装机横封横切机构速度控制[J].包装与食品机械,2020,38(04):66-69.
[7]袁飞,高雪.食品自动包装机的设计与开发[J].食品工业,2020,41(05):220-223.
[8]袁飞,周文彬.枕式果蔬食品包装机的设计与试验[J].食品工业,2020,41(04):195-198.
[9]康玉辉,周丹.食品包装机的横封机构运动仿真分析[J].食品工业,2020,41(03):204-206.
[10]赵璐,杨伟兵.小袋食品包装机袋膜纠偏控制系统设计[J].食品工业,2020,41(02):210-213.
[11]杨娜,武昆.基于双模糊PID的食品包装机热封温度控制研究[J].包装工程,2019,40(17):187-193.
[12]郑兆启,马季威,杜志龙,许娜,李培刚.负压式生鲜食品包装机设计与试验[J].农业机械学报,2018,49(01):344-351.
[13]郑兆启. 负压式生鲜食品包装机关键部件设计与试验研究[D].中国农业大学,2017.
[14]康瑞芳,刘鑫.基于DSP全自动食品包装机控制系统设计[J].控制工程,2017,24(02):336-340.
[15]陈华.食品包装机送膜机构的设计与研究[J].中国包装工业,2015(13):58-59.
[16]胡伟. 基于PLC的BL300型立式食品包装机控制系统设计[D].安徽农业大学,2015.
[17]黄炎.休闲食品包装机开发点滴谈[J].上海包装,2013(06):47.
[18].台达 温控器DT3[J].自动化博览,2013,30(03):10.
[19].台达 劲智型变频器C200[J].自动化博览,2013,30(01):8.
[20]妮娜.冷冻食品包装存在的问题[J].上海包装,2011(04):18-19.
