基于单片机的自动电阻测试仪的设计（360毕业设计网独家原创)
摘要 :近年来，电子工业发展很快，电子元器件更是发展迅速，应用最为广泛，在实际电子设计中我们往往要测量出电子元器件的大小。如；电阻的阻值，因此，设计一个不仅安全性和可靠性高，而且简易实用的电阻测量仪具有很大的现实意义。
目前单片机渗透于我们生活的各个邻域，它具有结构简单、可靠性高、体积小、等优点，采用单片机控制使得仪器仪表数字化、智能化、微型化，且功能强大，例如精密的测量设备（功率计，示波器，各种分析仪）。
在系统硬件设计中,STC12C5A60S2系列做为核心控制芯片设计一款简易电阻测量仪，设计主要采用按键控制功能之间的切换，并实现各量程的自动转换从而实现各个参数的测量。
在系统软件设计中，利用keil c51软件开发系统的软件提供丰富的库函数和功能强大的集成开发调试工具，编译后生成的汇编代码。
关键字：STC12C5A60S2、LCD、单片机
1 引言
本简易自动电阻测试仪由STC12C5A60S2为主控制器。待测电阻Rx经LM353、TL431搭建的测量电路由单片机控制继电器量程调整，再经转换送回单片机，单片机进行数据采集分析后可在LCD12864液晶上显示相应数字和单位，该测量仪测量量程为100Ω、1kΩ、10kΩ、10MΩ四档。具有自动电阻筛选功能，即在进行电阻筛选测量时，用户通过键盘输入要求的电阻值和筛选的误差值；测量时，仪器能在显示被测电阻阻值的同时，给出该电阻是否符合筛选要求的指示。单片机通过对异步电机的旋转角度控制可自动实现对4.7K的电位器自动描画出阻值随角度变化的曲线。
2 系统总体设计
2.1系统结构框图设计及说明
在电阻测量时，通过对按键的输入，控制继电器的吸合对100Ω、1kΩ、10kΩ、10MΩ四个档位进行手动选择或自动选档，待测电阻经过恒流/压源、放大电路，一系列的A/D、D/A转换后，经由单片机输出，将在LCD12864液晶显示屏上显示相对应的档位以及当前的所测的电阻阻值，亦可通过键盘输入，针对可调4.7K电位器，进行实时的曲线描点功能，即在LCD12864液晶显示屏上显示实时的电位器通过电机旋转的角度与阻值大小的相应实时曲线。
为较好的实现各模块的功能，我们分别设计了几种方案并分别进行了论证。
课题需要完成的任务：
（1）测量量程为100Ω、1kΩ、10kΩ、10MΩ四档。测量准确度为±（1%读
数＋2 字）。
（2）3 位数字显示（最大显示数必须为999），能自动显示小数点和单位,
测量速率大于5 次/秒。
（3）100Ω、1kΩ、10kΩ三档量程具有自动量程转换功能。
2．发挥部分
（1）具有自动电阻筛选功能。即在进行电阻筛选测量时，用户通过键盘输
入要求的电阻值和筛选的误差值；测量时，仪器能在显示被测电阻阻值的同时，
给出该电阻是否符合筛选要求的指示。

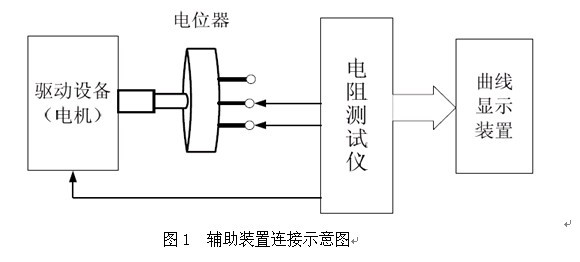

（2）设计并制作一个能自动测量和显示电位器阻值随旋转角度变化曲线的
辅助装置，要求曲线各点的测量准确度为±（5%读数＋2 字）,全程测量时间不
大于10 秒,测量点不少于15 点。
