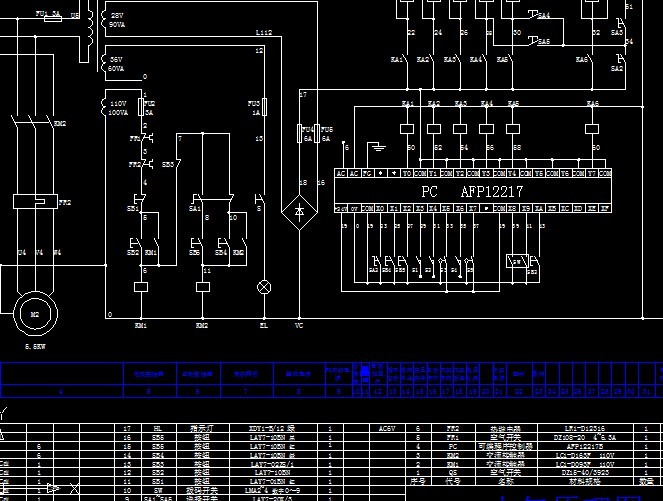

轴承套圈全自动车床PLC电气系统设计 轴承外套圈的全自动专用车床主要加工轴承外套的圆弧型沟槽和防尘圈沟槽。具有自动化程度高、加工速度快等优点。车床床身、液压系统、架(纵向工作平台和横向工作平台)等几部分组成。主轴夹具夹紧、松开,纵向工作平台前进、后退,机械手上升、下降、自动提料阀上升、下降等动作均由液压装置通过PLC控制的液压阀门实现。具有控制部分分为手动和自动控制两部分:
1、手动控制:可手动控制的阀们有:控制夹具的夹具阀,控制毛坯料上升、下降的提料阀,机械手上升、下降的阀门。横向平台前进直至横向平台前进到位并延时一定时间(主要考虑在开始加工时安装刀具)。按下单停按钮,横向平台后退,延时0.2秒后纵向平台直至纵向平台后退到位。
2、自动控制:自动状态下,夹具、提料、机械手的选择开关处于自动模式。工作过程如下:按下启动按钮→主轴夹头松开→机械手向下运动(送料)、提料阀向下运动(毛坯料进入加工区)→机械手送料到位(机械手下位行程开关闭合)→主轴夹头夹紧→机械手向上运动并进到位→刀架纵向平台前进并到位→刀架横向平台前进并到位→延时→刀架纵向后退并到位→主轴夹头松开(弹出工件)进入下一个工作周期
3、以上手动、自动过程均需液压电机启动工作
4、自动停止:在自动运行情况下,按下停止按钮,机器不马上停止,要等待一个工作周期完成即刀架纵向平台后退到位,主轴夹头松开才能停止工作。
课题计划:
2.20~2.25 查找资料,熟悉系统要求 ; 2.26~3.4 软件调试; 3.5~3.19 设计系统硬件电路; 3.20~3.26 软件程序编写; 3.27~4.6 编写毕业设计论文; 4. 7~4.15 准备毕业答辩 毕业设计材料目录
