超声显微测量系统设计
摘 要
本文中，对三坐标测量仪的研究现状和精密测量的关键技术做了总结，对所设计的测量仪的总体布局、床身的选材、导轨的设计、进给方式的选择做了介绍，选用燕尾型气体静压导轨，同步齿形带和钢带传动，摩擦杆进行驱动。对移动桥和溜板进行了简单的ANSYS分析，计算了移动桥受力时最大的变形量和直线度；选用伺服电机作为动力源，并对其进行了简单的功率计算，分析了测量仪的工作环境对其精度的影响和它的应用环境；定位采用开式光栅尺，对光栅尺的选型做了比较。最后针对测量仪整机进行精度分析，查找误差源和精度的综合分析。
关键词：超声显微、气静压、高精度、精密测量
1 绪 论
1.1 课题的来源
为了响应教育部的号召，实施大学本科教改计划，北京微纳精密机械有限公司与中原工学院联合实施“卓越工程师”的培养计划。由该公司接收中原工学院大四学生来公司实习并完成毕业设计，为学生走上工作岗位提供一个锻炼自己的平台。本课题来自北京微纳精密机械有限公司，在学校和公司的商讨后，确定了我的课题：超声显微三坐标测量仪整机机构设计。
1.2 课题的意义
本课题研制的超声显微三坐标测量仪具有重要意义：一方面将促进超声显微光学、机械制造技术快速发展，填补我国相应领域的技术空白；另一方面将提高我国产品质量和市场竞争力以及我国测量仪器的性价比水平。
1.3 精密测量的研究现状
精密测量技术和装置是先进制造主要支撑技术之一，体现国家工业与科技水平。国民经济和先进制造的不断发展对精密测量提出了新的要求，因此，提高精密测量水平，对提升我国先进制造能力，促进国民经济发展具有重要意义。随着近20年科学技术的迅速发展, 对仪器精度要求出现了数量级的变化。从精密测量(0.5μm～0.05μm)，发展到超声显微测量(0.05μm～0.005μm), 近年来又提出纳米精度测量(5nm～ 0.05nm)的要求。据专家们的推测，随着精密工程技术、尖端科技和空间技术的迅猛发展，轮廓形状允差为50nm～5nm，尺度允差为100nm～10nm的超声显微零件将被广泛使用，所以超声显微测量技术和仪器工程的研究与应用已成为科学技术发展的关键因素之一。
当今世界上超声显微三坐标测量仪在质量和性能方面首推德国ZEISS公司(即原西德OPTON公司)和LEITZ公司。到目前为止ZEISS已有多项专利技术，从而使ZEISS公司在坐标测量技术上远远领先于其它公司。其生产的三坐标测量仪既有桥式测量仪，也有龙门式、悬臂式测量仪，既有生产型测量仪，也有计量型测量仪。在国内ZEISS三坐标测量仪在航空、航天、汽车、电子、机械等多个行业中得到广泛地使用。图1-1是ZEISS最新的DuraMax三坐标测量仪系列，代表着当今测量仪行业的尖端技术。
目 录
1 绪 论 2
1.1 课题的来源 2
1.2 课题的意义 2
1.3 精密测量的研究现状 2
1.4 精密测量的关键技术 6
2 超声显微三坐标测量仪整机机构介绍 8

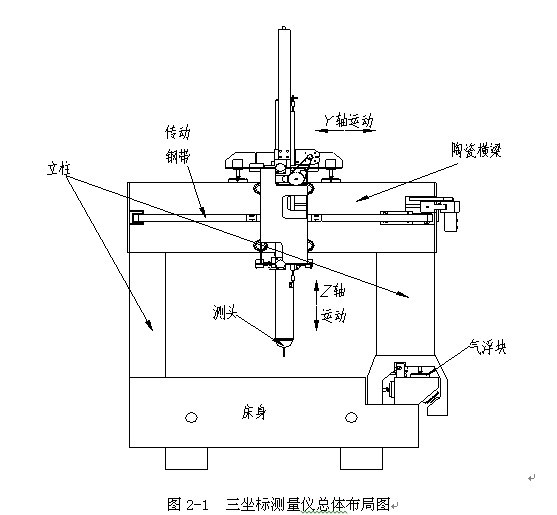

2.1 总体布局 8
2.2 床身材料选用 9
2.3 导轨的设计 10
2.4 进给传动方式的选择 14
2.5 测量仪整体结构设计 16
2.6 测量仪的工作原理 17
3 测量仪的主要零部件的设计 18
3.1 移动桥的设计 18
3.2 溜板的设计 19
3.3 电机选型 21
3.4 环境控制平台 25
3.5 光栅尺的选型 26
4 测量仪精度分析 27
4.1 测量仪误差源 27
4.2 测量仪精度分析 29
5 结束语 32
参考文献 33
致 谢 34
参考文献
[1] 李庆祥.现代精密仪器设计[M].北京：清华大学出版社.2005
[2] 李圣怡，戴一帆.精密和超声显微机床设计理论与方法[G].国防科技大学出版社.2009
[3] 大连理工大学工程画教研室编.机械制图[M].高等教育出版社.2003
[4] 机械设计手册编委会.机械设计手册第2卷[G].机械工业出版社.2008
[5] 王先奎.精密加工技术实用手册[G].机械工业出版社.2001
[6] 陈智锋.精密柱径测量理论_方法与技术的研究[D].国防科技大学.2002
[7] 黄大宇，梅瑛.机械设计课程设计[M].吉林大学出版社.2006
[8] 裘祖荣. 精密机械设计基础［M］. 北京： 机械工业出版社.2007
[9] 哈尔滨工业大学编.长度计量手册[S].北京：科技出版社.1979
[10] 王惠敏主编.仪器仪表结构设计手册[S].北京：国防工业出版社.1989
[11] 竺培国.精密仪器结构设计基础[M].哈尔滨：哈尔滨工业大学出版社.1988
[12] 阳平华. Solidworks2006机械设计时尚百例.北京：机械工业出版社.2006
[13] 赵则祥.公差配合与质量控制[M].河南:河南大学出版社.1999
[14] 邓星钟主编.机械传动控制[M].武汉：华中科技大学出版社.2001
[15] 王平安,王杰贤等.精密仪器工作台的隔振设计[J].西安建筑科技大学学报.1999 .31(3)
[16] 王欣.三坐标测量仪动态误差分析[D].西安理工大学.2007
