金属材料显微组织的破碎特征

金属材料显微组织的破碎特征

金属材料显微组织的破碎特征

  • 适用:本科,大专,自考
  • 更新时间2024年
  • 原价: ¥318
  • 活动价: ¥200 (活动截止日期:2024-03-31)
  • (到期后自动恢复原价)
金属材料显微组织的破碎特征

                     金属材料显微组织的破碎特征
有好延性和有黏性,   易延展的破碎金属的易延展的破碎正常地以穿晶断裂样子 (经过谷粒) 在有的金属发生好延性和有黏性。 时常,相当多量的毁坏--包括柱头--在失败的成份中被观察。 毁坏在结局之前发生破碎。 易延展的破碎通常由简单超载所引起, 或藉由也应用对材料的高度压迫力。
     在一个简单的可拉长的测试中,易延展的破碎由成核,生长开始,和在测试的中心微孔洞的接合除之外。微孔洞形式当一个高度压迫力在金属之间的谷粒边界或接口引起金属的分离而且小的杂质粒子 (包含). 如地方压迫力增加, 微孔洞进入较大的洞之内生长而且合并。 最后,金属-到- 金属连络区域也小的支援负荷而且破碎发生。
     滑的毁坏也成为金属的易延展破碎的因素。 我们知道当下定决心的修剪压迫力达成紧要关头的下定决心的修剪压迫力的时候,那滑发生而且下定决心的修剪以一个 45~ 角度到应用的张应力压迫力是最高的(第 4 章,Schmid's 的法律).
     易延展破碎的这二个方面提供失败的表面特性特征。在厚的金属制的区段中,我们期待找对于柱头的证据,藉由重要的部分破碎表面有一个命令脸哪里 穿晶断裂 第一的有核而且合并,而且一片小的修剪唇,在破碎表面是以一个 45~ 角度对应用的压迫力的地方。修剪唇, 指出那滑发生, 给破碎一个杯子,而且圆锥体出现.(见到图 6-8) 这一个破碎的简单巨观观察可能是充份的识别易延展的破碎模态。
     破碎的考试在一个高的扩大升至水面-- 也许使用一扫描电子显微镜--揭露一个被凹陷的表面。 酒窝是痕迹那穿晶断裂 在破碎期间生产。 正常地,这些 穿晶断裂 是圆的, 或斧头, 当一个正常的张应力生产失败的时候 [图 7-5(一)].

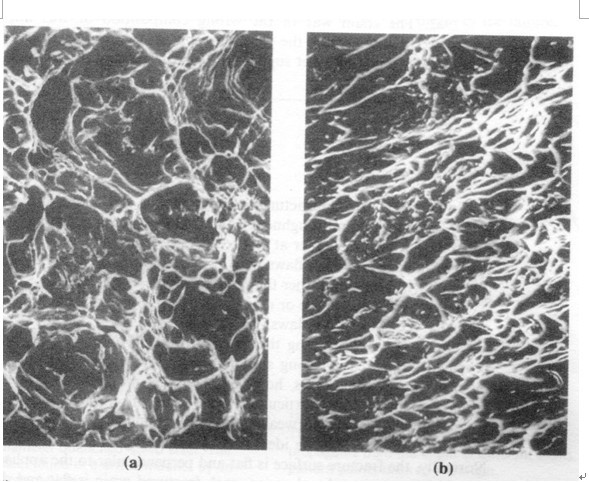

 然而, 在那之上易延展的被退火的 1018 钢展现的图 7-5 扫描电子在一个可拉长的测试中破碎。 (一) 在杯子和圆锥体的平坦中心的各方等大的酒窝,和(b) 在修剪唇延长酒窝。 (~1250)修剪唇, 酒窝是椭圆形的-作形, 或延长, 藉由椭圆形指出向那破碎的起源 [图 7-5(b)].
     在一个瘦的碟子中,比较少的柱头被观察,而且整个的破碎表面可能是一修剪脸。 破碎的显微镜考试升至水面被延长酒窝的表演并非 各方等大的 酒窝, 指出 45~ 的更棒比例滑超过在比较厚的金属。
升高链失败分析
   链过去一直升起重的负荷不及格。 失败的联编考试指出在~之前失败的相当多的毁坏和柱头。 一些的目录那可能的失败的理由。
解决
   这描述建议链在易延展样子中失败被一简单的可拉长的超载。 二个因素可能负责这一个失败:
         1. 负荷超过了链的升起能力。 因此,压迫力由于负荷超过了链的生产量力量,允许失败。   对制造业者的规格负荷的比较将会指出那   链为一个如此重的负荷没被想要。 这是使用者的过失!
        2. 链是错误的作文或热不合适地是治疗。 结果,生产量力量藉着男人比想要更低 而且无法支援负荷这可能是的过失!易碎的易碎破碎破碎在高的力量金属和合金或那些发生

延性和有黏性。 此外, 甚至以金属复盖那正常易延展在厚的区段中可能在低的温度在易碎的样子中失败,以高紧张率(像是冲击), 或当缺点扮演重要角色的时候。 易碎的破碎时常观察当冲击,并非超载,引起失败。
     在易碎的破碎中,很小的或甚至没有塑料的毁坏被需要。 裂缝的开始在小的缺点正常地发生,引起压迫力的集中。 裂缝可能以接近金属的声音速度的比率移动。 正常地,裂缝沿着特定的晶体飞机繁殖得最容易, 时常 {lO0} 飞机,藉着劈开。 在一些情形中,然而,裂缝可能轮流 ( 向前那谷粒边界)路径, 特别地何时分离 ( 先取分离不一致元素)或包含使谷粒边界变弱。
     易碎的破碎能被藉由观察在失败的表面上的特征识别。正常地,对应用的压迫力破碎表面是平坦的和垂直的在一可拉长的测试。 如果失败藉着劈开发生, 每个破碎谷粒是平坦的和不同导向,修剪唇, 酒窝是椭圆形的-作形, 或延长, 藉由椭圆形指出向那破碎的起源 [图 7-5(b)].

在一个瘦的碟子中,比较少的柱头被观察,而且整个的破碎表面可能是一修剪脸。 破碎的显微镜考试升至水面被延长酒窝的表演并非 各方等大的 酒窝, 指出 45~ 的更棒比例滑超过在比较厚的金属。

汽车轮轴失败分析
   调查汽车意外事件的因素找那的一个工程师那打架后面轮子已经在轮轴中断。 轮轴被弯曲。 破碎脸显示一个向轮轴的表面指出的山形袖章式样。 建议为破碎的可能因素。
解决
   证据意味着轮轴在~之前意外事件没有打破。 那不成形的轮轴意谓,当负荷是的时候,轮子仍然被附上应用。 山形袖章式样指出轮子受制于一强烈的冲击打击, 被传送到轮轴,引起失败。 那初步行动证据意味着驾驶员遗失了控制而且撞碎, 和那坠毁的力量导致轮轴打破。 促进破碎的考试表面,微细构造,作文和财产可能查证那个轮轴被适当地制造。
7-4窑业,玻璃的破碎显微结构的特征。和合成物
在陶瓷的材料, 那离子的或共价键允许简直没有滑 (第 4 章) 。结果,失败是一个易碎破碎的结果。 大多数的水晶窑业不及格被劈开向前广泛地隔开,接近地包装了飞机。 破碎表面典型地是平滑的, 和时常没有特性表面样貌指向起源那破碎 [图 7-9(一)
     眼镜也以易碎的样子破碎。 时常, 对破碎断列面进行观察。 这一个表面包含在起源附近的一个非常平滑的镜子地域破碎, 藉由泪滴线组成表面的剩余者 [图 7-9(b)]. 那泪滴线向后地对镜子地域和裂缝的起源指出, 多喜欢那山形袖章在金属模仿。

  • 关键词 金属材料 显微 组织 破碎 特征
  • 上一篇:聚合物的分析与应用
  • 下一篇:粒子浓度不均一性对电流变或磁流变材料稳流的作用
  • 暂无购买记录

    暂时没有评论

    真实

    多重认证,精挑细选的优质资源 优质老师。

    安全

    诚实交易,诚信为本。

    保密

    所有交易信息,都为您保密。

    专业

    10年专业经验,10年来帮助无数学子。
