风系统设计及气流组织计算
风管材料和形状
对于民用舒适性空调，风管材料一般采用薄钢板涂漆或镀锌薄钢板，本设计采用镀锌薄钢板，该种材料做成的风管使用寿命长，摩擦阻力小，风道制作快速方便，通常可在工厂预制后送至工地，也可在施工现场临时制作。风管的形状一般为圆形和矩形，圆形风管强度大，耗材量少，但占有效空间大，其弯头与三通需较长距离，矩形风管占由空间较小，易于布置、明装较美观的特点。本设计采用矩形风管，而且矩形风管的高宽比控制在2.5以下。

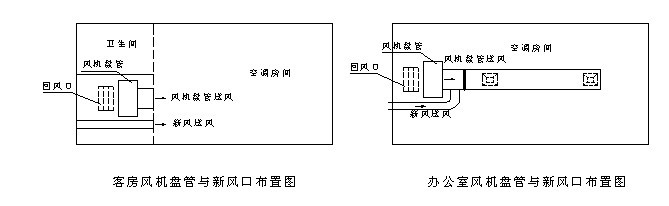

5.2 送风系统的设计
一． 一至四层商场空调送风管及九层大会仪室空调送风管设计。
该空调房间采用的是吊顶式处理器对室内进行空气调节。因此在空气处理器的出口需接送风管。将处理好的空气平均送到房间的各个地方。送风口采用方型散流器，方型散流器性能表，采用颈部尺寸200×200的方型散流器。现以一层为例，对该类送风系统进行详细的水力计算，从第四章的设备选型可以知道，一层商场选用的是TF7×2D型吊顶式空气处理器，台数3台，每台机组风量为14000m3/h，机组余压350Pa。3台机组及送风管的布置草图，见图5–1。现对商场下边的吊顶式空调器及其送风管路进行水力计算，采用假定流速法进行水力计算，先按技术经济要求选定风管的流速，在根据风管的风量确定风管的断面尺寸和沿程阻力，对风机出口v取8m/s，干管v取5.5m/s，支管v取3m/s。由图5–1可知，该送风系统共有37个圆形散流器，即37个送风口，按照平均分配风量原则，每个风口的风量为14000/37=378m3/h 。具体的计算步骤如下：
1. 绘制空调系统图，对各管段进行编号，标注长度和风量，系统图见图5–2。
2. 选定最不利环路，本系统的最不利环路为1–2–3–4–5–6–7–8–9–10–11–12–13–空调机组。
3. 根据各管段的风量及选定的流速，钢板矩形风管计算表，确定最不利环路上各管段的断面
4.得出各管段局部阻力系数。
（1） 管段1：方形散流器 ，颈部名义直径200×200mm。查表11.9-12，其全压损失为16.3Pa。单开阀杆式风量调节阀：ζ=0.9
（2）管段2：矩形风管渐缩管。A1/A0=(320×200)/(200×200)=1.6
θ=60° 查：ζ=0.06
（3）管段3：矩形风管Y型裤衩三通。A1/A2=1
查：ζ=0.24
（4）管段4：矩形渐缩管，同上 ，A1/A0=(500×250)/(320×200)=1.95
θ=60° 查：ζ=0.06
T型分流三通，矩形主通道，45°斜接，两个。v1/v2=0.8
查：ζ=0.07
∑ζ=0.06+0.02×2=0.1
（5）管段5：T型分流三通，矩形主流通道，45°斜接，两个，同上。ζ=0.02
渐缩管：A1/A0=(630×250)/(500×250)=1.26 θ=60° 查：ζ=0.06
乙字弯：l/b=1.74, ζ=4.18
∑ζ=0.02×2+0.06+4.18=4.28
（6）管段6：T型分流三通，矩形主流通道，45°斜接，两个，同上。
ζ=0.02
（7）管段7：T型分流三通，矩形主流通道，45°斜接，两个，同上。
ζ=0.02
渐缩管，A1/A0=(800×320)/(600×320)=1.33 θ=60° 查：ζ=0.06
∑ζ=0.06+0.048=0.10
（8）管段8～管段12局部阻力系数同管段7，∑ζ=0.10
（9）管段13：T型分流三通，两个，ζ=0.02。
弯头：宽/高=1250/400=3.12
r/b=300/400=0.75 ζ=0.39
防火阀：ζ=0.5
∑ζ=0.02×2+0.39+0.5=0.93
5．环路总阻力计算
将最不利环路上各管段的阻力累加起来即可得出环路总阻力，由以上计算可以得出环路总阻力为246.4Pa。
由空气处理器得性能参数可知，该机组得机内余压为350Pa，考虑新风入口的百叶窗以及新风阀门的阻力，该机组的机内余压能满足要求。
6．一层商场其他两台空气处理器的送风系统与这台机组一样，具体的风管布置与尺寸见设计施工图。
