 深井泵轴向力计算与平衡概况
深井离心泵的轴向力平衡一直是个难题,工程中采用开平衡孔、对称布置叶轮、采用双密封环等方法来平衡轴向力。文献 [25]研究认为开平衡孔较实用,对称布置叶轮不适合深井离心泵。文献[78]从理论上论证了加大后密封环可以平衡轴向力,但没有推导出轴向力与密封环大小的显式计算公式,所以仍然依赖于试验研究和经验。工程中大都引用文献[27]的经验公式来推算轴向力,计算值与实测值往往有较大偏差。
3.2  深井泵轴向力的理论计算与自平衡分析
100SJB8型泵的结构有三个特点,一是叶轮前盖板直径约等于泵体内壁直径,斜切叶轮出口使叶轮前盖板承压面大小接近于叶轮后盖板承压面;二是叶轮进口采用端面密封;三是叶轮轴孔与泵轴的配合是间隙配合。这三个特点使这台泵可以在叶轮上实现轴向力的完全平衡。
当叶轮上受到向下的轴向力作用的时候,叶轮将沿泵轴向下移动,移动的极限位置是叶轮进口的端面密封紧密接触,使端面密封处于完全密封状态。但在以下的分析中将会证明,这时候叶轮上将受到方向向上的轴向力,因此叶轮将反过来沿泵轴向上移动,使叶轮进口的端面密封出现间隙,叶轮前盖板处的高压水流通过间隙向叶轮进口流动,由于该型泵的直径约等于泵体内壁直径,叶轮出口的高压液体通过间隙时造成压力损失,所以叶轮前盖板处的液体压力随之降低,使叶轮上的轴向力达到平衡。一般情况下,只要叶轮进口的端面密封有很小的间隙,叶轮前盖板处的液体压力就会明显降低,所以不必担心叶轮会向上移动过量,导致叶轮在上端发生摩擦。我们想知道,在叶轮进口的端面密封处于完全密封状态时,叶轮上的轴向力方向会向上吗?下面就来分析这个问题。图4-1是在叶轮进口的端面密封处于完全密封状态时,新型井泵叶轮上的轴向力分布图。根据文献[29]的介绍,在叶轮的外径r4处,叶轮上、下的作用力都是p4,且
                                            (3-1)
式中HP是该叶轮的势扬程,且
                          (3-2)
式中U4和U2是液体分别在叶片出口和叶片进口处的圆周线速度,W2和W4分别是液体在叶片出口和叶片进口处的相对速度。假设叶轮流道的面积在叶片出口和叶片进口处基本相同,则(W22- W42)/(2g)=0,于是
                         (3-3)
将(3-3)式代入(4-1)式,可得
                                   (3-4)
式中  ρ——液体密度;
ω——叶轮的旋转角速度。

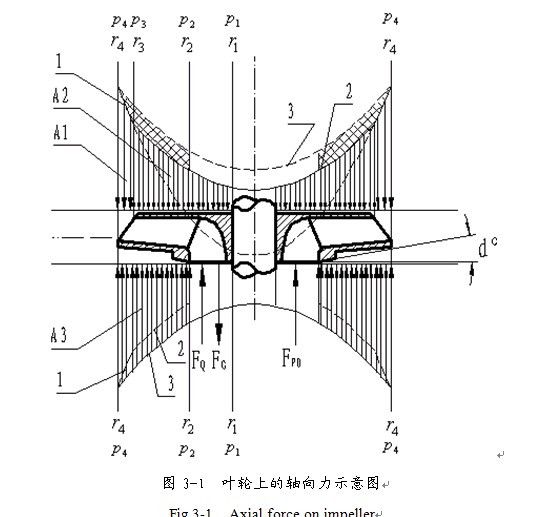

图3-1  叶轮上的轴向力示意图
Fig.3-1  Axial force on impeller
在叶轮的上方,r4至r3的这一环形区域,由于叶片的作用,叶片间液体的旋转角速度与叶轮的旋转角速度ω基本相同,所以这一环形区域内的压力为
                               (3-5)
其压力随半径的变化如图4-1中的曲线1所示。
根据(3-5)式可知
                              (3-6)
式(3-6)也可以从势扬程的概念推算出来,因为r3处的势扬程为
                         (3-7)
假设叶轮流道的面积在叶片出口和叶片进口处基本相同,则(W22- W32)/(2g)=0,于是
                        (3-8)
所以
                           (3-9)
又因为

                                         (3-10)
根据(3-9)式和(3-10)式等量代换,可得

显然,上式与(3-6)式完全相同。我们从两个方向推导(3-6)式是因为p3的大小是这种轴向力平衡方式是否成立的关键。确定了p3的大小,下面就可以按常规进行轴向力分析了。
按轴向力分析的一般方法,认定叶轮前、后盖板外的液体是以ω/2的角速度旋转,所以作用在叶轮后盖板上的压力为
                               (3-11)
其压力随半径的变化如图3-1中的曲线2所示。
叶轮前盖板上作用的压力为
                              (3-12)
其压力随半径的变化如图3-1中的曲线3所示。而叶轮上的轴向力为
                       (3-13)
其中:
                             (3-14)
                                            (3-15)
                                   (3-16)
以上各式中,FQ是水流通过叶轮时对叶轮的冲力,与流量Q、液体密度ρ、叶轮进口流速VM0和叶轮出口流速VM4以及液流流出方向与轴线的夹角θ有关。
FG 是叶轮的重力。
FP0是叶轮进口处的压力p0在进口面积上的总压力。设定叶轮上的压力都是相对于p0的相对压力,则p0=0,Fp0=0。
又因为FG- FQ的值是一个很小的数值,为了简化轴向力计算,可以假设FG- FQ=0,于是式(4-13)可简化为
                                      (3-17)
其中:
                      (3-18)
                      (3-19)
                      (3-20)
这里对A3的积分区域还要说明的是,一般情况下,叶轮采用端面密封后,这个积分区域应该到密封端面的外缘,即p2的位置应该在密封端面的外缘处。密封端面外缘上的压力是p2,密封端面内缘上的压力是p0,密封端面上的压力按线性规律分布,因而在轴向力计算公式中还要增加一个A4。在这里,假设密封端面无穷小,r2处的外侧压力是p2,内侧压力是p0,这样就简化了轴向力的计算公式。这个简化在事实上也是有道理的,虽然密封端面在设计加工时有一个较大的面积,但实际水泵在运行过程中,如果密封端面在轴向力作用下发生摩擦,则密封端面的外缘一定先磨损,密封端面上将出现图4-1中的d角锥面,如果这时叶轮进口的端面密封仍然处于完全密封状态,起作用的密封端面就是无穷小了。当然我们设计中要保证这时的轴向力方向必须向上,否则将完全破坏密封端面。
