风机盘管加新风系统选型计算
8.1 制冷机组的选择
8.1.1 机组选型
因为制冷系统的冷负荷小于580KW,所以只考虑选用活塞式制冷机组。 模块式冷水机组是活塞式的改良型，采用了高效板式换热器，机组体积小，重量轻，噪声低，占地小，采用标准化生产的模块片，可组合成多种容量，调节性能好，部分负荷时的COP保持不变。其自动化程度比较高，电脑控制单元模块的开、停。制冷剂为R-22，对环境的危害程度小,安装简便。 所以本设计选用模块化风冷式全封闭活塞式冷热水机组。模块化风冷式全封闭活塞式冷热水机组的制造、推广和使用在我国也只是最近10年的事。由多台小型活塞式冷水机组单元并联组合而成的新型冷水机组称为模块化活塞式冷水机组。每个模块单元由一台或多台（常用两台）全封闭活塞式制冷压缩机、蒸发器、水冷或风冷式冷凝器、微电脑控制器等各自独立的制冷系统组合而成。该种机组可提供5~8℃工业或建筑物空调用冷水。
其技术经济特点是运行的智能化程度高；运行的可靠性高；安装使用方便、插上电源即可使用，省去了一套复杂的冷却水系统和锅炉加热系统；结构紧凑，外型尺寸小；传热效果好；噪声低；具有夏季供冷水和冬季供热水的双重功能，对于我国幅员辽阔的国土而言，相当大的地区属于夏季需制冷而冬季需制热的范围，这种风冷冷热水机组就特别适用；由于采用空气作为热源和冷源可大大地节约用水，也避免了对水源水质的污染；将风冷冷热水组放在建筑物顶层或室外平台即可工作，省却了专用的冷冻机组和锅炉房。但风冷冷水机组也有其不足，如由于空气的比热容小，传热性能差，它的表面传热系数只有水的1／50～l／100，所以空气侧换热器的体积较为庞大；由于空气中含有水分，当空气侧表面温度低于0℃时翅片管面上会结霜，结霜后传热能力就会下降，使制热量减小，所以风冷冷热水机组在制热工况下工作时要定期除霜。综上所述，风冷冷热水机组由于它既能供冷水又能供热水的特点深用户欢迎。
8.1.1 机组选型计算
1）初选机型。根据制冷系统负荷Q0=439.627 KW，结合建筑物的构造和用途进行综合考虑，所以选择四台无锡申达空调设备有限公司生产的模块化风冷式全封闭活塞式冷热水机组（LSQRFM—20）。
2）该系统机组的设计工况为：冷冻水进水温度为12℃，出水温度为7℃。
3）根据LSQRFM—120的性能表，在设计工况下，即冷冻水进出口温度为12℃、7℃时机组的制冷量为121.68 KW。
在设计工况下，4台机组的总制冷量为Q=4×121.68=486.72 KW > 439.627 KW，满足要求。
4）根据LSQRFM—120的性能表查得，机组在标准制冷运行，工况制冷量为121.68 KW，此时水流量为21.0m³/h,配管DN80mm。
图8.1 无锡申达空调设备有限公司生产的模块化风冷式全封闭活塞式冷热水机组（LSQRFM—120）外型图
5）其他主要技术性能参数
电源：三相四线 380V 50Hz
制冷剂：R22
冷暖切换装置：四通换向阀
机组外型尺寸：宽A 2000mm
深B 2050mm
高C 2200mm
噪声：小于68Db
功率：24 K
水压降：小于50 kpa
8.2 分水器和集水器的选择
8.2.1 分水器和集水器的构造和用途
分水器和集水器实际上是一段大管径的管子，在其上按设计要求焊接上若干不同
管径的管接头，在集中供水（供冷和供热）系统中，采用集水器和分水器的目的是有利于空调分区的流量分配和调节，亦有利于系统的维修和操作。
确定分水器和集水器的原则是使水量通过集管时的流速大致控制在0.5～0.8m/s范围之内。分水器和集水器一般选择标准的无缝钢管（公称直径DN200～DN500）。
8.2.2 分水器和集水器的尺寸

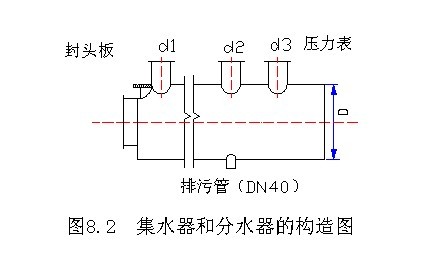

供水集管又称分水器（或分水缸），回水集管又称集水器（或回水缸），它们都是一段水平安装的大管径钢管。冷水机组生产的冷水送入供水集管，再经供水集管向各支系统或各分区送水，各支系统或各分区的空调回水，先回流至回水集管，然后由水泵送入冷水机组。供回水集管上的各管路均应设置调节阀和压力表，底部应设置排污阀或排污管（一般选用DN40）。
供回水集管的管径按其中水的流速为0.5～0.8 m/s范围确定。管长由所需连接的管的接头个数、管径及间距确定，两相邻管接头中心线间距为两管外径+1200mm，两边管接头中心线距集管断面宜为管外径+60mm。
