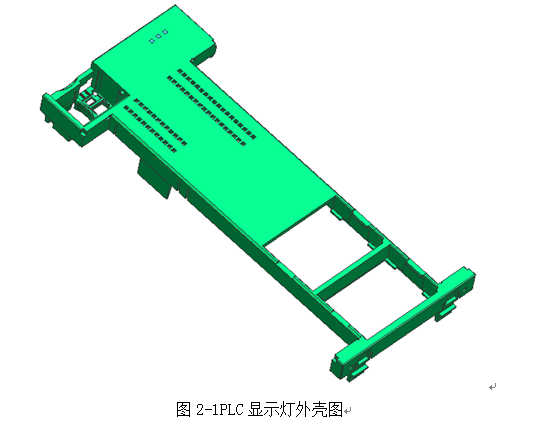

PLC显示灯外壳的注塑模具设计
摘 要
塑料工业是一门新兴产业，自塑料问世后几十年，塑料来源丰富，制作方便及成本低廉、金属零件塑料化的发展很快，在机械电子、国防、交通、通讯、建筑、农业、轻工业和日常生活用品等行业中都得到了广泛的应用，对塑料模具要求量增加。因此，研究注塑模具对了解塑料产品 的生产过程和提高产品质量有很大意义。
本设计介绍了注射成型的基本原理，特别是单分型面注射模具的结构与工作原理，对注塑产品提出了基本的设计原则；通过对绕流板支架工艺的正确分析，设计了一副一模两腔的塑料模具。详细地叙述了模具成型零件包括前模板、前模仁、后模板、后模仁、后模镶件、斜导柱、滑块等的设计与加工工艺过程，重要零件的工艺参数的选择与计算，推出机构与浇注系统以及其它结构的设计过程，综合地处理好产品外观要求与浇口位置及脱模方式之间的问题，并对试模与产品缺陷作了介绍。
关键词：模具设计、常用塑料
第一章 绪论
1.1 选题的依据及意义
随着现代制造技术的迅速发展、计算机技术的应用，在玩具产业中模具已经成为生产各种玩具不可缺少的重要工艺装备。特别是在塑料产品的生产过程中，塑料模具的应用及其广泛，在各类模具中的地位也越来越突出，成为各类模具设计、制造与研究中最具有代表意义的模具之一。而注塑模具已经成为制造塑料制造品的主要手段之一，且发展成为最有前景的模具之一。注射成型是当今市场上最常用、最具前景的塑料成型方法之一，因此注塑模具作为塑料模的一种，就具有很大的市场需求量。所以我选PLC信号灯外壳注塑模具设计作为我毕业设计的课题。
本课题应用性强，涉及的知识面与知识点较多，如注塑成型、模具设计、三维造型、运动仿真以及二维三维软件的应用。
通过本课题的设计，将会在下述基本能力上得到培养和锻炼（1）塑料件制品涉及及成型工艺的选择（2）一般塑料件制品成型模具的设计能力（3）塑料制品质量分析及工艺改进、塑料模具结构改进设计的能力（4）掌握模具设计常用的商业软件（proe4.0）及同实际设计的结合的能力（5）使自己在文档组织与检索方面的能力得到提高（6）掌握写论文的一般步骤及格式方法，同时提高自己的学习、思考、解决问题的能力，因为注塑模具对我来说是一个新的领域。
1.2 国内外研究现状及发展趋势
近年来我国的模具技术有了很大的发展，在大型模具方面，已能生产大屏彩电注塑模具、大容量洗衣机全套塑料模具以及汽车保险杠和整体仪表板等塑料模具。机密塑料模具方面，已能生产照相机塑料件模具、多型腔小模数齿轮模具及塑封模具。
在成型工艺方面，多材质塑料成行模、高效多色注塑模、镶件互换结构和抽芯脱模机构的创新业取得了较大进展。气体辅助注射成形技术的使用更趋成熟。热流道模具开始推广，有些单位还采用具有世界先进水平的高难度针阀式热流道模具。
当前国内外用于注塑模具方面的先进技术主要有以下几种：
（1）热流道技术它是通过加热的办法来保证流道和浇口的塑料保持熔融状态。由于在流道附近或中心设有加热棒和加热圈，从注塑机喷出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。这一技术在大批量生产塑件、原材料较贵和产品质量要求较高的情况下尤为适用。热流道注塑成型技术应用范围很广，基本上，适用于冷流道模具加工的塑料材料都可以使用热流道模具加工，许多产品如手机壳、按键、面板、尺寸要求精密的机芯部件等都是采用热流道技术成型。一个典型的热流道系统一般由如下几大部分组成：热流道板（MANIFOLD）；喷嘴（NOZZLE）；温度控制器；辅助零件。
(2) 气体辅助注射成形技术 它是向模腔中注入经准确计量的塑料熔体，在通过特殊的喷嘴向熔体中注入压缩气体，气体在熔体内沿阻力最小的方向前进，推动熔体充满型腔并对熔体进行保压，当气体的压力、注射时间合适的时候，则塑料会被压力气体压在型腔壁上，形成一个中空、完整的塑件，待塑料熔体冷却凝固后排去熔体内的气体，开模退出制品。气体辅助注射成形技术的关键就是怎么合理的把握注入熔融的塑料的时间与充人气体的时间的配合。气体辅助注射可以应用在除特别柔软的塑料以外的任何热塑性塑料和部分热固性塑料。应用气体辅助注塑成型技术，可以提高产品强度、刚度、精度，消除缩影，提高制品表面质量；降低注射成型压力以减小产品成型应力和翘曲，解决大尺寸和壁厚差别较大产品的变形问题；简化浇注系统和模具设计，减少模具的重量．减少塑件产品的重量，减少成型时间以降低成本和提高成型效率等。气体辅助成形周期可分为如下六个阶段：塑料熔体填充阶段、切换延迟时间、气体注射阶段、保压阶段、气体释放阶段、推出阶段。
（3）共注射成形技术 它是使用两个或者两个以上注射系统的注塑机，将不同品种或者不同色泽的塑料同时或者先后注射进入同一模具内的成形方法。国内使用的多为双色注塑机。采用共注射成形方法生产塑料制品时，最重要的工艺参数是注射量、注射速度和模具温度[1]。
反应注射成形技术 它是将两种或者两种以上既有化学反应活性的液态塑料（单体）同时以一定压力输入到混合器内进行混合，在将均匀混合的液体迅速注入闭合的模具中，使其在型腔内发生聚合反应而固化，成为具有一定形状和尺寸的塑料制品通常这种成形过程称之为RIM。
在制造方面，CAD/CAM/CAE技术的应用上了一个新台阶，一些企业引进CAD/CAM系统，并能支持CAE技术对成形过程进行分析。近年来我国自主开发的塑料膜CAD/CAM系统有了很大发展，如北航华正软件工程研究所开发的CAXA系统、华中理工大学开发的注塑模HSC5.0系统及CAE软件等。
优化模具系统结构设计和型件的CAD/CAE/CAM，并使之趋于智能化，提高型件成形加工工艺和模具标准化水平，提高模具制造精度与质量，降低型件表面研磨、抛光作业量和缩短制造周期；研究、应用针对各类模具型件所采用的高性能、易切削的专用材料，以提高模具使用性能；为适应市场多样化和个性化，应用快速原型制造技术和快速制模技术，以快速制造成塑料注塑模，缩短新产品试制周期。这些是未来5～20年注塑模具生产技术的总体发展趋势，具体表现在以下几个方面：
1.提高大型、精密、复杂、长寿命模具的设计水平及比例。这是由于塑料模成型的制品日渐大型化、复杂化和高精度要求以及因高生产率要求而发展的一模多腔所致。
2.在塑料模设计制造中全面推广应用CAD/CAM/CAE技术。CAD/CAM软件的智能化程度将逐步提高；塑料制件及模具的3D设计与成型过程的3D分析将在我国塑料模具工业中发挥越来越重要的作用。
3.推广应用热流道技术、气辅注射成型技术和高压注射成型技术。采用热流道技术的模具可提高制件的生产率和质量，并能大幅度节省塑料制件的原材料和节约能源，所以广泛应用这项技术是塑料模具的一大变革。制订热流道元器件的国家标准，积极生产价廉高质量的元器件，是发展热流道模具的关键。气体辅助注射成型可在保证产品质量的前提下，大幅度降低成本。气体辅助注射成型比传统的普通注射工艺有更多的工艺参数需要确定和控制，而且常用于较复杂的大型制品，模具设计和控制的难度较大，因此，开发气体辅助成型流动分析软件，显得十分重要。另一方面为了确保塑料件精度，继续研究开发高压注射成型工艺与模具也非常重要。
4.开发新的成型工艺和快速经济模具。以适应多品种、少批量的生产方式。
5.提高塑料模标准化水平和标准件的使用率。我国模具标准件水平和模具标准化程度仍较低，与国外差距甚大，在一定程度上制约着我国模具工业的发展，为提高模具质量和降低模具制造成本，模具标准件的应用要大力推广。为此，首先要制订统一的国家标准，并严格按标准生产；其次要逐步形成规模生产，提高商品化程度、提高标准件质量、降低成本；再次是要进一步增加标准件的规格品种。
6.应用优质材料和先进的表面处理技术对于提高模具寿命和质量显得十分必要。
目 录
第一章 绪论 1
1.1 选题的依据及意义 1
1.2 国内外研究现状及发展趋势 1
第二章 PLC显示灯外壳工艺性分析 4
2.1 材料性能 4
2.2 成型特性和条件 4
2.3 结构工艺性 5
2.4 零件体积及质量估算 5
2.5 初选注射机的型号和规格 5
2.6模架及模具材料的选择 6
2.6.1 模具材料的选择 6
2.6.2 模架的选定 7
2.6.3最大注射量的校核 8
2.6.4 注射压力校核 9
2.6.5锁模力校核 9
2.6.6模具厚度的校核 10
2.7 PLC显示灯外壳的工艺尺寸的计算 10
2.7.1 型腔的径向尺寸 11
2.7.2型芯的计算 12
2.7.3模具型腔壁厚的计算 12
第三章 模具的设计 13
3.1模具冷却系统的设计 13
3.2模具加热系统的设计 13
3.3定距分型机构设计 13
第四章 PLC显示灯外壳注塑模具结构设计 15
4.1浇注系统的设计 15
4.2主流道设计 15
4.3冷料井设计 16
4.4分流道设计 16
4.4.1 分流道设计要点： 17
4.4.2 分流道的长度 17
4.4.3 分流道的断面 17
4.4.4 分流道的布局 17
4.5浇口选择 18
4.6分型面的选择 20
4.7 排气糟的设计 20
4.8合模导向机构的设计 21
4.9脱模机构设计 21
4.9.1脱模力计算 21
4.9.2浇注系统凝料脱出机构 22
第五章 模具的工作原理及安装、调试 23
5.1 模具的工作原理 23
5.2 模具的安装 24
5.3 试模 24
第六章 结 束 语 26
参 考 资 料
[1]高等教育出版社朱光力主编，《模具设计与制造实训》
[2]中国轻工业出版社贾润礼编，《实用注塑模具设计手册》。
[3]中国轻工业出版社，孙凤琴编，《模具制造工艺与设备》。
[4]机械工业出版社，《塑料模具技术手册》编委会。
[5]《塑料模具技术手册》，机械工业出版社。
[6] 上海科学技术出版社冯炳荛，蒋文森等编《模具设计与制造简明手册》。
