虞江面混凝土面板堆石坝设计
摘 要

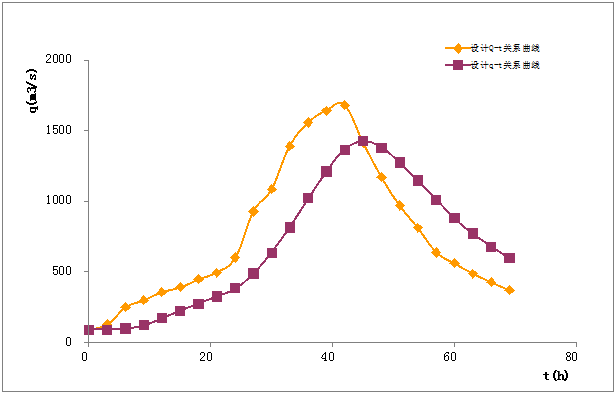

本文为面混凝土面板堆石坝设计说明书，根据所给基本资料及面板堆石坝的特点进行调洪演算，本设计中一共选取了四种方案，经过调洪演算并结合下游防洪要求及经济因素等的考虑，最终选择方案四，即选择堰宽为75m的方案。
本设计主要进行了调洪演算、坝体分区设计、溢洪道设计、溢洪道水面线计算、坝体渗流分析及坝体稳定计算等几个方面。本设计中河岸溢洪道布置在河流右岸，为正槽溢洪道。大坝高71.3m，上游坝坡坡度为1.4，下游坡度为1.3坝轴线长度为449.4m，布置在河流转弯处。经坝体稳定分析和渗流计算，本方案满足要求。
关键词：混凝土面板堆石坝 调洪演算 坝体设计 渗流计算 稳定验算 河岸溢洪道
ABSTRACT
This paper for the surface of concrete face rockfill dam design specifications, according to the basic information and given the characteristics of concrete face rockfill dam for flood regulating calculation, the total selection in the design of the four kinds of solutions, through the combined with the downstream flood control requirements for flood regulating calculation, and economic factors, finally four options, which chooses the plan of dam is 75 m wide.
This design mainly for flood regulating calculation, design, design of spillway, the surface spillway dam partition line, dam seepage analysis and dam body stability calculation. The design and arrangement of the spillway in the Banks of the river on the right bank of the river, spillway was right in the groove. 71.3 m high dam, the upstream dam slope degree is 1.4, the downstream slope 1.3 dam axis length of 449.4 m, decorate in the bend. This scheme by the dam seepage calculation, stability analysis and meet the requirements.
Keywords: concrete face rockfill dam, flood routing, design of dam body ,seepage calculation, Stability calculation, The bank spillway
目 录
摘要 I
ABSTRACT II
第1章 工程基本资料 1
1.1 流域概况及枢纽任务 1
1.2 设计要求 2
1.3 枢纽设计基本资料 2
第2章 调洪计算 9
2.1调洪演算 9
2.2方案选取 15
第3章 坝址选择及枢纽布置 17
3.1 坝址及坝型选择 17
3.2 枢纽总体布置 18
3.3土石坝坝型选择 18
3.4大坝轮廓拟定 19
3.5混凝土面板、趾板设计 25
3.6分缝止水设计 27
第4章 坝体计算 29
4.1渗流分析 29
4.2坝体稳定分析 36
4.3坝体沉降计算 46
第5章 坝基处理 49
5.1基础处理 49
5.2 细部构造设计 50
第6章 溢洪道设计 53
6.1泄水方案选择 53
6.2溢洪道选线 53
6.3溢洪道设计 53
6.4溢洪道水力计算 56
结 语 65
专题：河岸溢洪道的适用条件 67
外文文献及翻译 71
Fuzzy Earthwork Dynamic Allocation and Optimization for Construction of High Concrete Face Rockfill Dam 71
高混凝土面板堆石坝施工过程中土石方分配的模糊优化 75
参考文献 79
谢 辞 81
第1章 工程基本资料
1.1 流域概况及枢纽任务
1.1.1流域概况
虞江位于我国西南地区，流向自东向西北，全长约122公里，流域面积2558平方公里，在坝址以上流域面积为780平方公里。
本流域大部分为山岭地带，山脉、盆地相互交错于其间，地形变化剧烈，流域内支流很多，但多为小的山区河流，地表大部分为松软沙岩、页岩、玄武岩及石灰岩的风化层，汛期河流含沙量较大，冲积层较厚，两岸有崩塌现象。
本流域内因山脉连绵，交通不便，故居民较少，全区农田面积仅占总面积的20%，林木面积约占全区的30%，其种类有松、杉等。其余为荒山及草皮覆盖。
1.1.2枢纽任务
本工程同时兼有防洪、发电、灌溉、渔业等综合利用。
1）发电
装机24MW，多年平均发电量为1.05亿度。
本电站装3台8MW机组。正常蓄水位为270m，汛期限制水位可取与正常蓄水位相等，3台机组满发时的流量为44.1 m³/s，尾水位为218.7m，河底高程为216m。
厂房形式为引水式厂房，厂房平面尺寸为32×13m×m，发电机高程为221m，尾水管底高程为219m，厂房顶高程为233m，副厂房平面尺寸为35×6m×10m，开关站尺寸为30×20m×15m。
2）灌溉
增加保灌面积10万亩。
3）防洪
可减轻洪水对下游城镇、厂矿和农村的威胁。根据防洪要求，设计洪水时最大下泄流量限制为1500 m³/s。
4）渔业
正常蓄水位时，水库面积为180 km²，为发展养殖业创造了有利条件。
5）其它
引水隧洞进口底高程为250m，出口底高程为214m；引水隧洞直径为4m，压力钢管直径为2.3m，调压井直径为12.0m；放空洞直径为2.5m，可放空水库至水位230m。
1.2 设计要求
在明确设计任务及对原始资料进行综合分析的基础上，要求：
1）根据地质、地形条件和枢纽建筑物的作用进行坝线、坝型的选择，枢纽布置方案比较通过初步分析确定。绘制枢纽平面布置及下游立视图。
2）进行泄水建筑物的剖面设计（2个剖面形式，进行技术经济比较分析确定），内容包括：拟定断面，水力计算稳定应力分析等，并绘制设计图纸。
3）进行挡水建筑物的剖面设计（2～3个剖面形式，进行技术经济比较分析确定），内容包括：拟定挡水坝剖面，稳定应力分析等，并绘制设计图。
4）进行细部构造设计和地基处理设计，包括：混凝土标号分区、分缝、止水、廓道、排水以及开挖、清理、灌浆、断层处理等，并绘制有关设计图。
参考文献
1.何军仕、林洪孝. 水资源规划及利用 .中国水利水电出版社.2012
2.沈长松、王世夏、林益才、刘晓青. 水工建筑物 .中国水利水电出版社.2012
3.蒋国澄、徐泽平.国际混凝土面板堆石坝发展综述 .中国水利水电科学研究院 北京.2009
4.董育坚、杨世源、杨德福等. 混凝土面板堆石坝设计规范 .中华人民共和国国家经济贸易委员会.2000
5.杨泽艳、周建平、蒋国澄、孙永娟. 中国混凝土面板堆石坝的发展 .中国水利水电出版社.2010
6.蒋国澄、赵增凯. 中国混凝土面板堆石坝的近期发展 .中国水利水电规划设计总院 中国水利水电科学研究院 北京.2004
7.高学平、张效先. 水力学 .中国建筑工业出版社 .2011
8.李启业、郭竟章、夏毓常、牟广丞、倪世生. 溢洪道设计规范 .中华人民共和国水利部.2000
9. LIU Ning、CUI Bo、ZHONG Denghua. Fuzzy Earthwork Dynamic Allocation and Optimization for Construction of High Concrete Face Rockfill Dam. State Key Laboratory of Hydraulic Engineering Simulation and Safety，Tianjin University，Tianjin 300072，China
10. Yang Zhou、De Gao Zou、Xian Jing Kong、Meng Fu. Study on Compressive Stress of Face Slab of Ultra-high Concrete Face Rockfill Dam. Trans Tech Publications，Switzerland.2012
