高架风扇助力喷药机设计
前 言
随着环境的恶化，对土壤品质的要求的提高，农业种植的成本增加，对农业产品要求的提高，农药的利用率成了大家关注的焦点。今年的农业部首次公布化肥、农药利用率数据，农药利用率为36.6%，比2013年提高1.6个百分点。棉花产业是新疆的支柱产业之一，据得知，2016年的棉花种植面积控制在两千四百多万亩，预计产量可达两百九十万吨，这一数字超过全国棉花产量的三分之一，超过世界产量的十分之一。所以对于棉花植保农药的利用率也很重要。新疆现在大力推广机采棉，当然，对棉花种植要求也提高，对于采棉机采的棉花，里面的杂质成为影响评定棉花等级一项要求，里面的叶子是主要杂质，这就要求在采棉时，叶子的多少直接影响棉花的采收和等级，所以想全面提升机采棉加工品级和质量,对机采棉花实施脱叶是切实可行的发展方向。

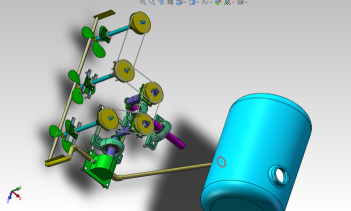

现在的棉花喷药机的对于农药的利用率都在提高，可在喷洒脱叶剂时，由于棉花的叶子很茂密，对于下面的叶子没有喷洒上，这就导致了在后面棉花的叶子没有脱落干净，对于后期采棉机的采收形成影响，这就造成了棉花等级的下降，直接影响农户的收入和棉花的和品质，所以对于脱落剂的喷洒的位置与方法很是重要。如果喷洒正确，那么就直接提高农药的利用率和后期棉花的采收和等级。该机在原有的基础上在每个喷头上面加了一个小风扇，这样不仅帮助农药的喷洒起到雾化的作用，还能在喷洒的同时用风将棉花上面的叶子吹开，以助于农药喷洒到下面的叶子，这样农药就洒在棉花的全身，达到全部脱叶的效果。
该机不仅适用于棉花，还适用于向日葵等。
关键词：自走式 ；喷药机；风扇助力
目 录
1 绪论 1
1.1课题研究的意义 1
1.2国内的药物喷洒机的现状 1
1.3 该产品的研究目的 1
1.3.1 研究的方法和内容 2
1.3.2预期的目标 2
1.4重点研究的关键问题及解决思路 2
1.4.2工作条件及解决方法 2
2. 产品的总体原理及总体设计 3
2.2 主要部件结构设计 4
3 整机的设计 5
3.1 机架 5
3.3 搅拌器 6
3.4 主轴材料的选择 7
3.4.1 轴的最小直径与长度的计算 7
3.4.2 锥齿轮的计算 8
3.5 带及带轮的设计 9
3.6 风扇的设计 10
3.7喷射部件 10
3.7.1 喷头 11
3.8喷头类型及形成雾滴的基本原理 12
3.8.1 机械的方法 12
3.8.2 加热冷凝法 12
3.8.3 发射剂汽化法 13
3.9 喷头流量校核 13
总 结 14
致 谢 15
参考文献 16
参考文献
[1] 周文洪.植保机械[P].中国专利:CN2459084,2001.11.14.
[2] 杨可桢,程光蕴,李仲生.机械设计基础(M).第1版.北京:高等教育出版社,2006.
[3] 赖家祥,廖丽芳.植保机械[P].中国专利:CN2064683,1990.10.31.
[4] 周健.AutoCAD2007中文版应用教程(M).第1版.北京:机械工业出版社,2007.
[5] 江洪，郦祥林，金志扬 SolidWorks 2011基础教程.第4版（S） 北京 ：机械工业出版社，2012.1.
[6] 陈铁鸣.新编机械设计课程设计图册(M).北京:高等教育出版社,2003.7.
[7] 叶伟昌主编.机械工程及自动化简明设计手册（上册)(M).北京：机械工业出版社，2001.1
[8] 李天无主编.简明机械工程师手册（上册）(M).云南科技出版社,1988.
[9]卜炎.机械传动装置设计手册.（M).第2版.北京:高等教育出版社,1993.
[10] 李宗武,树辉,石勇,施来发植保机械[P].中国专利:CN3120046,1999.9.1.
[11] 徐灏. 机械设计手册 北京:机械工业出版社，1991.
[12] 王三民.机械原理与课程设计(M).第3版.北京:机械工业出版社,2003.
[13] 濮良贵,纪名刚.机械设计(M).第8版.北京:高等教育出版社,2006.
[14] 朱昆泉，许林发.建材机械工程手册 [S]. 武汉工业大学出版社，2000.
[15] 朱明祥,张健,钱斌,姚尤华.一种植保机械[P].中国专利:CN2483090,2002.3.27
